Rotary Position Sensor RVIT, DC

Rotary Position Sensor RVIT, DC-CAT-RVDT0005
  • MEAS
|
  • MEAS R60D

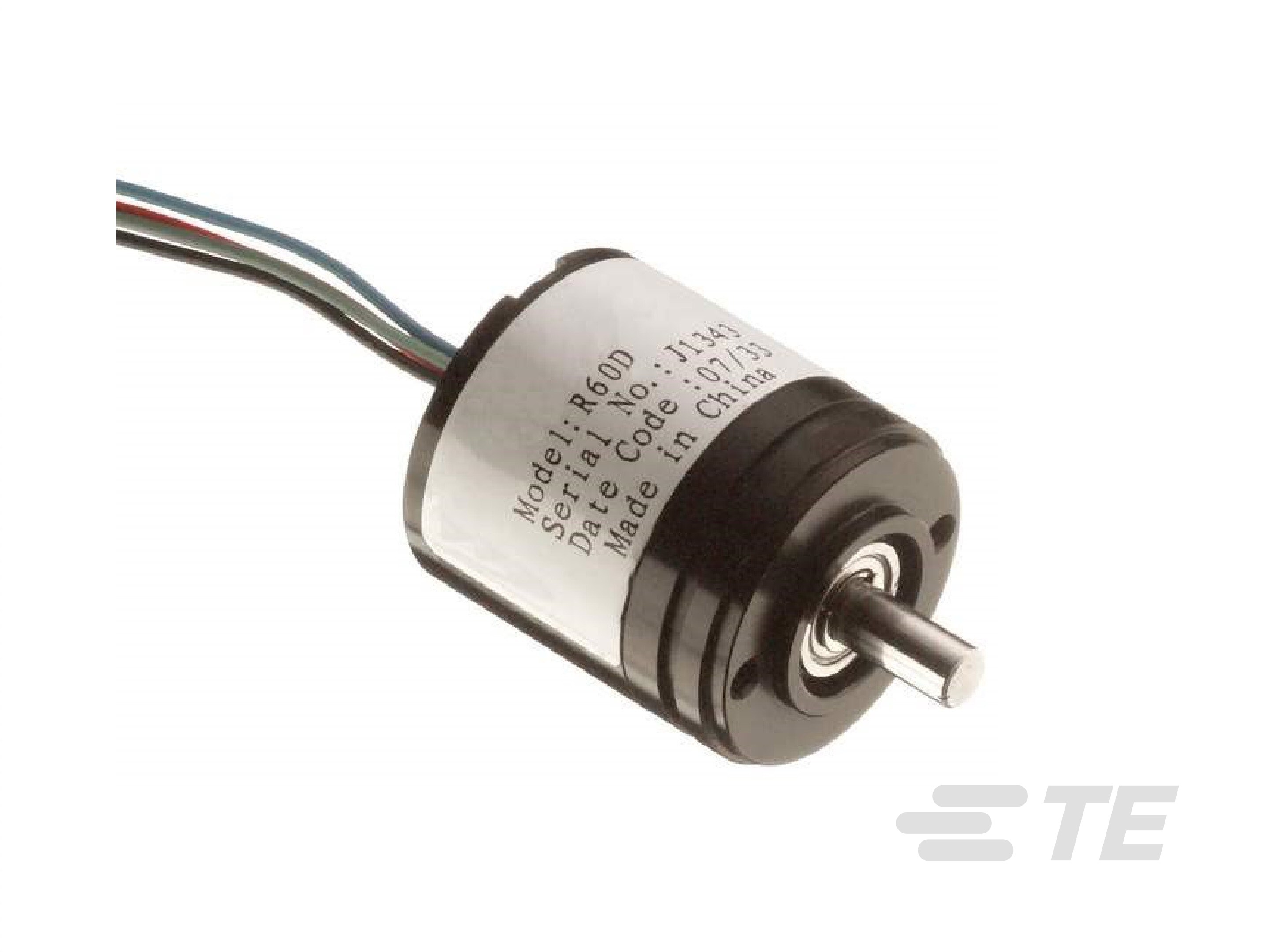

R60D RVIT（旋转可变电感传感器）是直流非接触式角度位移传感器。
更多 更少

产品特性

  • Position Sensor Product Type: Rotary Variable Inductive Transducer (RVIT)

  • 角度范围(°): -60 – 60

  • 电源电压(VDC): 13.5 – 16.5

  • 输入电流（最大值）(mA): 25

  • 非线性(%): .5

概述

R60D 的工作电压为 ±15VDC，在 ±60 度传感范围内提供与角度位移成正比的稳定 ±7.5VDC 输出。 RVIT 专有设计利用四个印刷电路线圈和一个轻质导电扰流板来实现超高性能和低转动惯量。在操作期间，轻质扰流板会随着传感器轴旋转，有针对性地改变印刷电路平面线圈的电感。产生的失衡使用获得专利的 Autoplex 电路精确测量。该信号随后被转变为与转子轴角度成正比的线性直流输出电压。数字电路非常耐 EMI 和 RFI 等环境干扰，且与大部分模拟位移反馈系统兼容。

特性

  • 成本较之 RVDT 更低
  • 双极直流操作
  • ±60 度传感范围
  • 高电平 VDC 输出
  • 轻质
  • 非接触式电气设计
  • 11 号伺服安装
  • 阳极氧化铝壳体

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Position Sensor Product Type  Rotary Variable Inductive Transducer (RVIT)

结构特性

  • 电气连接  导线

电气特征

  • 电源电压 (VDC) 13.5 – 16.5

  • 输入电流（最大值） (mA) 25

主体特性

  • 产品重量 (g) 34

  • 外壳材料  阳极氧化铝

机械附件

  • Sensor Mount Type  Size 11 Servo Mount

尺寸

  • 轴直径  4.76 mm [ .187 in ]

  • 产品直径  26.98 mm [ 1.062 in ]

使用环境

  • 工作温度范围  -25 – 85 °C [ -13 – 185 °F ]

操作/应用

  • Output Signal Type  ±7.5 VDC

其他

  • 角度范围 (°) -60 – 60

  • 非线性 (%) .5

  • 轴承类型  ABEC 3 精度滚珠轴承

参考编号

  • TE 内部编号 CAT-RVDT0005
