硅橡胶表面 RTD 传感器（可配置产品）

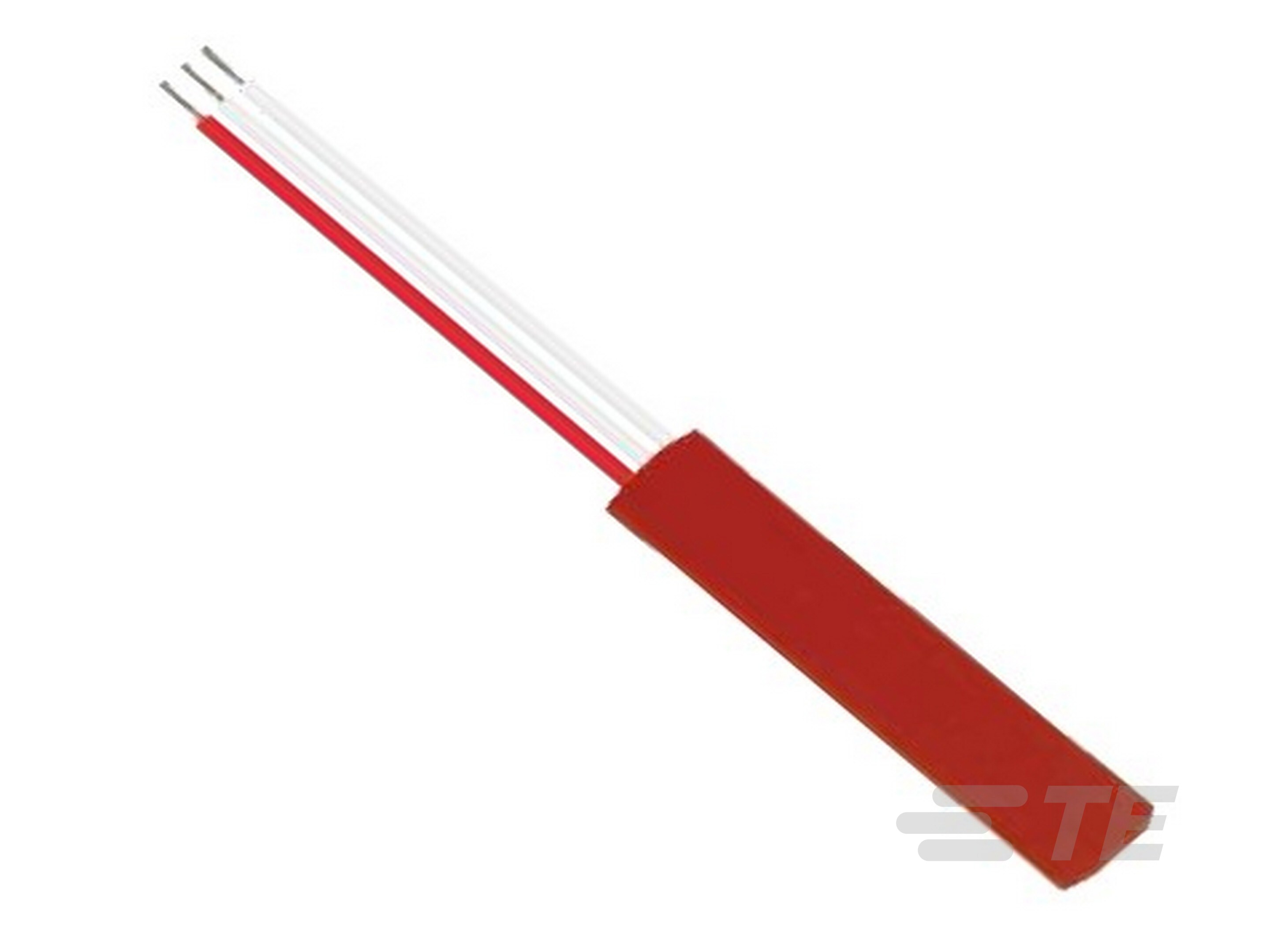

320M 系列硅橡胶表面 RTD 温度传感器是一种扁平矩形的硅橡胶层压传感器，柔性设计，用于监测或测量圆形或不平整表面的温度。提供元件材料、引线配置、引线长度和安装选项等产品配置。
产品特性
-
RTD 传感器类型 : 有机硅层压板
-
元件类型 : 硅胶
-
元件材料 : 铂, 铜, 镍
-
引线导线种类 : PTFE
-
工作温度（最大值） : 220 °C [ 428 °F ]
概述
这款硅橡胶表面 RTD 传感器用于监测或测量圆形或不平整表面的温度。 对于电机和发电机应用，它们通常用于绕组的端部。这款硅橡胶表面 RTD 传感器采用绘制的元件样式制造而成。绘制的元件可测量扩展区域内的平均温度。
特色
- 温度范围：-50°C 至 220°C（-58°F 至 428°F）
- 元素：铂金、铜、镍；样式：绘制式
- 可选粘合垫板
性能规格
时间常量：根据 ASTM E644，对温度变化的响应为 63.2%，最长 2 秒
重复性：在冰点和 250°C 之间连续循环 10 次后，冰点电阻变化小于 ±0.06%
长期稳定性：在 250°C 下循环 1,000 小时后，冰点阻力漂移小于 ±0.2%
自热：10 mW/C，在水中以 3 英尺/秒的速度移动时
滞后：量程温度的 ±0.15%
介电强度：1,000 伏 RMS (60 Hz)，持续 1 分钟，元件到外表面，漏电流为 1 mA
应用温度范围：-50°C 到 220°C（-58°F 到 428°F）
引线：26 AWG PTFE 绝缘引线
RTD 温度精度规格
0°C 时的标准公差
| 元件材料 | TCR | ±0.12% | ±0.2% | ±0.5% |
| 铂 | 0.00385 | 0.30°C、0.12Ω | 0.50°C、0.19Ω | 1.20°C、0.46Ω |
| 铂 | 0.00392 | N/A | N/A | 1.20°C、0.46Ω |
| 铜 | 0.00427 | N/A | 0.71°C、0.028Ω | 1.49°C、0.58Ω |
| 镍 | 0.00672 | N/A | N/A | 0.85°C、0.68Ω |
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
RTD 传感器类型 有机硅层压板
-
元件类型 硅胶
-
元件材料 铂, 铜, 镍
-
引线导线种类 PTFE
使用环境
-
工作温度（最大值） 220 °C [ 428 °F ]
参考编号
-
TE 内部编号 CAT-RTD0038
