产品特性
-
RTD 传感器类型 : Bolt-On Probe
-
元件类型 : 薄膜
-
元件材料 : 铂
-
引线导线种类 : PTFE Conductors With TFE Jacket | PTFE 绝缘 | 带编织屏蔽层的标准 PTFE
-
工作温度（最大值） : 250 °C [ 482 °F ]
概述

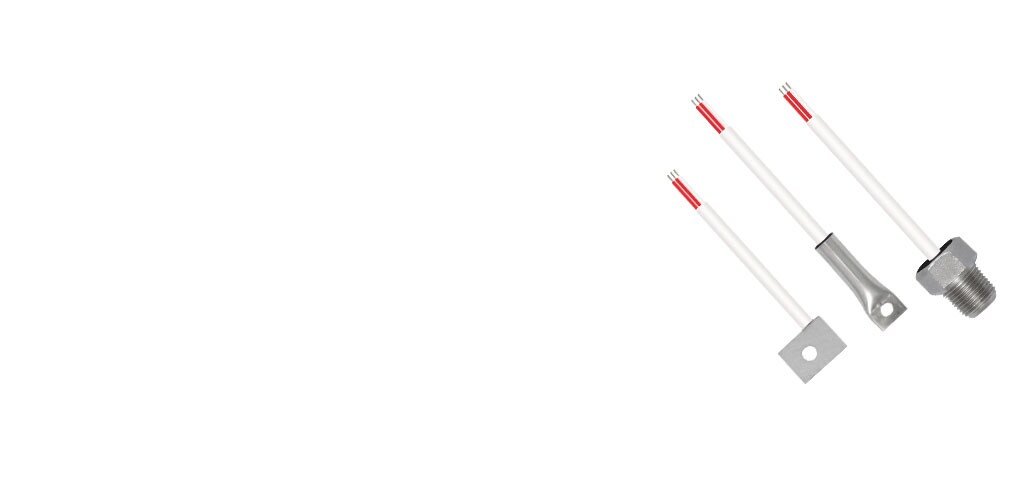

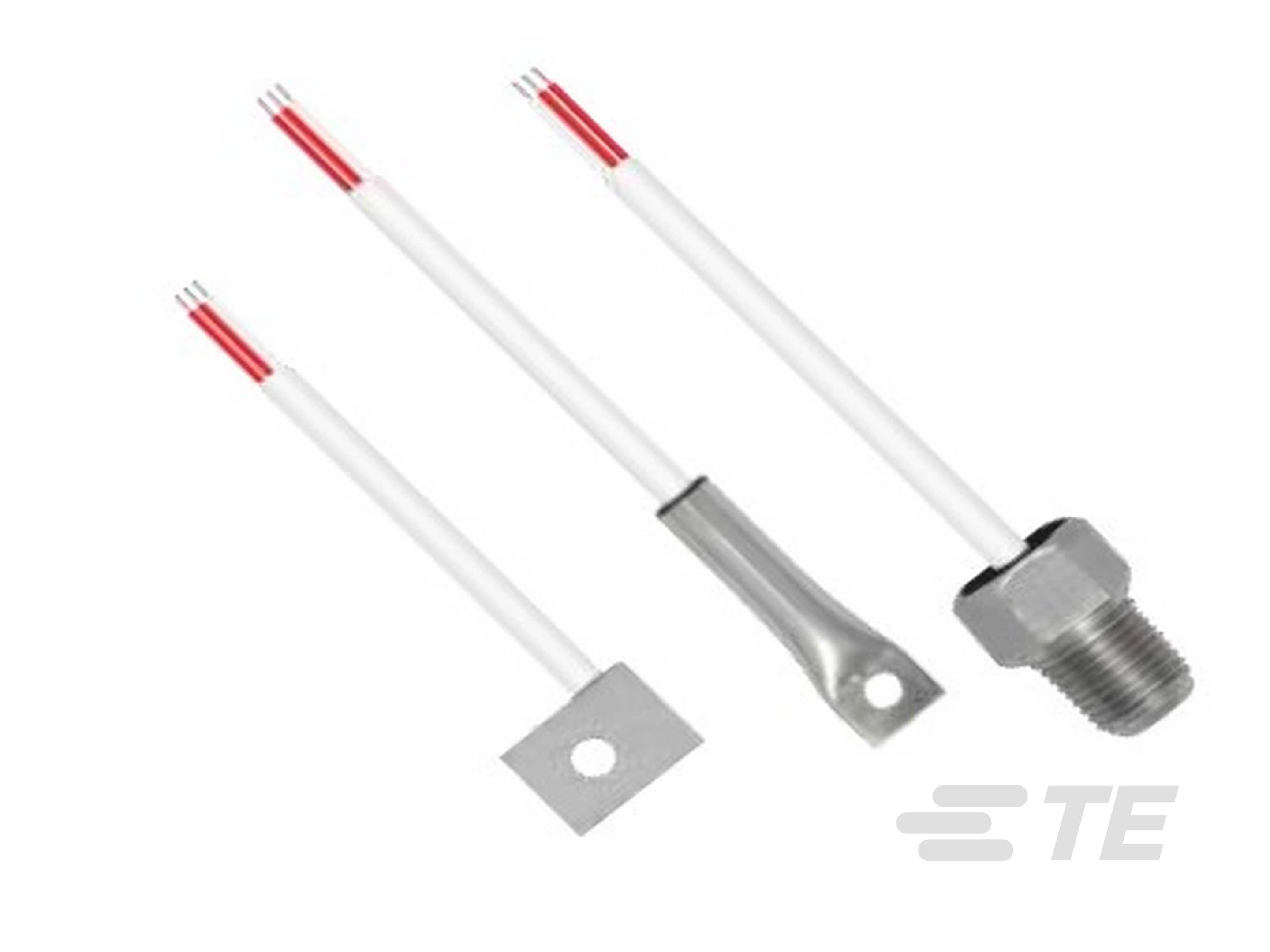

623M 系列螺栓紧固 RTD 探头传感器是一种小型多维传感器，可用于需要旧式配件或空间有限的应用。
这些自适应 RTD 探头传感器通常安装在靠近所需温度位置的可操作孔上，并且安装简单。 所有结构都可以根据应用进行定制。
优势
- 螺栓紧固样式：螺纹螺栓、管、平矩形
- 元素，单：铂、镍
- 引线/电缆选项
- 安装简便
- 旧式配件
应用于
- 过程
- 航空航天
- 国防
- 电动机
- 发电机
常见问题
常见问题解答
问：什么是 RTD？
答：RTD（电阻温度探测器）是一种传感器，其电阻随温度的变化而变化。 其电阻随传感器温度升高而增大。电阻与温度的关系是众所周知的，并且可随着时间的推移而重复。RTD 是一种无源设备。它不会单独产生输出。可使用外部电子设备来测量传感器电阻，方法是使小电流通过传感器，以产生电压。
更多信息： 了解 RTD
问：铂金 RTD 的标准电阻是多少?
答：可下载以下 PDF 文件获知： RTD 电阻温度表应用说明
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 1000 Ohm ±.12% at 0°C | 100 Ohm ±.12% at 0°C | 100 Ohm ±.5% at 0°C
-
Housing Style Flat Rectangular Mount | Threaded Bolt | Tube Style w/ Flat Mount
-
RTD 传感器类型 Bolt-On Probe
-
元件类型 薄膜
-
元件材料 铂
-
引线导线种类 PTFE Conductors With TFE Jacket | PTFE 绝缘 | 带编织屏蔽层的标准 PTFE
结构特性
-
Lead Wire Configuration 2 Wire Single (Red / White) | 3 Wire Single (Red / White / White)
尺寸
-
引线长度 (mm) 914.4 | 1016
-
引线长度 (in) 36 | 40
-
线径 (AWG) 26
使用环境
-
Temperature Coefficient (Ω/°C) .00385
-
工作温度（最大值） 250 °C [ 482 °F ]
其他
-
Sheath Style Standard Stainless Steel
相关资料
数据表/目录页
- TESS-ANDO-408-DS0041 英文版本
