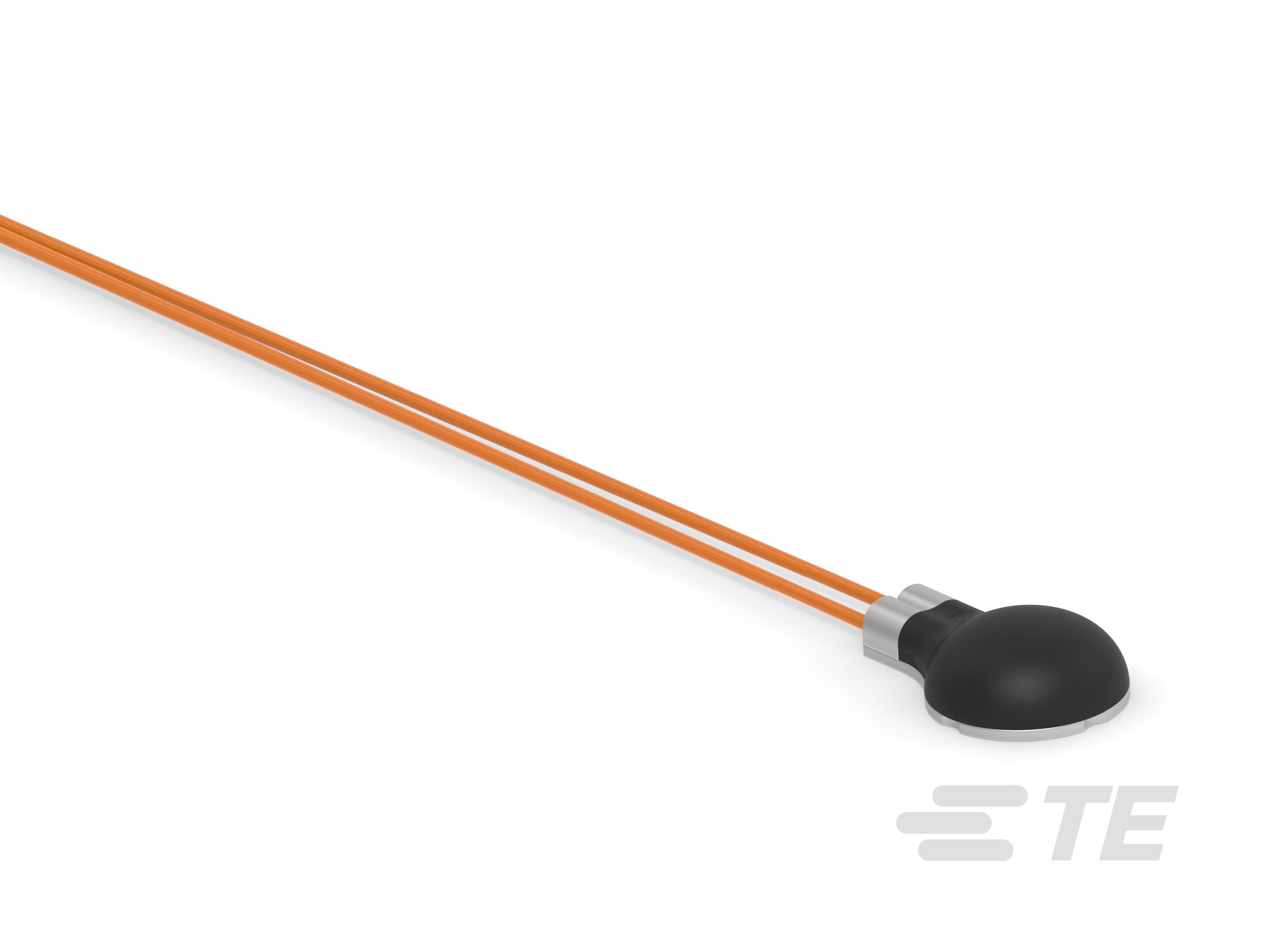

卫星 (ESA) 表面贴装式 RTD 传感器
这些表面贴装 RTD 铂传感器焊接到 26AWG 聚酰亚胺绝缘双绞线上，并使用导热环氧树脂封装在扁平铝制外壳上。该结构基于我们构建的经 ESA 认证的 NTC 热敏电阻探头。提供飞行模型、非飞行模型、工程模型和数据报告。
产品特性
-
RTD 传感器类型 : 航空级 RTD
-
元件类型 : 薄膜
-
元件材料 : 铂
-
引线导线种类 : 聚酰亚胺绝缘
-
工作温度（最大值） (°C): 125, 170
-
工作温度（最大值） (°F): -274, -139, 257, 338
概述
产品特性
- 高可靠性和稳定性
- 平整表面易于安装
- 26AQG 绞合线对 ESCC 390101911 导线
- 0°C 时具有 100Ω 和 1,000Ω 标称电阻
- 个性化序列号
- 提供多种导线长度
规范
- 根据 ESCC（欧洲空间元器件协调委员会）通用规范第 4006 号进行制造和测试
- 工作温度范围：-170°C 至 +125°C
- 储存温度范围：-170°C 至 +125°C
- 0°C 时具有 100Ω 和 1,000Ω 标称电阻
- 特征曲线：3850 ppm/K
应用
- 近地轨道卫星
- 温度控制
- 温度监测
- 温度补偿
- 光伏电池板
- 有效载荷设备
表面贴装铂 RTD 温度传感器装配图
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
RTD 传感器类型 航空级 RTD
-
元件类型 薄膜
-
元件材料 铂
-
引线导线种类 聚酰亚胺绝缘
使用环境
-
工作温度（最大值） (°C) 125, 170
-
工作温度（最大值） (°F) -274, -139, 257, 338
参考编号
-
TE 内部编号 CAT-RTD0035
