概述

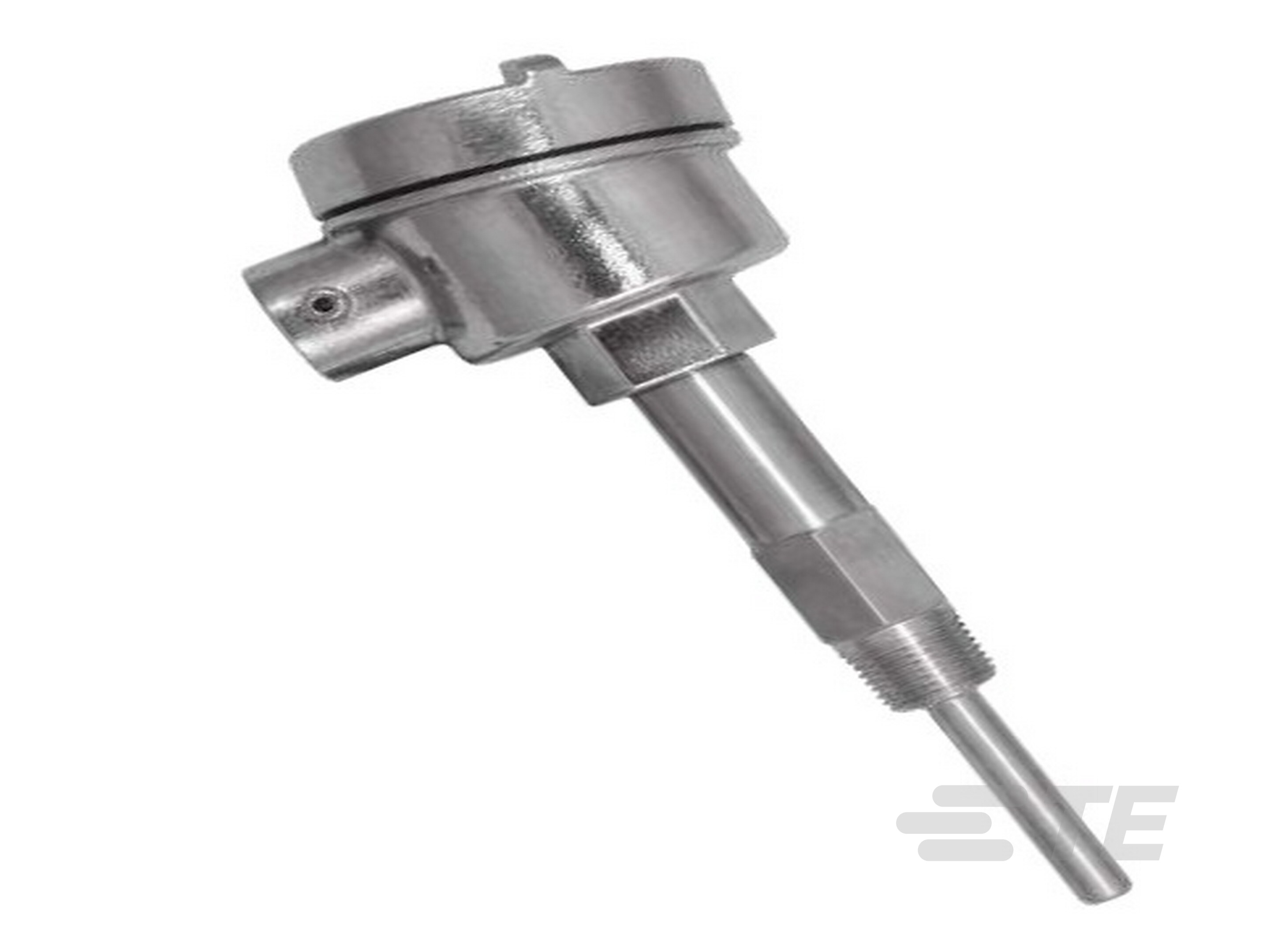

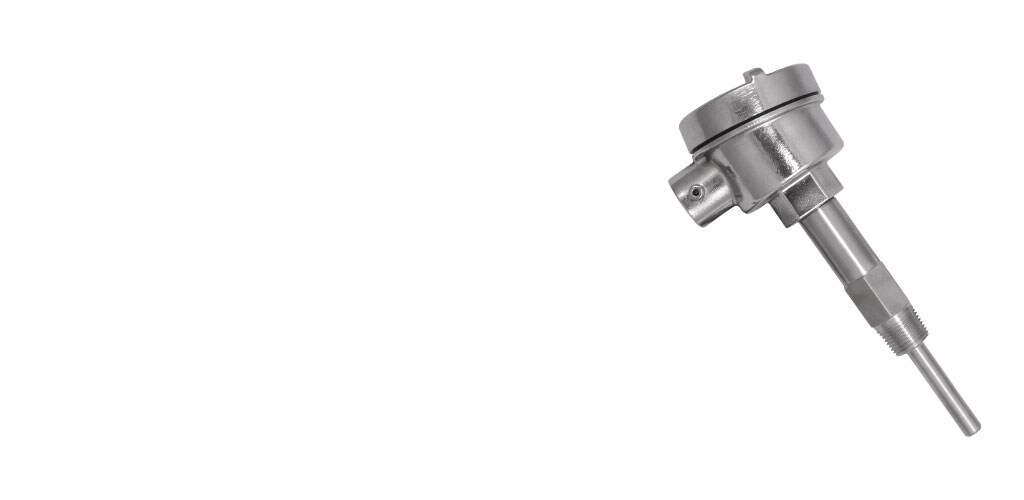

131/132 系列螺纹热电偶套管 RTD 传感器设计用于需要轻松拆卸弹簧回弹式传感器、无需关闭系统的应用。

RTD 热电偶套管用于保护工业流程监测使用的温度传感器,同时实现精确测量。 热电偶套管由一端封闭并安装在工艺物流中的管组成。温度传感器插入管的开口端,开口端通常位于工艺管道或容器外的露天环境。工艺液体将热量传递到热电偶套管壁,而热电偶套管壁又会将热量传递给传感器。由于质量更大,因此可以缩短传感器的响应时间。但是,如果传感器出现故障,则很容易更换,不用排空容器或管道。为了获得精确的温度测量结果,建议热电偶套管浸入长度是尖端外径的十倍。热电偶套管能确保仪器免受工艺流体产生的压力、气流激振力和化学影响。通常情况下,热电偶套管由金属棒材制成,在棒材上钻孔即可通过 NPT 螺纹或法兰与温度传感器连接,进行工艺安装。

优势

  • 护套类型:不锈钢、焊接腔
  • 元素,单:铂
  • 多种热电偶套管类型
orange bar

应用于

  • 过程
orange bar
常见问题

常见问题解答

问:什么是 RTD?
答:RTD(电阻温度探测器)是一种传感器,其电阻随温度的变化而变化。 其电阻随传感器温度升高而增大。电阻与温度的关系是众所周知的,并且可随着时间的推移而重复。RTD 是一种无源设备。它不会单独产生输出。可使用外部电子设备来测量传感器电阻,方法是使小电流通过传感器,以产生电压。
更多信息: 了解 RTD

问:铂金 RTD 的标准电阻是多少?
答:可下载以下 PDF 文件获知: RTD 电阻温度表应用说明



规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • RTD 传感器类型  热电偶探头

  • 元件类型  不锈钢, 碳钢, 高温合金, 黄铜

  • 元件材料 

  • 引线导线种类  PTFE

使用环境

  • 工作温度(最大值) (°C) 250, 500

  • 工作温度(最大值) (°F) 482, 932

参考编号

  • TE 内部编号 CAT-RTD0034
