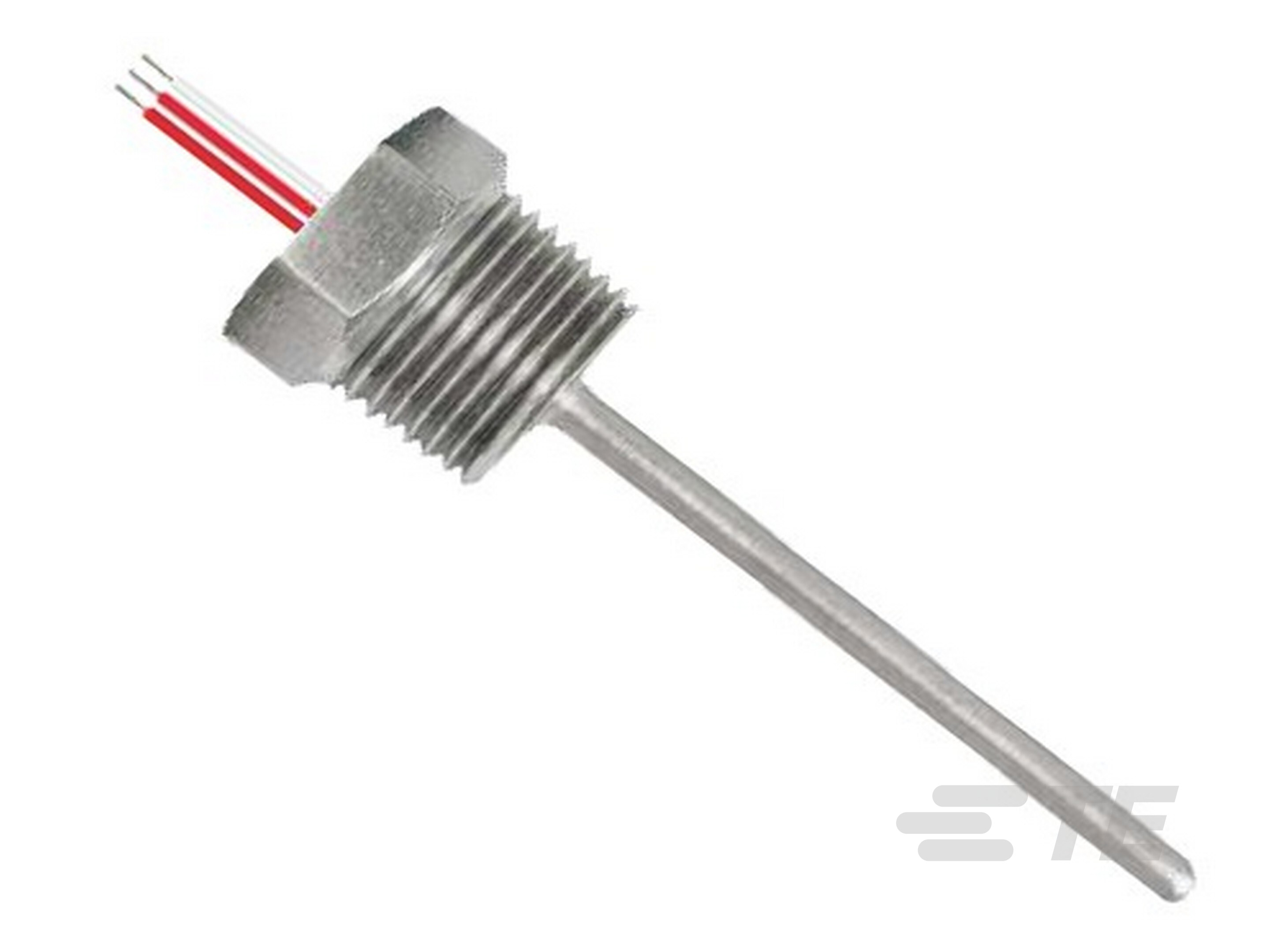

带加工螺纹接头的直接浸入式探头（可配置产品）

带加工螺纹接头的直接浸入式探头（可配置产品）-CAT-RTD0028
这款 111 系列直接浸入式探头采用不锈钢护套以及 1/8" NPT、1/4" NPT、3/8" NPT、1/2" NPT 或 3/4" NPT 处可用的焊接点。这款可配置的产品能够提供元件类型、精度、引线配置、护套尺寸、螺纹方向和工艺 x 控制螺纹选项。
更多 更少

产品特性

  • RTD 传感器类型 : 浸入式探头

  • 元件类型 : 不锈钢

  • 元件材料 : 铂, 铜, 镍

  • 引线导线种类 : PTFE

  • 工作温度（最大值） : 250 °C [ 482 °F ]

概述

标准连接具有单一加工螺纹六角接头。 提供带有单个控制螺纹六角接头的反向螺纹选项。这些传感器提供单元件或双元件选项，是浸入应用至关重要的加工业的理想选择。

特色

  • 不锈钢护套类型
  • 铂、铜或镍元件选项
  • 特氟隆导线绝缘层
  • 镀银或铜导体绞线
  • 护套直径：0.125"、0.188"、0.250"

应用

性能规格

重复性：在冰点和 250°C 之间连续循环 10 次后，冰点电阻变化小于 ±0.06%。

长期稳定性：在 250°C 下循环 1,000 小时后，冰点阻力漂移小于 ±0.2%

自热：10 mW/C，在水中以 3 英尺/秒的速度移动时

压力等级：1,500 psi

绝缘电阻：1,000 兆欧姆 (500 V)，引线到外壳

振动：可在 3 g 峰值水平承受 5 至 500 赫兹的振动 3 小时。符合 ASTM E 644 第 10 部分。

冲击：可在 50 g 峰值水平承受正弦波冲击 11 毫秒。符合 ASTM E 644 第 11 部分。

RTD 温度精度规格

0°C 时的标准公差

元件材料 TCR ±.06% ±0.12% ±0.2% ±0.5%
铂 0.00385 0.15°C、0.06Ω 0.30°C、0.12Ω 0.50°C、0.19Ω 1.20°C、0.46Ω
铂 0.00392 N/A N/A N/A 1.20°C、0.46Ω
铜 0.00427 N/A N/A 0.71°C、0.028Ω 1.49°C、0.58Ω
镍 0.00672 N/A N/A N/A 0.85°C、0.68Ω
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • RTD 传感器类型  浸入式探头

  • 元件类型  不锈钢

  • 元件材料  铂, 铜, 镍

  • 引线导线种类  PTFE

使用环境

  • 工作温度（最大值）  250 °C [ 482 °F ]

参考编号

  • TE 内部编号 CAT-RTD0028
