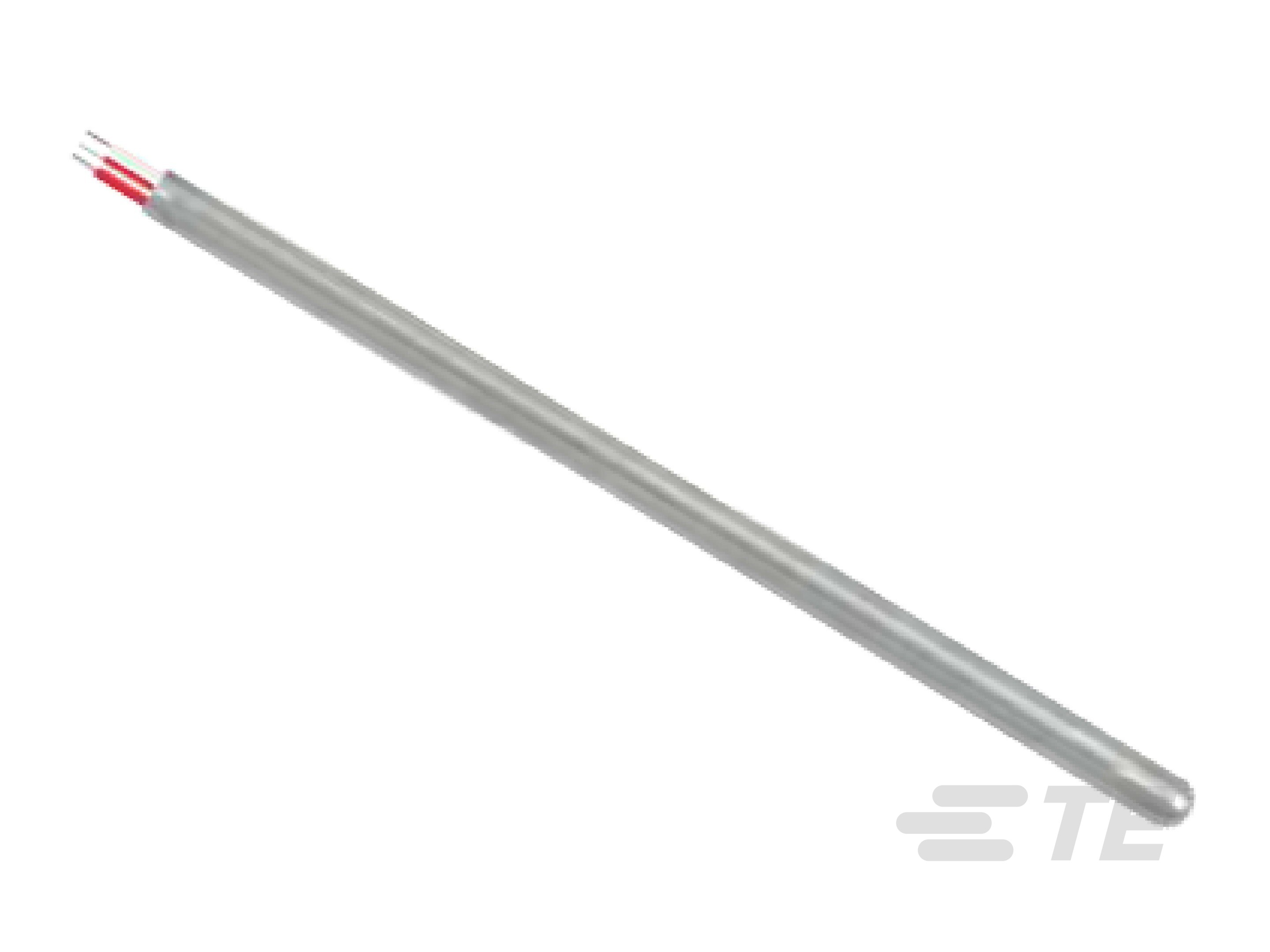

带不锈钢外壳的直接浸入式 RTD 探头（可配置产品）

带不锈钢外壳的直接浸入式 RTD 探头（可配置产品）-CAT-RTD0022
  • MEAS
100M 系列直接浸入式探头采用不锈钢外壳。传感元件嵌入护套尖端，用于与浸入介质接触。该产品可配置铂、铜或镍元件；可选护套尺寸；和引线配置。
更多 更少
联系我们

产品特性

  • RTD 传感器类型 : 通用探头

  • 元件类型 : 线绕式 | 薄膜

  • 元件材料 : 铂 | 铜

  • 引线导线种类 : PTFE 绝缘

  • 工作温度（最大值） : 250 °C [ 482 °F ]

概述

护套尖端必须与浸入介质接触，以获得正确的温度测量。 与探头设计相关的配件与应用所要求的安装技术相关。这些传感器可用于许多不同的行业和应用。探头传感器非常适合需要浸入的应用。

特色

  • 不锈钢护套类型
  • 单双元件选项，铂、铜、镍
  • 特氟隆导线绝缘层
  • 绞线：镀银、铜导体
  • 护套直径：0.125"、0.188"、0.250"

应用

  • 过程
  • 航空航天
  • 防务
  • 热熔

性能规格

温度范围：-50°C 至 250°C（-58°F 至 482°F）

重复性：在冰点和 250°C 之间连续循环 10 次后，冰点电阻变化小于 ±0.06%

长期稳定性：在 250°C 下循环 1,000 小时后，冰点阻力漂移小于 ±0.2%

自热：10 mW/C，在水中以 3 英尺/秒的速度移动时

压力等级：1,500 psi

绝缘电阻：1,000 兆欧姆 (500 V)，引线到外壳

振动：可在 3 g 峰值水平承受 5 至 500 赫兹的振动 3 小时。符合 ASTM E 644 第 10 部分。

冲击：可在 50 g 峰值水平承受正弦波冲击 11 毫秒。符合 ASTM E 644 第 11 部分。

RTD 温度精度规格

0°C 时的标准公差

元件材料 TCR ±.06% ±0.12% ±0.2% ±0.5%
铂 0.00385 0.15°C、0.06Ω 0.30°C、0.12Ω 0.50°C、0.19Ω 1.20°C、0.46Ω
铂 0.00392 N/A N/A N/A 1.20°C、0.46Ω
铜 0.00427 N/A N/A 0.71°C、0.028Ω 1.49°C、0.58Ω
镍 0.00672 N/A N/A N/A 0..85°C、0.68Ω
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Connection Head Type  None

  • Resistance Tolerance @ Reference Temperature  1000 Ohm ±.06% at 0°C | 1000 Ohm ±.12% at 0°C | 100 Ohm ±.06% at 0°C | 100 Ohm ±.12% at 0°C | 100 Ohm ±.5% at 0°C | 10 Ohm ±.2% at 25°C

  • Housing Style  Stainless Steel Probe

  • RTD 传感器类型  通用探头

  • 元件类型  线绕式 | 薄膜

  • 元件材料  铂 | 铜

  • 引线导线种类  PTFE 绝缘

结构特性

  • Lead Wire Configuration  2 Wire Single (Red / White) | 3 Wire Dual (Red / Red / White & Black / Green / Green) | 3 Wire Single (Red / Red / White) | 4 Wire Single (Red / Red / White / White)

主体特性

  • Sheath Length (in) 1 | 2 | 3 | 6 | 12 | 20 | 24

  • Immersion Length (in) 1 | 2 | 3 | 6 | 12 | 20 | 24

  • Sheath Length (mm) 30 | 38 | 63 | 76 | 152 | 304 | 508 | 609

  • Sheath Length (in) 1 | 2 | 3 | 6 | 12 | 20 | 24

  • Immersion Length (mm) 30 | 38 | 63 | 76 | 152 | 304 | 508 | 609

  • Immersion Length (in) 1 | 2 | 3 | 6 | 12 | 20 | 24

尺寸

  • 引线长度 (mm) 152.4 | 482.6 | 711.2 | 914.4 | 2997.2

  • 引线长度 (in) 6 | 19 | 28 | 36 | 118

  • 线径 (AWG) 22 | 26

  • 护套外径 (mm) 3.18 | 4.76 | 6.35

  • 护套外径 (in) .125 | .188 | .25

使用环境

  • Temperature Coefficient (Ω/°C) .00385 | .00427

  • 工作温度（最大值）  250 °C [ 482 °F ]

其他

  • Sheath Style  Standard Stainless Steel
