微型嵌入式 RTD 探头（可配置产品）
- MEAS
- MEAS 315

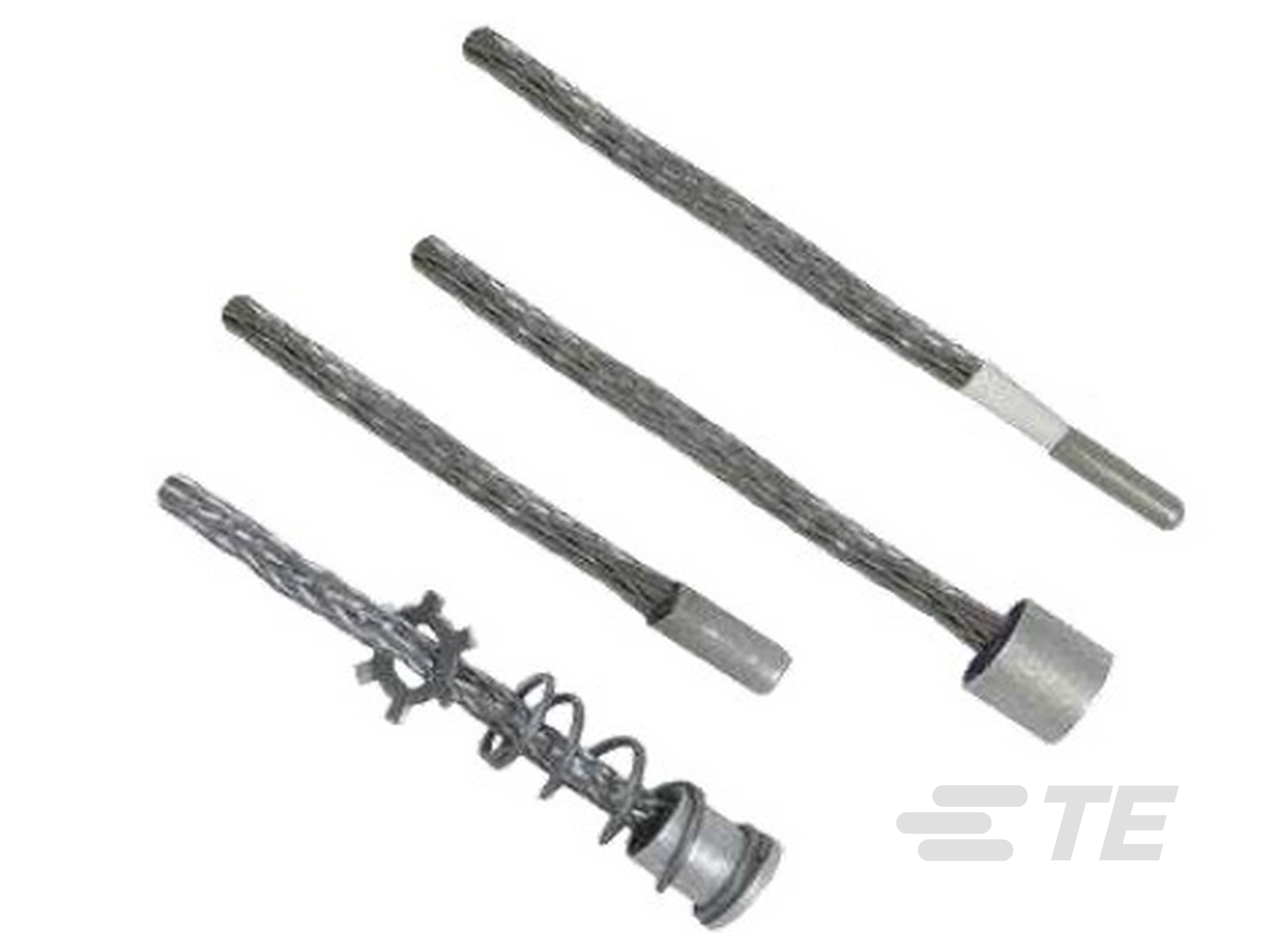

315M 型微型嵌入式 RTD 探头是一种微型温度传感器，设计为可嵌入到空间有限的区域中。这款产品能够提供可配置的外壳样式、元件类型、引线配置、引线长度和保护类型选项。
- 数据手册 |
产品特性
-
RTD 传感器类型 : 轴承嵌入式探头
-
元件类型 : 薄膜
-
元件材料 : 铂 | 镍
-
引线导线种类 : PTFE 绝缘 | 带编织屏蔽层的标准 PTFE
-
工作温度（最大值） : 250 °C [ 482 °F ]
概述
这些 RTD 探头传感器通常安装在旋转电机的轴承和护套上。 它们用于检测轴承、油、空气、水以及其他过程控制应用中接触点的温度变化。感应元件安装在小型金属外壳中。这样便可提高测量轴承中接触点温度变化的精确度和灵敏度。这款微型传感器可轻松安装在空间有限的区域，并且可以钻孔布设。我们针对嵌入式 RTD 探头提供多种定制选项，可满足大多数应用需求。
特色
- 外壳材质：尖端镀铜或不锈钢
- 单和双元件：铂或镍
- 引线选项：编织层保护
性能规格
时间常量（在 3 英尺/秒的流动水中的典型值）：
- 外壳样式 A：3.0 秒
- 外壳样式 B：2.0 秒
- 外壳样式 C：1.5 秒
温度范围：-50°C 至 250°C（-58°F 至 482°F）
外壳材质：镀锡铜合金
引线和元件：单个元件最多可以有三根引线。外壳样式 A 和 B 可容纳具有多达 6 根引线的双元件。
绝缘电阻：最小 100 兆欧 (500 VDC)，引线至外壳；元件之间最小为 10 兆欧 (50 VDC)。
振动：可在 3 g 峰值水平承受 5 至 500 赫兹的振动 3 小时。符合 ASTM E 644 第 10 部分。
冲击：可在 50 g 峰值水平承受正弦波冲击 11 毫秒。符合 ASTM E 644 第 11 部分
线规 (AWG)
| 外壳样式 | 2 根引线 | 3 根引线 | 4 根引线 |
| A | 24 | 24 | 26 |
| B | 24 | 24 | 28 |
| C | 24 | 26 | --- |
| D | 30 | 30 | --- |
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 1000 Ohm ±.12% at 0°C | 100 Ohm ±.12% at 0°C | 100 Ohm ±.5% at 0°C | 120 Ohm ±.5% at 0°C
-
Housing Style Micro Embedment, Style D | Miniature Embedment, Style C | Spring Loaded With Locking Ring, Style B | Stainless Steel | Standard Embedment, Style A | Tin Plated
-
RTD 传感器类型 轴承嵌入式探头
-
元件类型 薄膜
-
元件材料 铂 | 镍
-
引线导线种类 PTFE 绝缘 | 带编织屏蔽层的标准 PTFE
结构特性
-
Lead Wire Configuration 2 Wire Single (Red / White) | 3 Wire Dual (Red / White / White & Blue / Yellow / Yellow) | 3 Wire Single (Red / White / White)
尺寸
-
引线长度 (mm) 152.4 | 303.8 | 381 | 508 | 914.4 | 1016 | 1524 | 1828.8 | 2438.4 | 3048
-
引线长度 (in) 6 | 12 | 15 | 20 | 36 | 40 | 60 | 72 | 96 | 120
-
线径 (AWG) 24 | 26 | 30
-
护套外径 (mm) 2.03 | 3.18 | 6.35 | 7
-
护套外径 (in) .08 | .125 | .25 | .278
使用环境
-
Temperature Coefficient (Ω/°C) .00385 | .00392 | .00672
-
工作温度（最大值） 250 °C [ 482 °F ]
其他
-
Sheath Style Standard Stainless Steel
