概述

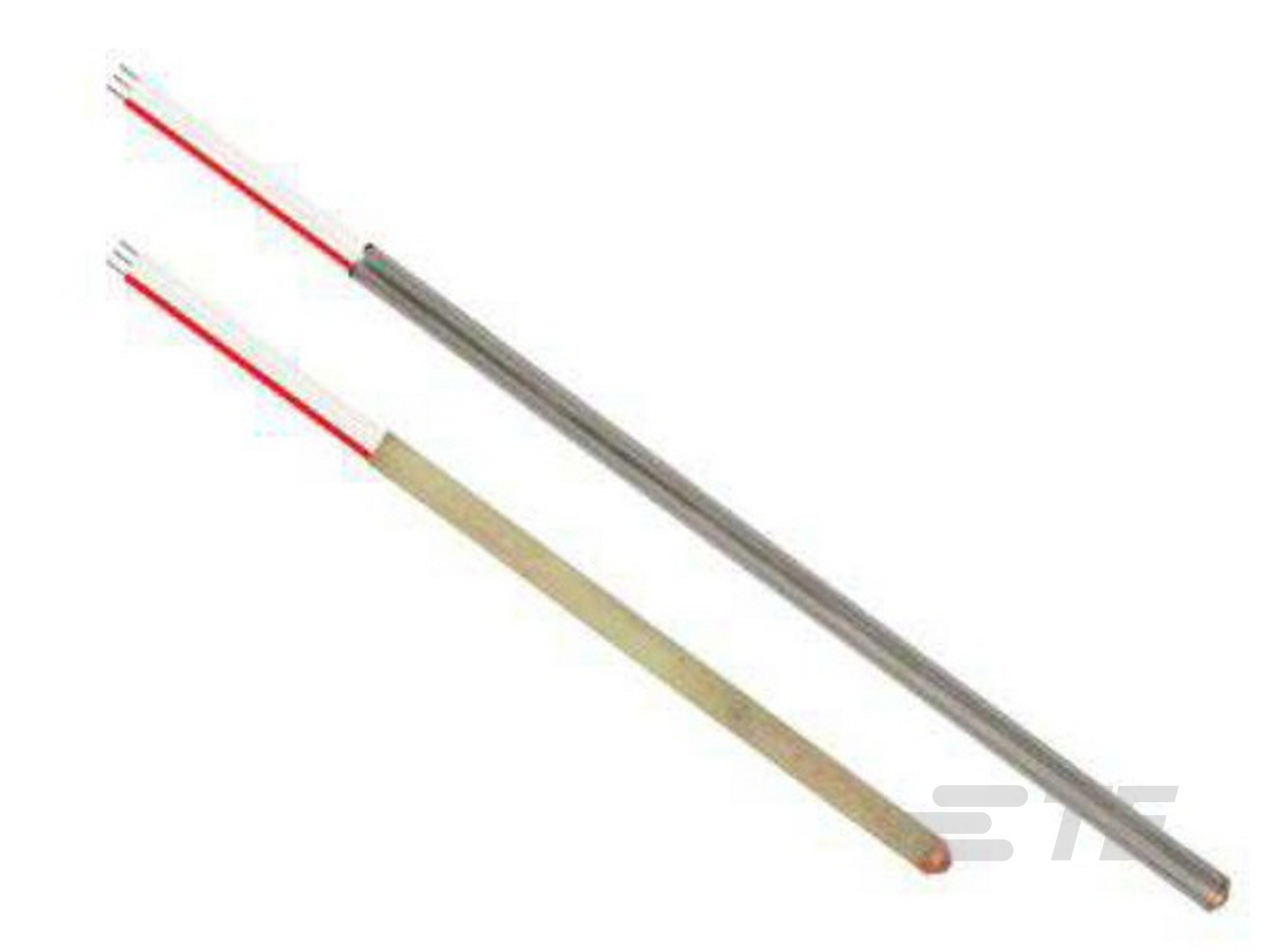

此设计可提高测量轴承中接触点温度变化的准确性和灵敏度。 探头插入轴承座的一个开口上,用于持续感测电动机和发电机中的轴承温度。轴承传感器可与流体密封可调弹簧回弹式底座一起使用,以正确放入任何深度的孔中,从而保持与轴承表面的接触。

特色

  • 护套样式:不锈钢、隔离式不锈钢、绝缘环氧树脂玻璃、铜制尖端
  • 提供单双元件:铂、铜或镍
  • 护套直径:0.188"、0.215"、0.250"

申请

  • 电动机
gray horizontal divider

性能规格

绝缘电阻:

  • 单元件或双元件:1,000 兆欧 (500 VDC),引线到外壳。
  • 双元件:元件之间为 100 兆欧,50 VDC



时间常量(在 3 英尺/秒的流动水中的典型值):

  • 不锈钢护套和隔离不锈钢护套:
    • 单元件:2.0 秒
    • 双元件:3.0 秒
  • 绝缘环氧树脂玻璃护套:2.5 秒



压力等级:

  • 标准不锈钢护套:100 psi (6.9 bar)
  • 隔离不锈钢护套:100 psi (6.9 bar)
  • 绝缘环氧树脂玻璃护套:30 psi (2.1 bar)



重复性:在冰点和 250°C 之间连续循环 10 次后,冰点电阻变化小于 ±0.06%。



长期稳定性:在 250°C 下循环 1,000 小时后,冰点阻力漂移小于 ±0.2%。



自热:10 mW/C,在水中以 3 英尺/秒的速度移动时



RTD 温度精度规格

0°C 时的标准公差

元件材料 TCR ±.06% ±0.12% ±0.2% ±0.5%
0.00385 0.15°C、0.06Ω 0.30°C、0.12Ω N/A 1.20°C、0.46Ω
0.00392 N/A N/A N/A 1.20°C、0.46Ω
0.00427 N/A N/A 0.71°C、0.028Ω 1.20°C、0.58Ω
0.00672 N/A N/A N/A 1.20°C、0.68Ω
gray horizontal divider

订购信息

可配置选项

请参阅尖端敏感轴承 RTD 探头数据手册,详细了解零件和性能规格。请在下面的字段中输入可配置的设计选项。

Define 'L' length in inches (see datasheet for minimum/ maximum lengths)
Please fill out this field if you have additional customization requirements.

-------------------------------------------------------

CONTACT INFORMATION

orange bar
orange bar
orange bar
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • RTD 传感器类型  轴承探头

  • 元件类型  不锈钢探针,铜质尖端

  • 元件材料  铂, 铜, 镍

  • 引线导线种类  PTFE

使用环境

  • 工作温度(最大值)  250 °C [ 482 °F ]

参考编号

  • TE 内部编号 CAT-RTD0004
