肘形头连接器 400A
- RAYCHEM
- RAYCHEM RSES
产品特性
-
可插拔连接产品供货情况: 全球
-
安装说明: 德语, 法语, 英语, 西班牙语
-
插拔式连接技术: 可分离连接器
-
插拔式连接的连接器类型: 机械
-
铠装: 可调
概述

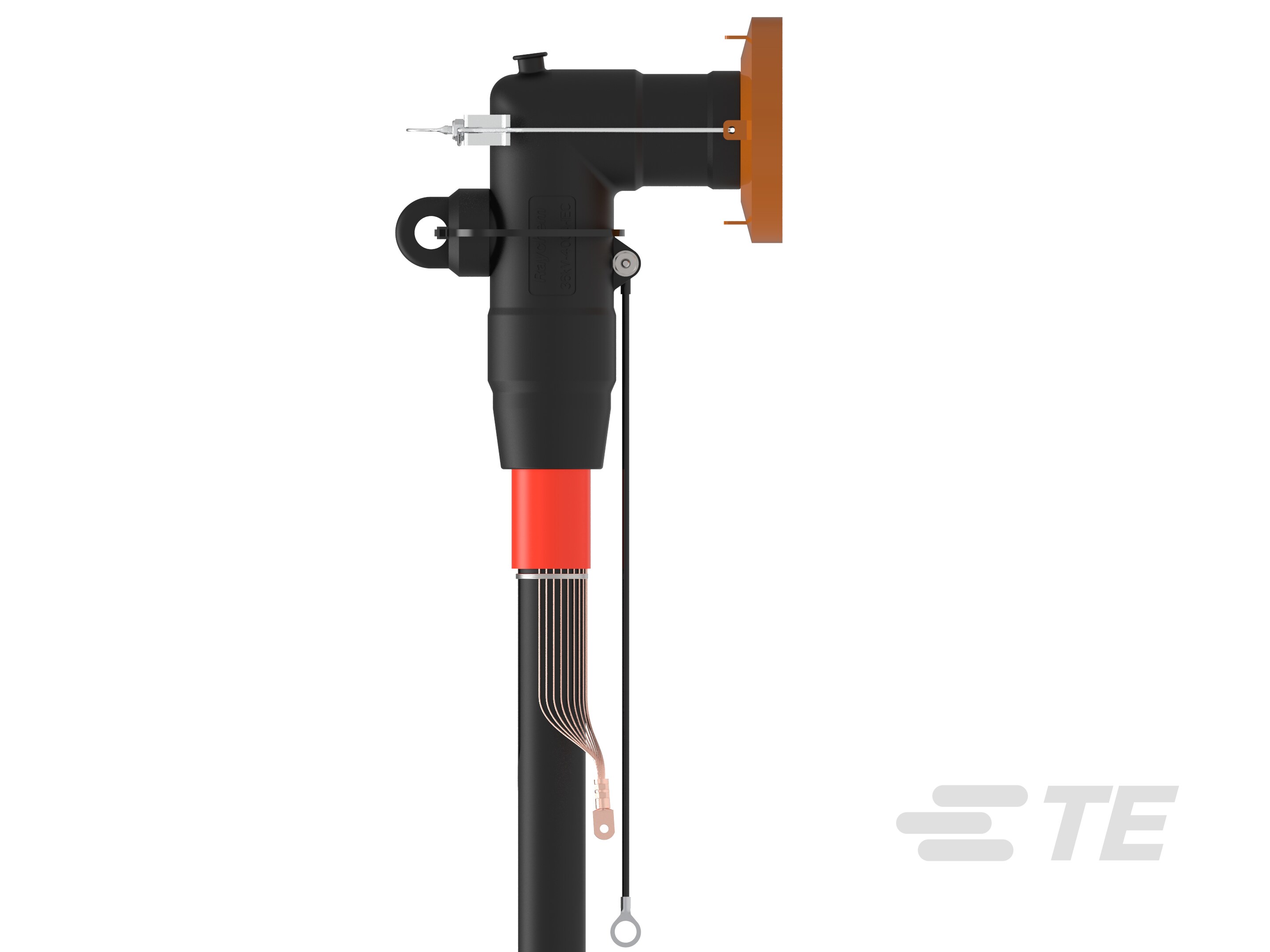

我们的瑞侃 RSES 肘形头连接器 400A 将 EPDM 长使用寿命的所有优势与硅橡胶的易安装特性相结合。
我们的瑞侃 RSES 肘形头连接器用于连接聚合电缆和使用“B”型衬套的中压气体绝缘开关装置、变压器或电机， 根据 EN 50180/EN 50181 中针对 400 A 连续电流的规定。肘形头连接器符合 CENELEC HD 629.1 S2 02/2006+A1:2008。
肘形头连接器是将 EPDM 与硅橡胶相结合的混合解决方案。耐用的 EPDM 绝缘体可在室内和室外提供可靠的性能，尤其是在严苛环境条件下。此外，其坚固耐用及高性能的特性使其在推入和连接过程中易于操作。柔性硅树脂应力锥适配器可确保即使在较大的电缆截面上也能快速轻松地安装。
每个连接器都内置了电容式电压检测 (VD) 点，可用于检测电缆网络中是否存在电压，从而有助于避免在操作和维护过程中造成伤害。
主要特性
- 混合材料设计：柔性硅胶电缆适配器和坚固的 EPDM 主体
- 严苛环境条件下也能可靠操作
- 柔性硅胶电缆适配器易于安装
- 屏蔽式连接器主体可增强安全性，防止意外接触
- 易于接入的电压检测系统 (VDS) 电容测试点
- 屏蔽断开式设计允许在不断开 RSES 的情况下实施电缆外护套测试

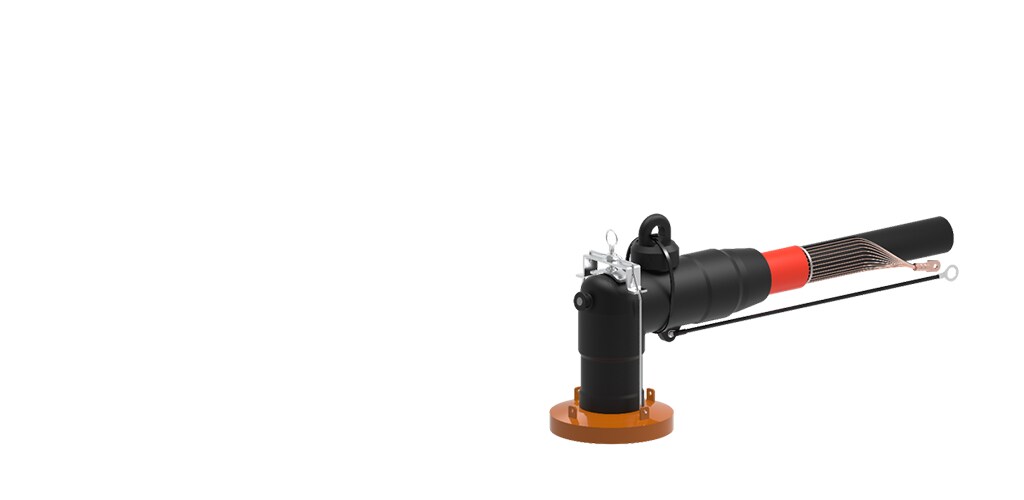

观看 TE 新的瑞侃肘形头屏蔽式可分离连接器 RSES 的安装视频，RSES 的设计适用于高达 24 kV、A 型外锥型套管。
TE 瑞侃可分离连接器范围
-
查看所有 TE 瑞侃可分离连接器
我们的可分离肘形头连接器旨在优化性能，以及解决 IEC、IEEE 和 GB/T 电网中遇到的开关装置和变压器连接难题。
常见问题
常见问题解答
问：TE 的瑞侃屏蔽式可分离肘形头连接器由什么材料制成？
答：我们的瑞侃屏蔽式可分离肘形头连接器由用于主绝缘体的耐用 EPDM 橡胶和用于内部绝缘（电缆适配器）的高改性硅橡胶 (LSR) 的组合材料制成。
问：“B”型衬套的连续电流额定值是多少？
答：“B”型衬套的连续电流额定值是 400A。
问：执行电缆外护套测试时，应断开/拆卸屏蔽式可分离肘形头连接器吗？
答：我们的屏蔽式可分离肘形头连接器针对电缆外护套测试采用了屏蔽断开设计，因此无需断开连接器。
问：如何使用屏蔽式可分离肘形头连接器检测是否存在电压？
答：我们的屏蔽式可分离肘形头连接器配备了电容式电压检测 (VD) 点，结合电压检测设备，可用于确定是否存在电压。
问：安装时，屏蔽式可分离肘形头连接器是否安全可触摸？
答：我们的肘形头连接器使用导电式 EPDM 护套，提供意外触摸保护，以确保人员安全。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
插拔式连接技术 可分离连接器
-
插拔式连接的连接器类型 机械
-
衬套类型 400A
-
电缆屏蔽种类 可调
-
绝缘 聚合物
-
筛选 筛选
-
产品系列 RSES
结构特性
-
芯数 1
电气特征
-
可插拔连接电压等级(kV) (kV) ≤ 24, ≤ 36
主体特性
-
插拔式连接的导体材料 铝/铜
壳体特性
-
铠装 可调
尺寸
-
插拔式连接的导体直径 (mm) 5.6 – 12, 11 – 19.2, 15.5 – 21.6
-
死点断路连接绝缘层直径 (mm) 24.5 – 32, 30.8 – 39.6
-
截面范围 (mm²) 50 – 95, 95 – 120, 150 – 240, 185 – 300
操作/应用
-
无卤素 是
-
获得船舶-海洋-造船认证 否
-
不含铅、镉等重金属 是
-
零排放 是
-
无毒、无腐蚀性排放 是
-
应用类型 肘形头连接器
行业标准
-
设计说明书 CENELEC HD 629.1, HD CENELEC 629.2, HD CENELEC 629.3, HD CENELEC 629.4
-
UL 等级 否
产品供货情况
-
可插拔连接产品供货情况 全球
其他
-
安装说明 德语, 法语, 英语, 西班牙语
参考编号
-
TE 内部编号 CAT-RSES
