Rotary Displacement Potentiometer 4-20MA

Rotary Displacement Potentiometer 4-20MA-CAT-RDP0005

MEAS

|

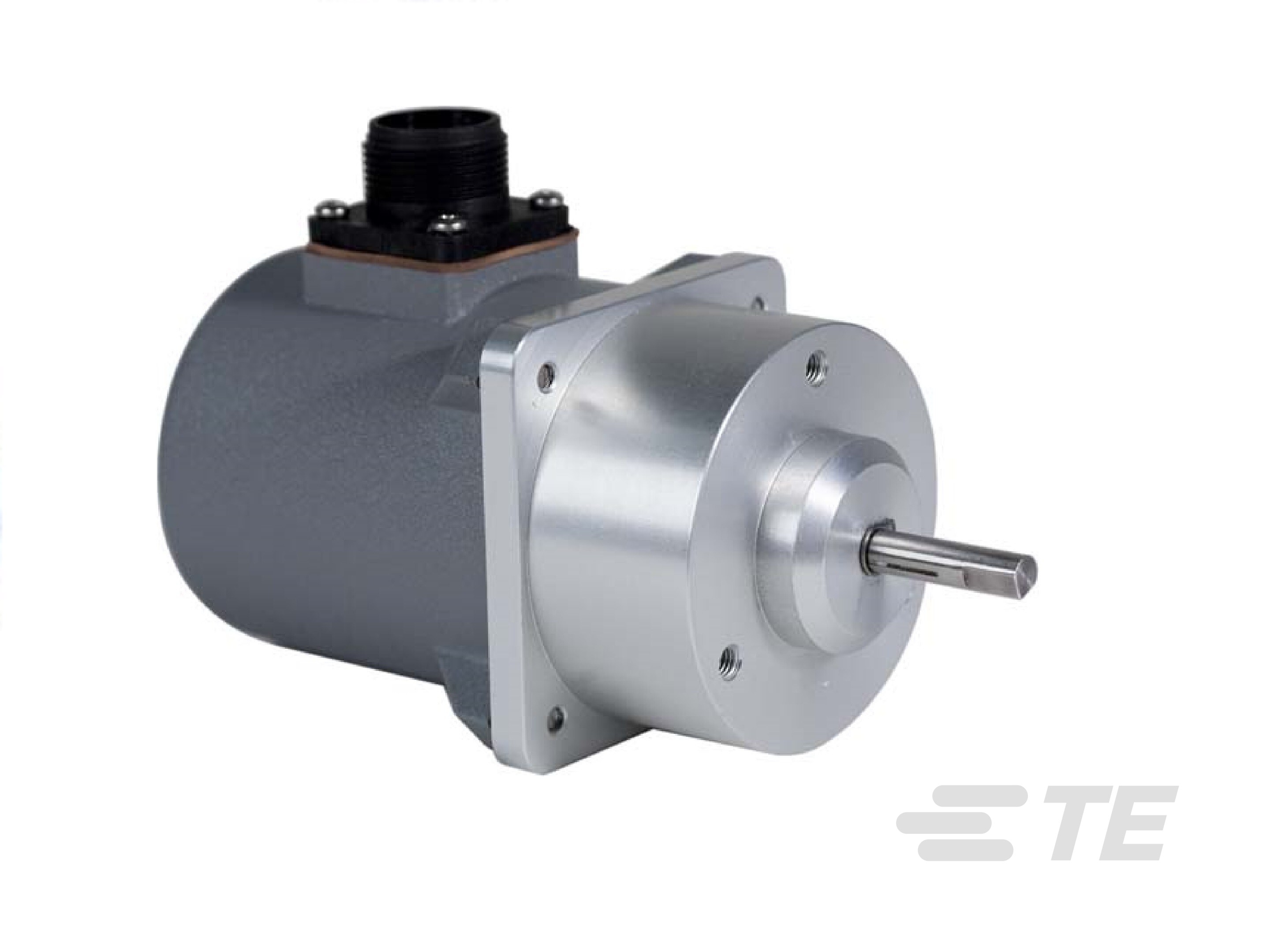

MEAS RT8420

来自 Celesco 的 RT8420 可提供小到 1/8 转 FS、大到 200 转 FS 的扩展旋转位移反馈。

数据手册 |

产品特性

位移传感器产品类型 : 工业级电位器
外壳直径 : 63.5 mm [ 2.5 in ]
有源电角度 (°): 45 | 90 | 180 | 360 | 720 | 1080 | 1800 | 3600 | 7200 | 10800 | 14400 | 18000 | 28800 | 36000 | 43200 | 50400 | 64800 | 72000
电源电压范围 (VDC): 8 – 34
输入电流 (mA): 4 – 20

产品	TE 产品编号	文档	有源电角度	输入电流	非线性	输出电流（最大值）	工组温度范围	轴直径	欧盟 RoHS 符合性
RT8420-0100-121-1110	04-1298-5005	3D PDF	45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.15 %, .2 %, .5 %, 1.25 %	4 – 20 mA	-40 – 212 °C	.25 mm	-
RT8420-0003-142-1120: CTO-11500000-15	20017034-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.2 %	4 – 20 mA	-40 – 90 °C	6 mm	-
RT8420-0020-211-1220: CTO-11500000-15	20017130-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.15 %	4 – 20 mA	-40 – 90 °C	6.35 mm	-
RT8420-0050-231-1120: CTO-11500000-15	20019613-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.15 %	4 – 20 mA	-40 – 90 °C	6.35 mm	-
RT8420-0001-212-1120: CTO-11500000-15	20020464-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.5 %	4 – 20 mA	-40 – 90 °C	6.35 mm	-
RT8420-0001-112-1120: CTO-11500000-15	20020463-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.5 %	4 – 20 mA	-40 – 90 °C	6.35 mm	-
RT8420-0005-121-1140: CTO-11500000-15	20020713-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.2 %	4 – 20 mA	-40 – 90 °C	6.35 mm	-
RT8420-0020-232-1110: CTO-11500000-15	20016587-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.15 %	4 – 20 mA	-40 – 90 °C	6.35 mm	-
RT8420-0001-221-1170: CTO-11500000-15	20017737-00		45 °, 90 °, 180 °, 360 °, 720 °, 1080 °, 1800 °, 3600 °, 7200 °, 10800 °, 14400 °, 18000 °, 28800 °, 36000 °, 43200 °, 50400 °, 64800 °, 72000 °	4 – 20 mA	.5 %	4 – 20 mA	-40 – 90 °C	6 mm	-

概述

RT8420 结合了塑料混合电位计的极佳线性和分辨率及 Celesco 的 4 至 20 mA 电路的耐用性，可在全范围内提供精确且可靠的电子信号。 此外，RT8420 还具备完全可调整的零点和量程设置，确保输出信号与所需测量精确匹配。

特点

工业级旋转位移传感器
多达 200 转的绝对旋转位移
铝外壳或不锈钢外壳可选
IP68 / NEMA 6

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

位移传感器产品类型 工业级电位器

结构特性

电气连接 连接器 | 防水电缆

电气特征

电源电压范围 (VDC) 8 – 34
输入电流 (mA) 4 – 20
输出电流（最大值） (mA) 4 – 20
输出阻抗 (Ω) 100M

主体特性

产品重量 (g) 2300
有源电角度 (°) 45 | 90 | 180 | 360 | 720 | 1080 | 1800 | 3600 | 7200 | 10800 | 14400 | 18000 | 28800 | 36000 | 43200 | 50400 | 64800 | 72000

壳体特性

外壳直径 63.5 mm [ 2.5 in ]

尺寸

轴直径 (mm) .25 | 6 | 6.35
轴直径 (in) .23 | .25 | 6

使用环境

工组温度范围 (°C) -40 – 212 | -40 – 90
工组温度范围 (°F) -40 – 212 | -40 – 194

其他

非线性 (%) .15 | .2 | .5 | 1.25
非重复性和磁滞 .05
扭矩 (in-lbs) 2

参考编号

TE 内部编号 CAT-RDP0005

相关资料

数据表/目录页

RT8420 pdf 英文版本
