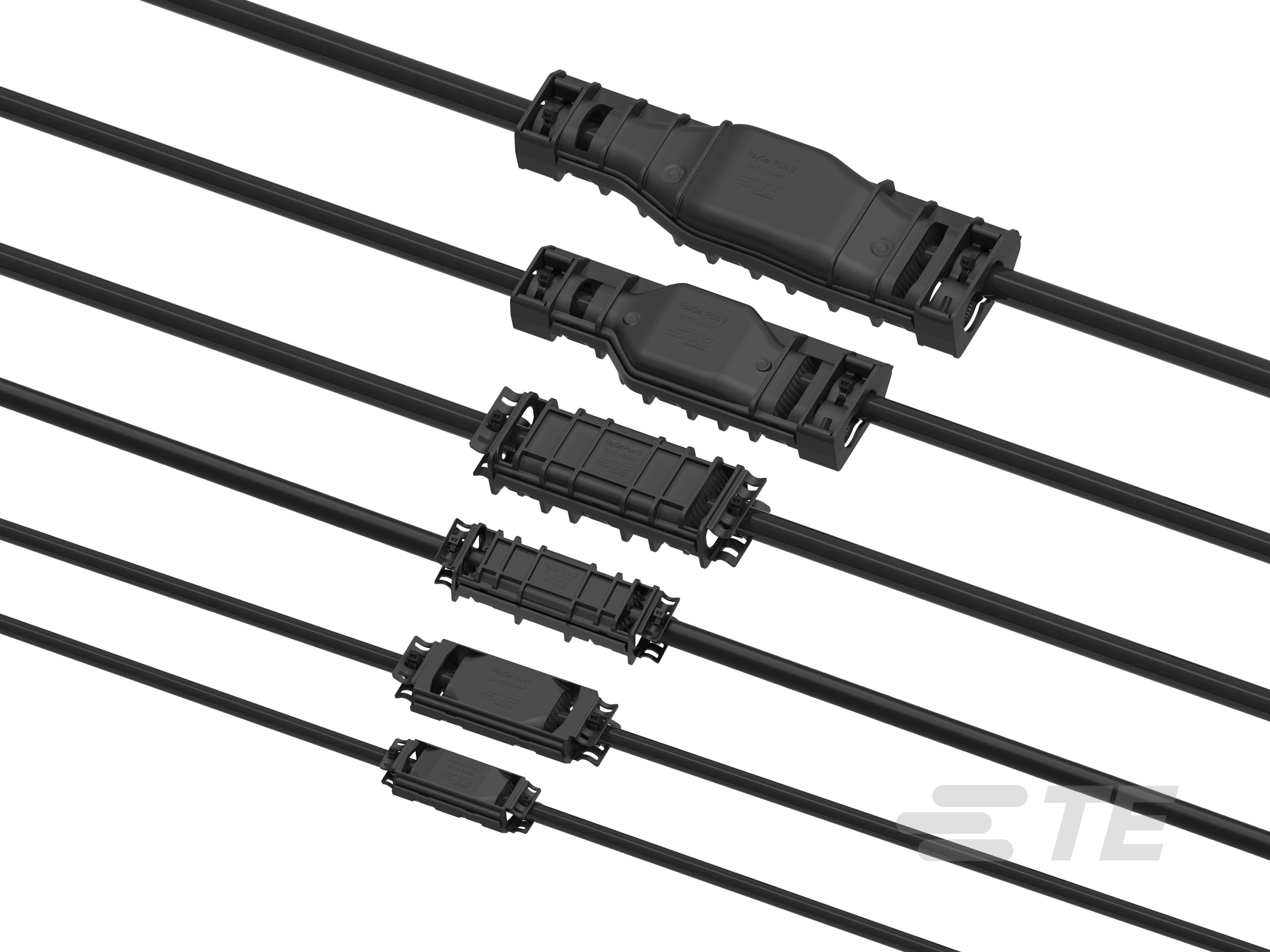

RayGel Plus 接头
产品特性
-
接头和拼接件电压等级(kV): ≤ 1
-
接头和拼接件产品类型: 低压凝胶接头
-
绝缘: 聚合物
概述
RayGel Plus 外壳采用革命性的 PowerGel 密封绝缘胶，可快速轻松地覆盖和密封接头，节省时间和精力，并符合 CENELEC EN 50393 标准。
我们的 RayGel Plus 接头可提供保护、绝缘和高质量密封，可实现快速、简单和安全的电缆连接。 这款新设计的接头类型可提供从 2x1.5 到 5x16 mm² 的全方位分支能力，适用于地下、直埋和架空应用。
使用革命性 Powergel 密封剂的 RayGel Plus 外壳可快速轻松地保护和密封接头，从而省时省力。Powergel 的连续额定温度为 90°，无卤素，保质期无限。无卤素聚丙烯外壳设计为仅在一种解决方案中容纳直连接和分支连接。这有助于最大限度减少所需的库存水平，并服务于更广泛的应用领域。
我们的 RayGel Plus 接头具有柔韧的波浪状凝胶屏障，可以用手快速扣紧。应力消除装置集成在外壳内，可通过两个电缆扎带快速安装。使用独特的通用连接器插头块，安装非常简单，因为插头块能够卡入外壳的底部。辅助工具有助于插入滑动螺母并将其固定到位，直到连接完成。
主要特性
- 快速、简单、干净的安装，可锁定的连接器插头块。
- 适合室外和直埋应用 (IP 68)。
- 全分支功能，无需切断主电缆。
- 优化的接头设计，集成了应力消除装置。
- 符合国际接头标准 CENELEC EN 50393。
- 无卤素和防紫外线。
- 保质期长。
- 环保，不受标签要求的约束。

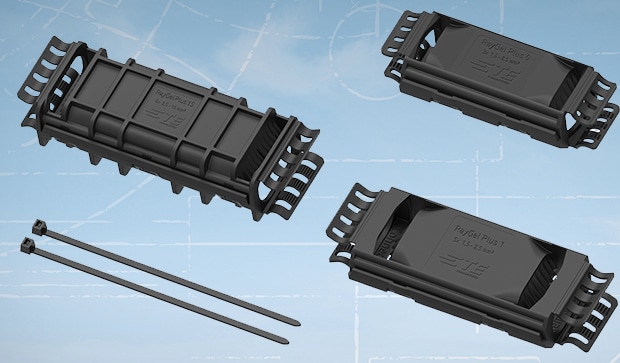

通过将 RayGel Plus 接头充满 PowerGel - 适用于 0.6/1 kV 单芯和多芯聚合电缆，安装地下、直埋和架空的电缆连接会比以往更容易。观看 RayGel Plus 接头安装视频了解更多。
通过将 RayGel Plus 接头充满 PowerGel - 适用于 0.6/1 kV 单芯和多芯聚合电缆，安装地下、直埋和架空的电缆连接会比以往更容易。观看 RayGel Plus 接头安装视频了解更多。
常见问题
常见问答解答
问：什么是 RayGel Plus？
答：RayGel Plus 接头设计为可对 0.6/1 kV 或更低等级的节点连接进行保护、绝缘和密封。RayGel Plus 外壳由无卤聚丙烯制成，并填充有 PowerGel。它们适用于地下、直埋或架空应用（另请参见产品手册 EPP-1917 – RayGel Plus 接头）。
问：RayGel Plus 接头有何作用？
答：提供易于安装的冷应用 LV 直插式和分支接头，适用于截面高达 50 mm² 的单芯聚合物电缆，截面达 16 mm2 的多芯聚合物电缆，采用圆形铝或铜导体，绞合或实心线缆。
问：可使用哪种连接器？
答：RayGel Plus 0 和 1 接头可用于尺寸适合外壳的所有类型，例如端子板、推线连接器、机械块和 C 型压接连接器。RayGel Plus 2 和 3 具有通用连接器插头块，设计用于卡入外壳底部。辅助工具有助于插入滑动螺母并将其固定到位，直到连接完成。这些连接器具有完整的分支功能，无需切断主电缆。
问：可以使用哪些类型的电缆？
答：RayGel Plus 接头设计用于单芯和多芯无铠装电缆，采用圆形铜或铝导体，包括绞合和实心线缆。所有接头均使用具有 PVC 绝缘层的电缆进行测试。
问：什么是 PowerGel 密封剂？
答：TE Connectivity 的 PowerGel 密封剂用于许多其他产品，能够为地下、直埋、浸没和架空应用提供密封和绝缘。凝胶结合了固体和液体绝缘材料的优点。它具有像软橡胶一样的形状记忆，但可以很容易地适应复杂的形状，并能够像液体一样“润湿”表面以提供密封。PowerGel 专为电力电缆而开发，可承受 -40°C 至 90°C 以上的温度。
问：RayGel Plus 接头是否抗紫外线且无卤素？
答：是的，外壳和 PowerGel 能够抗紫外线且无卤素。
问：PowerGel 安装后会变硬或发生变化吗？
答：不会。PowerGel 密封胶将保持其物理特性。它不会变硬或变脆。
问：这些材料能否在严苛环境中保持稳定？
答：可以，RayGel Plus 外壳和 PowerGel 密封剂能够承受工业厂房或其他高腐蚀区域的严苛环境的考验。外壳在机械设计上很坚固。
问：RayGel Plus 阻燃吗？
答：盖子和绝缘胶不阻燃。但这两种材料都具有自熄性能。
问：有时我在绝缘胶中看到一些气泡。这是个问题吗？
答：不是。有时在制造过程中，一些气泡会滞留在绝缘胶中。这些气泡不会导致任何性能问题。
问：是否有保质期，安装后能使用多长时间？（产品寿命）。
答：RayGel Plus 接头没有保质期。它们的使用寿命超过 30 年。设计目标是与电缆本身一样好，甚至更好。
问：RayGel Plus 可以重复使用吗？能否卸下外壳和/或连接器并重新安装它们？
答：不能，该套件不可重复使用。绝缘胶可能会留在连接器上或以某种方式发生变化，从而妨碍良好密封。但它被认为是可重入的。可以很轻松地从接头上取下外壳和 PowerGel。
问：提供哪些安全数据表？
答：RayGel Plus 接头不需要或为其提供 MSDS 表。PowerGel 以固化形式提供。因此，该接头被视为不需要 MSDS 的产品。硅凝胶被认为是一种无害的混合物。硅凝胶不被认为是皮肤刺激物，也不被认为对皮肤吸收有害。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
材料系统 硅胶
-
粘合剂涂层 硅胶
-
接头和拼接件技术 冷应用, 冷缩
-
接头和拼接件产品类型 低压凝胶接头
-
绝缘 聚合物
-
包含机械式接管 否, 是
-
闭合方法 卡扣, 卡扣闭合
-
产品系列 RayGel
-
电缆密封 凝胶
-
填充式 PowerGel
-
保存期限 无限制
-
应变消除 是
-
元器件设计 PowerGel 凝胶密封
-
公端几何形状 平行
-
连接器类型 连接器块
-
外壳密封 凝胶
结构特性
-
主导线数量（最大值） 3, 4, 5
-
分支导线数量（最大值） 3, 5
电气特征
-
接头和拼接件电压等级 (kV) ≤ 1
主体特性
-
颜色 黑色
-
分隔方向 水平/垂直
机械附件
-
机械加强件 束线带
尺寸
-
电缆连接 机械式连接器
-
导体线径范围（主线） (mm²) 1.5 – 6
-
截面范围 (mm²) 1.5 – 2.5, 1.5 – 6, 2.5 – 16, 6 – 16
-
电缆截面（最大值）（主线） (mm²) 2.5, 6, 16
-
电缆截面（最小值）（主线） (mm²) 1.5, 2.5, 6
-
电缆直径（最大值）（主线） (mm) 16, 18, 22, 25, 26
-
分支电缆截面（最小值） (mm²) 1.5, 2.5
-
分支电缆直径（最大值） (mm) 12, 16, 21, 25
-
分支电缆截面（最大值） (mm²) 1.5, 16, 6
-
电缆直径（最小值）（主线） (mm) 10, 14, 8
-
分支电缆直径（最小值） (mm) 14, 8, 9
使用环境
-
工组温度范围 (°C) -20 – 55
-
环境阻力 湿度、风化、雨水、盐水、污水……
-
耐化学性 水和腐殖酸
操作/应用
-
不含硅 否
-
紫外线稳定型 是
-
无卤素 是
-
低烟雾排放 否
-
零排放无标记 Acc (REACH & CLP) 是
-
获得船舶-海洋-造船认证 否
-
无溶剂 是
-
不含铅、镉等重金属 是
-
无毒、无腐蚀性排放，不含异氰酸盐 是
-
零排放 是
行业标准
-
标准 EN 50393
-
获得 CSA 认证 否
-
UL 等级 否
-
设计说明书 CENELEC 50393
产品供货情况
-
接头和拼接件产品供货情况 ANZPAC, 中国, 亚洲, 全球, 欧洲、中东和非洲, 美洲
-
最小订货量 1
包装特性
-
封装数量 1
-
标准装 1
-
最小封装单元 1
-
封装方法 卡盒
其他
-
产品使用 PowerGel 填充盒，用于低压架空线和地下接续。, 室外、架空和直埋式
-
可选其他颜色 否
参考编号
-
TE 内部编号 CAT-RAYGEL-PLUS
