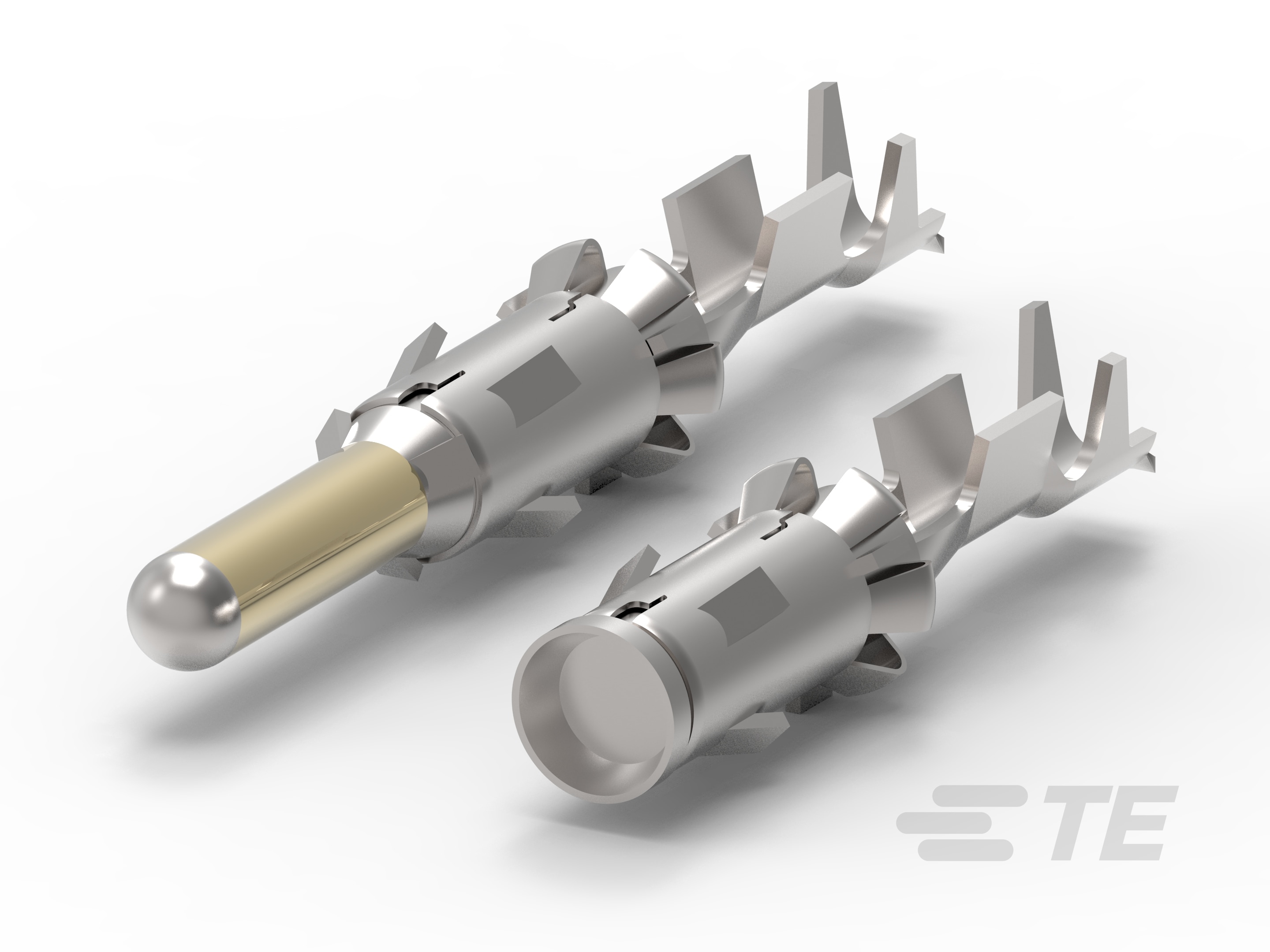

圆形连接器系统，插针和插座

电子版数据手册|

产品特性

端子类型 : 插座 | 插针
线径 (AWG): 13 – 11 | 17 – 13 | 20 – 17 | 24 – 21
线径 (mm²): .2 – .4 | .5 – 1 | 1 – 2.5 | 2.5 – 4
接触面电镀 : 金 (Au) | 银 (Ag) | 锡 (Sn)
主要锁定特性 : 外壳集成 | 无尖刃主体 | 锁定枪

产品	TE 产品编号	文档	端子类型	线径	线径	接触面电镀	主要锁定特性	可密封	接合插针直径	端子传导	端子密封类型	线径查找	线径查找	产品端接到	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
STIFTKONTAKT 2,5MMD	929962-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	-	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	125 °C	-	-40 – 130 °C	-	-
STIFTKONTAKT 2,5MMD	929963-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	外壳集成	否	2.5 mm	25 – 40 A（正常功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	130 °C	29.8 mm	-20 – 130 °C	-	-
2,5MM SYS PIN CONTACT (0,5-1,0MM?)	929963-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	金 (Au)	外壳集成	否	2.5 mm	25 – 40 A（正常功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	130 °C	29.8 mm	-40 – 130 °C	-	-
STIFTKONTAKT 2,5MMD	929964-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	-	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
STIFTKONTAKT 2,5MMD	929965-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	2.5 – 4 mm²	13 – 11 AWG	锡 (Sn)	锁定枪	否	2.5 mm	0 – 24 A（低功率）	-	2.5 mm², 3 mm², 4 mm²	11 AWG, 12 AWG, 13 AWG	导线	130 °C	29.8 mm	-40 – 130 °C	-	-
STIFTKONTAKT 2,5MMD	929966-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	125 °C	-	-40 – 130 °C	-	-
STIFTKONTAKT 2,5MMD	929967-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
2,5MM SWS PIN CONT.(0,5-1,0)	929967-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	金 (Au)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
2,5MM PIN CONTACT	929968-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
BU-KONTAKT 2,5MMD	929969-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	-	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	125 °C	-	-40 – 130 °C	-	-
SOCKET CONTACT 2,5MMD	929970-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	130 °C	20.7 mm	-40 – 130 °C	-	-
2,5MM SOCKET CONTACT	929970-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	银 (Ag)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	140 °C	20.7 mm	-40 – 140 °C	-	-
2,5MM BU-KONTAKT	929970-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	金 (Au)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	150 °C	20.7 mm	-40 – 150 °C	-	-
BU-KONTAKT 2,5MMD	929971-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	非密封	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	130 °C	20.7 mm	-40 – 130 °C	-	-
2,5MM SOCKET CONTACT(1,0-2,5)	929971-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	金 (Au)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	非密封	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	150 °C	20.7 mm	-40 – 150 °C	-	-
BU-KONTAKT 2,5MMD	929972-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	2.5 – 4 mm²	13 – 11 AWG	锡 (Sn)	外壳集成	否	2.5 mm	25 – 40 A（正常功率）	非密封	2.5 mm², 3 mm², 4 mm²	11 AWG, 12 AWG, 13 AWG	导线	130 °C	20.7 mm	-40 – 130 °C	-	-
BU-KONTAKT 2,5MMD	929973-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	125 °C	-	-40 – 130 °C	-	-
BU-KONTAKT 2,5MMD	929974-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
2,5MM SOCKET CONTACT SWS	929974-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	银 (Ag)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	140 °C	20.7 mm	-40 – 140 °C	-	-
2,5MM ST-KONT EDS	929974-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	金 (Au)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	150 °C	20.7 mm	-40 – 150 °C	-	-
2,5MM SWS REC.CONT.	1-929974-4	3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	银 (Ag)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	140 °C	20.7 mm	-40 – 140 °C	-	-
BU-KONTAKT 2,5MMD	929975-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
2,5MM EDS BU-KONT	929975-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	银 (Ag)	外壳集成	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	140 °C	20.7 mm	-40 – 140 °C	-	-
2,5MM SOCKET CONTACT SWS	929975-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	金 (Au)	外壳集成	是	2.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	150 °C	20.7 mm	-40 – 150 °C	-	-
RECEPTACLE CONTACT 1,5MM DIA	929985-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	否	1.5 mm	0 – 24 A（低功率）	-	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	125 °C	-	-40 – 130 °C	-	-
1,5MM SOCK CONTACT	929986-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	否	1.5 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
1,5MM SOCK CONTACT	929987-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	否	1.5 mm	0 – 24 A（低功率）	-	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
1,5MM SOCK CONTACT	929989-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
1,5MM CONT.SOCK SWS	929989-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	银 (Ag)	外壳集成	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	140 °C	20.7 mm	-40 – 140 °C	-	-
DIA1.5 SOCK CONTACT	1-929989-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	外壳集成	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	150 °C	20.7 mm	-40 – 150 °C	-	-
1,5MM SOCK CONTACT	929990-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	是	1.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
1,5MM SOCK CONTACT	929990-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	银 (Ag)	锁定枪	是	1.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
1,5MM SOCK CONTACT SWS	1-929990-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	是	1.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
STIFTKONTAKT 4MM	962862-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	无尖刃主体	否	4 mm	25 – 40 A（正常功率）	-	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
4MM SOCKET CONTACT	962952-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	是	4 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
4MM BUCHS-KONTAKT	962952-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.5 – 1 mm²	20 – 17 AWG	银 (Ag)	锁定枪	是	4 mm	25 – 40 A（正常功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
4MM BUCHS-KONTAKT	962954-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	是	4 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C	-	-40 – 100 °C	-	-
4MM BUCHS-KONTAKT	962954-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	银 (Ag)	锁定枪	是	4 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C	-	-40 – 100 °C	-	-
4MM BUCHS-KONTAKT	962956-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	2.5 – 4 mm²	13 – 11 AWG	锡 (Sn)	外壳集成	是	4 mm	25 – 40 A（正常功率）	单线密封 (SWS)	2.5 mm², 3 mm², 4 mm²	11 AWG, 12 AWG, 13 AWG	导线	130 °C	23 mm	-40 – 130 °C	-	-
DIA 1.5MM CONTACT PIN,ASSY	1703012-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	125 °C	-	-40 – 130 °C	-	-
DIA 1.5MM CONTACT PIN,ASSY	1703013-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
DIA 1.5MM CONTACT PIN	1703013-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	银 (Ag)	锁定枪	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
DIA 1.5MM CONTACT PIN,ASSY	1703013-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	.5 – 1 mm²	20 – 17 AWG	锡 (Sn)	锁定枪	是	1.5 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	125 °C	-	-40 – 130 °C	-	-
DIA 1.5MM CONTACT PIN,ASSY	1703014-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	锁定枪	是	1.5 mm	25 – 40 A（正常功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-
DIA 2.5MM CONTACT WITH WELDING FLAG	1703021-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	.2 – .4 mm²	24 – 21 AWG	锡 (Sn)	锁定枪	否	2.5 mm	25 – 40 A（正常功率）	-	.2 mm², .25 mm², .3 mm², .4 mm²	21 AWG, 22 AWG, 23 AWG, 24 AWG	母排	125 °C	-	-40 – 130 °C	-	-
HIGH PRESSURE SOCKET 4MM	1718188-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1 – 2.5 mm²	17 – 13 AWG	锡 (Sn)	无尖刃主体	否	4 mm	25 – 40 A（正常功率）	-	1 mm², 1.25 mm², 1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG, 16 AWG, 17 AWG	导线	125 °C	-	-40 – 130 °C	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 外壳集成 | 无尖刃主体 | 锁定枪
可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 非密封

接触件特性

端子制造 冲压成形
端子大小 1.5mm | 2.5mm | 4mm
典型额定电流 (A) 8 | 10 | 20 | 34 | 40
压接类型 F 型压接
导线端子端接区域电镀材料 金 | 银 | 锡
端子类型 插座 | 插针
接触面电镀 金 (Au) | 银 (Ag) | 锡 (Sn)
接合插针直径 (mm) 1.5 | 2.5 | 4
接合插针直径 (in) .059 | .06 | .098 | .157

端接特性

线缆端接方法 压接 | 焊接
产品端接到 导线 | 母排

尺寸

兼容的绝缘直径范围 (mm) 1.15 – 1.6 | 1.2 – 2.1 | 1.4 – 2.1 | 1.9 – 3 | 2.2 – 3 | 2.2 – 2.4 | 2.7 – 3.6 | 6
兼容的绝缘直径范围 (in) .045 – .062 | .047 – .082 | .055 – .083 | .055 – .082 | .074 – .118 | .075 – .118 | .086 – .118 | .087 – .118 | .106 – .141 | .236
线径 (AWG) 13 – 11 | 17 – 13 | 20 – 17 | 24 – 21
线径 (mm²) .2 – .4 | .5 – 1 | 1 – 2.5 | 2.5 – 4
线径查找 (mm²) .2 | .25 | .3 | .4 | .5 | .6 | .75 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 4
线径查找 (AWG) 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24
公端长度 (mm) 20.7 | 23 | 29.8
公端长度 (in) .81 | .814 | .9 | 1.17 | 1.173

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 125 | 130 | 140 | 150
工作温度（最大值） (°F) 212 | 266 | 284 | 302
工组温度范围 (°C) -40 – 140 | -40 – 130 | -40 – 100 | -40 – 150 | -20 – 130
工组温度范围 (°F) -40 – 302 | -40 – 212 | -40 – 284 | -40 – 266 | -4 – 266

操作/应用

与电线基础材料兼容铜

行业标准

与机构/标准产品兼容 AK | LV214

包装特性

封装方法 Carton | Reel | Roll | 带
封装数量 1500 | 2500 | 3000 | 3200 | 3500 | 3800 | 4000 | 4500 | 5000

其他

端子传导 0 – 24 A（低功率） | 25 – 40 A（正常功率）

参考编号

TE 内部编号 CAT-R7602-T273

圆形连接器系统，插针和插座

产品特性

端子类型 : 插座 | 插针

线径 (AWG): 13 – 11 | 17 – 13 | 20 – 17 | 24 – 21

线径 (mm²): .2 – .4 | .5 – 1 | 1 – 2.5 | 2.5 – 4

接触面电镀 : 金 (Au) | 银 (Ag) | 锡 (Sn)

主要锁定特性 : 外壳集成 | 无尖刃主体 | 锁定枪

产品类型特性

插座种类 180°

主要锁定特性 外壳集成 | 无尖刃主体 | 锁定枪

可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 非密封

接触件特性

端子制造 冲压成形

端子大小 1.5mm | 2.5mm | 4mm

典型额定电流 (A) 8 | 10 | 20 | 34 | 40

压接类型 F 型压接

导线端子端接区域电镀材料 金 | 银 | 锡

端子类型 插座 | 插针

接触面电镀 金 (Au) | 银 (Ag) | 锡 (Sn)

接合插针直径 (mm) 1.5 | 2.5 | 4

接合插针直径 (in) .059 | .06 | .098 | .157

端接特性

线缆端接方法 压接 | 焊接

产品端接到 导线 | 母排

尺寸

兼容的绝缘直径范围 (mm) 1.15 – 1.6 | 1.2 – 2.1 | 1.4 – 2.1 | 1.9 – 3 | 2.2 – 3 | 2.2 – 2.4 | 2.7 – 3.6 | 6

兼容的绝缘直径范围 (in) .045 – .062 | .047 – .082 | .055 – .083 | .055 – .082 | .074 – .118 | .075 – .118 | .086 – .118 | .087 – .118 | .106 – .141 | .236

线径 (AWG) 13 – 11 | 17 – 13 | 20 – 17 | 24 – 21

线径 (mm²) .2 – .4 | .5 – 1 | 1 – 2.5 | 2.5 – 4

线径查找 (mm²) .2 | .25 | .3 | .4 | .5 | .6 | .75 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 4

线径查找 (AWG) 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24

公端长度 (mm) 20.7 | 23 | 29.8

公端长度 (in) .81 | .814 | .9 | 1.17 | 1.173

使用环境

绝缘选项 非绝缘

工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 125 | 130 | 140 | 150

工作温度（最大值） (°F) 212 | 266 | 284 | 302

工组温度范围 (°C) -40 – 140 | -40 – 130 | -40 – 100 | -40 – 150 | -20 – 130

工组温度范围 (°F) -40 – 302 | -40 – 212 | -40 – 284 | -40 – 266 | -4 – 266

操作/应用

与电线基础材料兼容 铜

行业标准

与机构/标准产品兼容 AK | LV214

包装特性

封装方法 Carton | Reel | Roll | 带

封装数量 1500 | 2500 | 3000 | 3200 | 3500 | 3800 | 4000 | 4500 | 5000

其他

端子传导 0 – 24 A（低功率） | 25 – 40 A（正常功率）

参考编号

TE 内部编号 CAT-R7602-T273
