概述

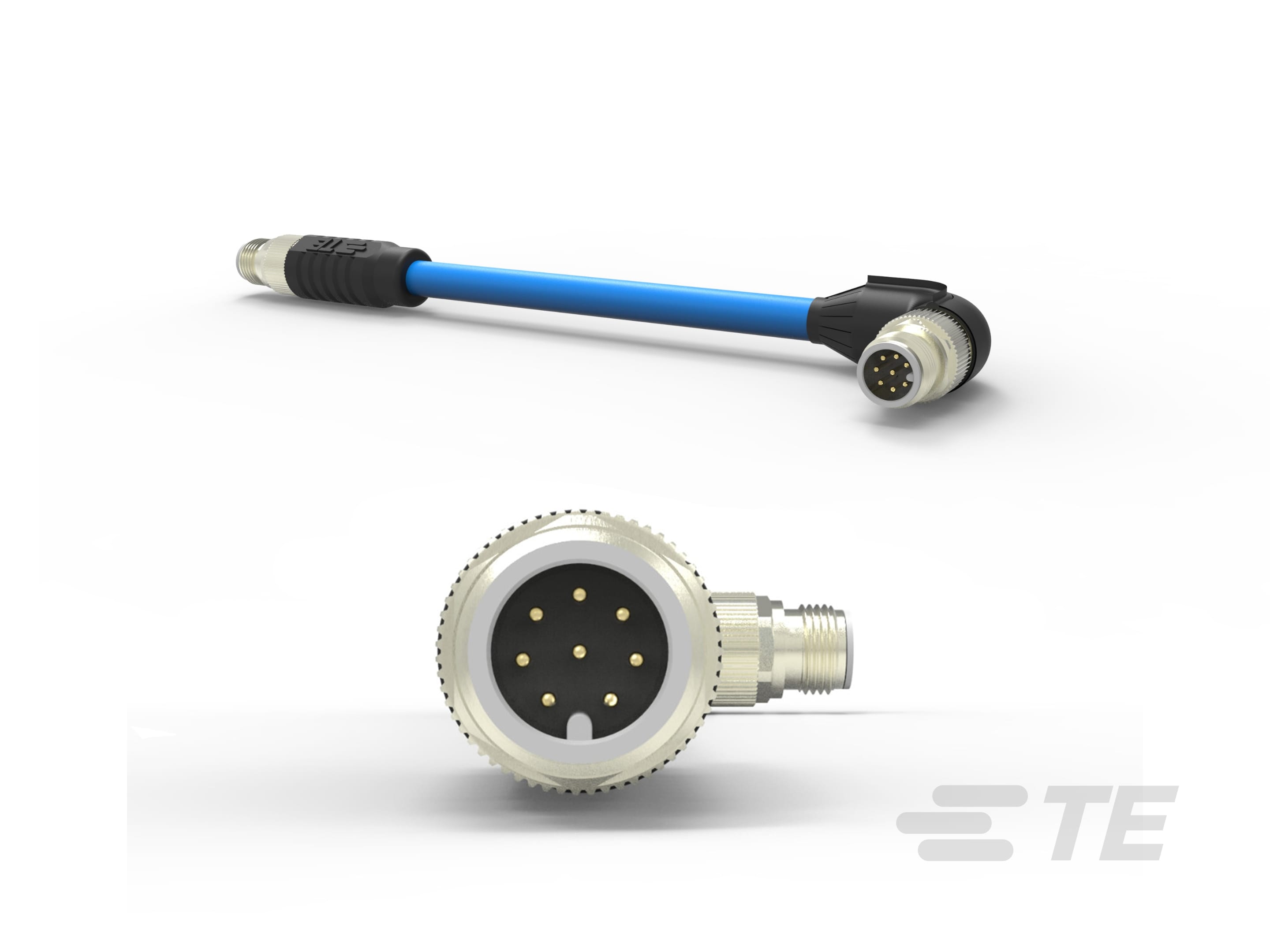

TE 的 A8-M 直角轨道光缆组件 使用紧凑的直型和直角连接器,使光缆可在受限区域内使用。全金属外壳搭配安全的光缆屏蔽端接使系统符合 EN50155 标准。特有的压接光缆应力消除可实现最佳数据速度(最高可达 100Mb/s),同时可避免导线击穿及其引起的系统故障。

压接系统在创建防篡改安装的同时,可避免应力消除的意外解锁。由于其耐火耐烟特性符合 EN45545 HL3 标准,此光缆组件可用在公共交通应用及其他要求耐火耐烟的行业中。

1

Gb/s 数据传输速度

IP67

IP 等级

30V

工作电压

符合 EN50155 标准

预装配光缆可帮助客户缩短安装时间。加固型设计和端子使光缆可以承受剧烈的冲击和振动,符合 EN 61373 Cat1 ClassB 标准。它们可实现最佳数据速度(最高达 10 Gb/s),并且高度可靠,从而可为乘客提供最佳体验以及安全可靠的交通。

应用

  • 公共运输
  • 铁路
  • 有轨电车
  • 大都市
  • 重工业应用
  1. M12 电缆连接器装配视频(视频)

如何为现场配件装配 M12 电缆连接器。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 线束类别  工业标准

  • 性能类别  7 类

  • 屏蔽 

  • 产品类型  电缆组件

  • 连接器类型(A 端)  插头

  • 连接器类型(B 端)  插头

  • 产品种类  圆形

  • 连接器类型  插头

  • 防护罩  带有

  • 产品名称  多对

结构特性

  • 配置  双端

  • 键控 

  • 线序  7 类

主体特性

  • 电缆颜色  蓝色

  • 导体类型  绞线

  • 颜色  蓝色

  • 导体材料  镀锡铜绞线

  • 电缆结构  S/FTP 绞线

  • 屏蔽种类  S/FTP

尺寸

  • 总体电缆外径  8.4 mm [ .33 in ]

  • 电线尺寸 (AWG) 24

使用环境

  • 工作温度范围  -40 – 85 °C [ -40 – 185 °F ]

  • 存储温度范围  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 无卤素 

  • 插头插入周期 (>=) (Cycles) 250

行业标准

  • UL 易燃性等级  UL 94V-0

  • 易燃性等级  LSFRZH

产品供货情况

  • 销售地区  EMEA, 亚洲, 北美洲, 拉丁美洲, 澳大利亚/新西兰

包装特性

  • 封装方法 

其他

  • 电缆组件长度 (m) 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20

  • 电缆组件长度 (ft) 3.28, 4.92, 6.56, 8.2, 9.84, 11.48, 13.12, 14.76, 16.4, 18.04, 19.68, 21.32, 22.96, 24.6, 26.24, 27.88, 29.52, 31.16, 32.8, 34.44, 36.08, 37.72, 39.36, 41.01, 42.65, 44.29, 45.93, 47.57, 49.21, 50.85, 52.49, 54.13, 55.77, 57.41, 59.05, 60.69, 62.33, 63.97, 65.61
