紧凑型压力传感器

紧凑型压力传感器-CAT-PTT0041
  • AST4100

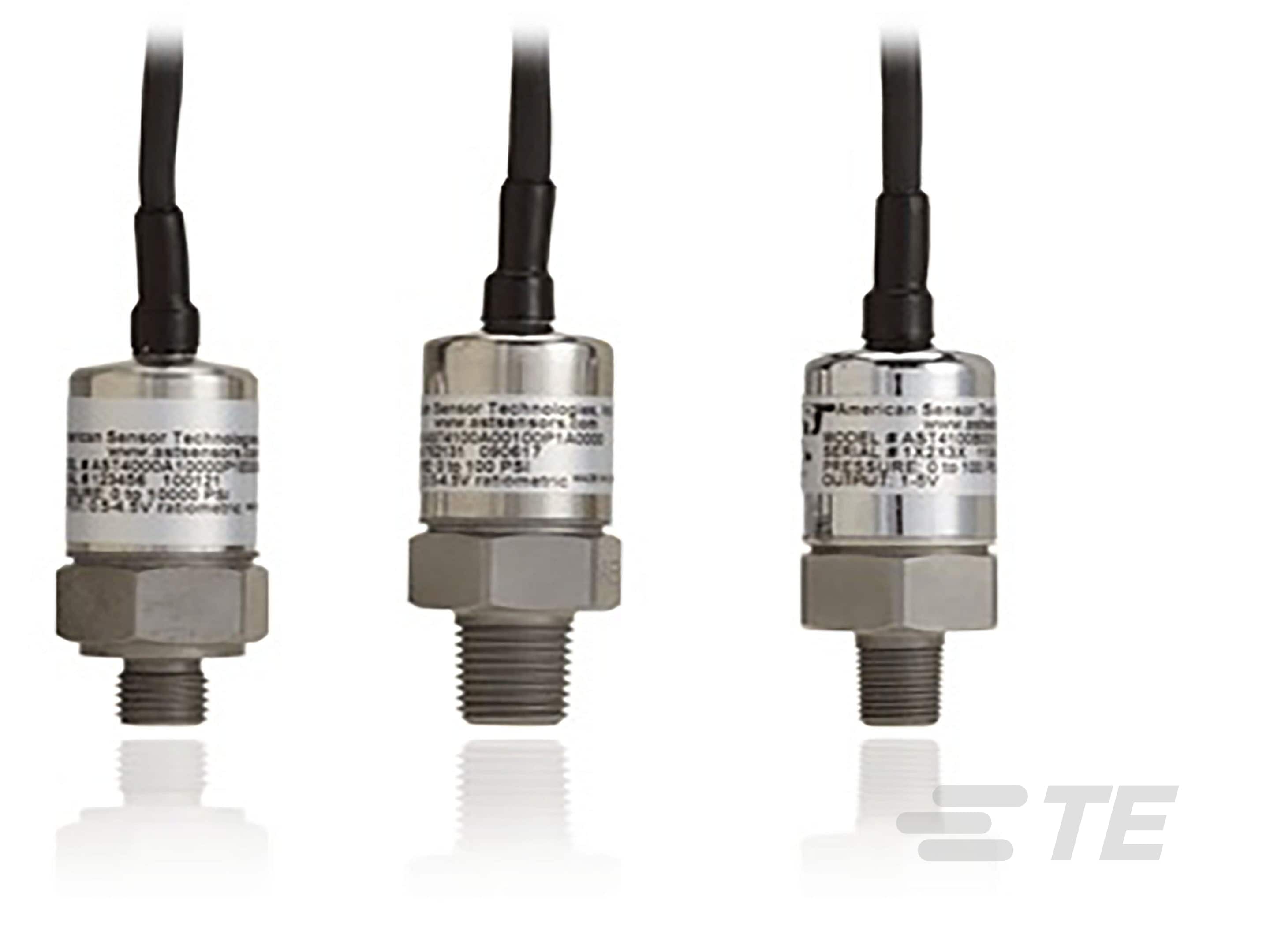

AST4100 压力传感器采用紧凑设计封装和 MEMS 传感器技术。
更多 更少

产品特性

  • 压力传感器类型 : 工业级压力传感器

  • 压力 (bar): 1.723, 2, 3.44, 6.89, 10.34, 17.23, 68.94, 172.36, 206.84, 275.79, 344.73, 689.47, 827.37

  • 压力 (psi): 25, 29, 50, 100, 150, 250, 1000, 2500, 3000, 4000, 5000, 10000, 12000

  • 压力类型 : 量规

  • 电源电压范围 (V): 5, 10 – 28

  • 输出信号类型 : .5 – 4.5 V, 10 mV/V, 1 – 5 V, 20 mV/V, 4 – 20 mA

概述

AST4100 是一款紧凑、低成本、电缆电气连接的压力传感器。 AST4100 主要用于良性环境中，是一款经济的压力感应产品。传感器材料包括 17-4 PH 和 316L 不锈钢，同时也提供镍合金和钛材质用于更为腐蚀性的液体和气体。

特点

  • 高强度不锈钢结构
  • 无油、焊缝或内部 O 型环
  • 宽工作温度范围
  • 压力量程高达 10,000 PSI
  • 低静态和热误差
  • 高性价比
  • 兼容多种液体和气体
  • EMI/RFI 保护
  • 获得 UL/cUL 508 认证
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 压力传感器类型  工业级压力传感器

  • 压力类型  量规

结构特性

  • 电气连接  10 英尺电缆, 2 英尺电缆, 4 英尺电缆, 6 英尺电缆

电气特征

  • 电源电压范围 (V) 5, 10 – 28

主体特性

  • 端口材料  17-4PH, 316L, 浸湿材料

尺寸

  • 产品直径  22.22 mm [ .875 in ]

  • 产品长度 (mm) 656.3, 657.8, 1256.2, 1858.5, 3055.6, 3058.1

  • 产品长度 (in) 25.84, 25.9, 49.46, 73.17, 120.3, 120.4

使用环境

  • 压力 (bar) 1.723, 2, 3.44, 6.89, 10.34, 17.23, 68.94, 172.36, 206.84, 275.79, 344.73, 689.47, 827.37

  • 压力 (psi) 25, 29, 50, 100, 150, 250, 1000, 2500, 3000, 4000, 5000, 10000, 12000

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 输出信号类型  .5 – 4.5 V, 10 mV/V, 1 – 5 V, 20 mV/V, 4 – 20 mA

  • 耐压范围  2X，最小值

  • 压力精度  ±0.5% FSO

其他

  • 传感器选件  无, 无选项

  • 端口接头  1/4 MNPT, 1/8 MNPT, 7/16-20 UNF 公端

参考编号

  • TE 内部编号 CAT-PTT0041
