静态和动态压力传感器

静态和动态压力传感器-CAT-PTT0021

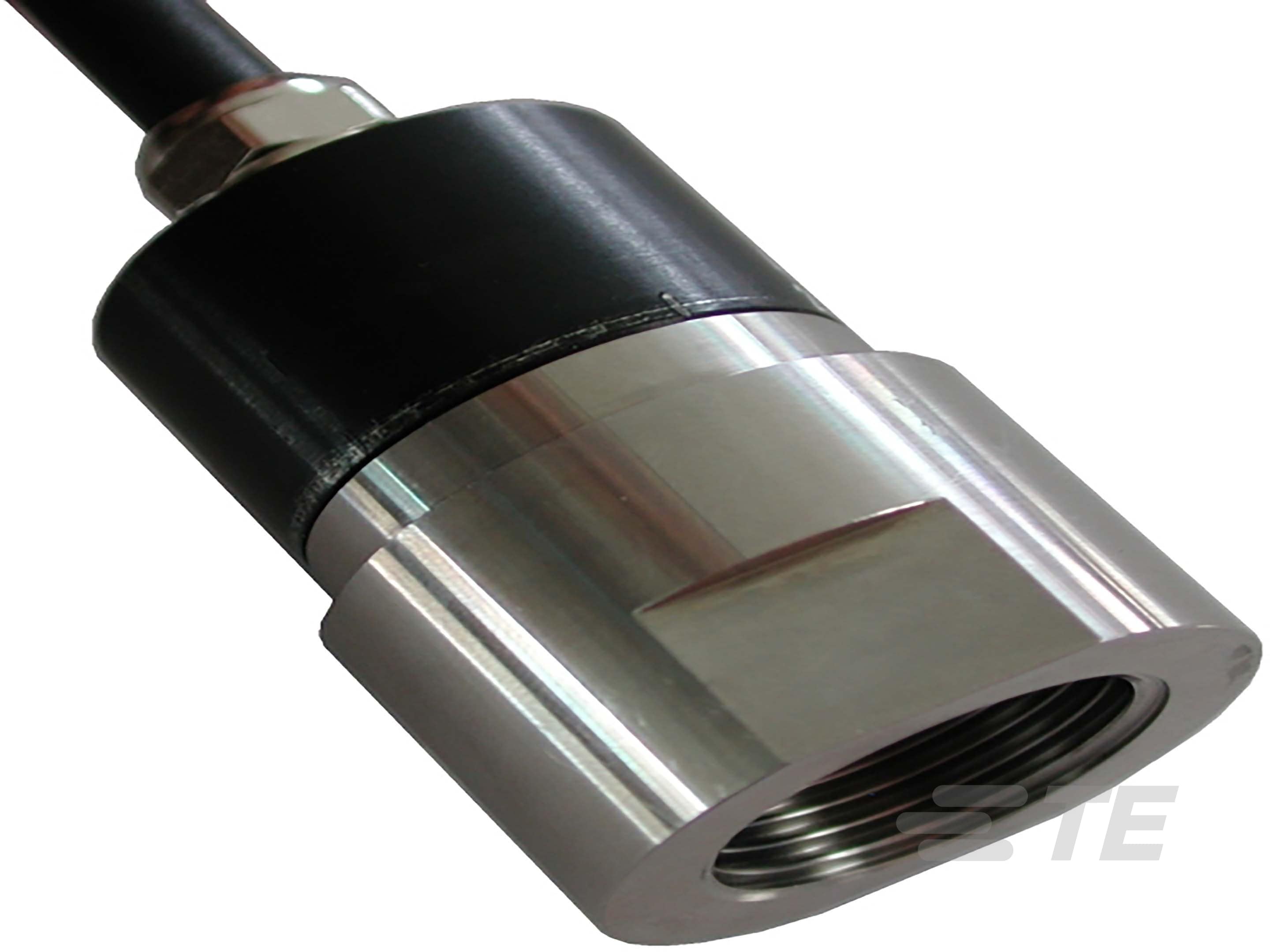

  • MEAS P125
P125 是一款高压传感器，设计用于测量高达 7000 bar (600 kpsi) 的静压和动压。
更多 更少

产品特性

  • Pressure Sensor Type : Industrial Pressure Transducer

  • 压力 (bar): 2000, 4000, 7000

  • 压力 (psi): 30000, 60000, 100000

  • 压力类型 : 量规

  • Supply Voltage Range (V): -15 – 15, 10, 10 – 26, 10 – 30

  • Output Signal Type : 16±0.3 mA, 20 mV, 4±0.2 V, 5±0.25 V

配置产品并获取产品报价

概述

这款传感器采用机械设计和不锈钢结构，能承受极度严苛的液体测试和疲劳测试。 传感元件采用经过温度补偿并由薄膜应变片组成的惠斯通电桥。MEAS 提供放大模拟输出版本，包括 0.5-4.5 V、0-5 V 和 4-20 mA。



XPM6 采用小型齐平膜设计，可测量高达 1000 bar (15 kpsi) 的压力



作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc. 常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。我们的调理器可为传感器供电、放大电子信号和展示数字数据。我们为客户提供成套测量系统，元件配套、配置统一且经过校正，可供客户立即使用。

特点

  • 测量量程： 2000 至 7000 bar
  • 不锈钢
  • 坚固耐用，适合疲劳测试
  • 可选标准大信号输出
  • 适用于静态和动态应用
  • 线性： ±0.3% F.S.
  • M16x1.5 螺纹，适用于高压接头
  • 模拟拉力和电流输出

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Pressure Sensor Type  Industrial Pressure Transducer

  • 压力类型  量规

电气特征

  • Supply Voltage Range (V) -15 – 15, 10, 10 – 26, 10 – 30

尺寸

  • 尺寸  直径 29 mm [ 直径 1.14 in ]

使用环境

  • 压力 (bar) 2000, 4000, 7000

  • 压力 (psi) 30000, 60000, 100000

  • 工作温度范围  -20 – 80 °C [ -4 – 176 °F ]

操作/应用

  • 耐压范围  1.2X, 1.5X FS

  • Output Signal Type  16±0.3 mA, 20 mV, 4±0.2 V, 5±0.25 V

  • 压力精度  ±0.5% FSO

其他

  • 传感器选件  单极 .5 - 4.5V, 单极 4 - 20mA, 双极 0 - 5V, 电缆长度, 连接器输出

参考编号

  • TE 内部编号 CAT-PTT0021
