高压干式插接式变压器终端

RAYCHEM

RAYCHEM PHVT

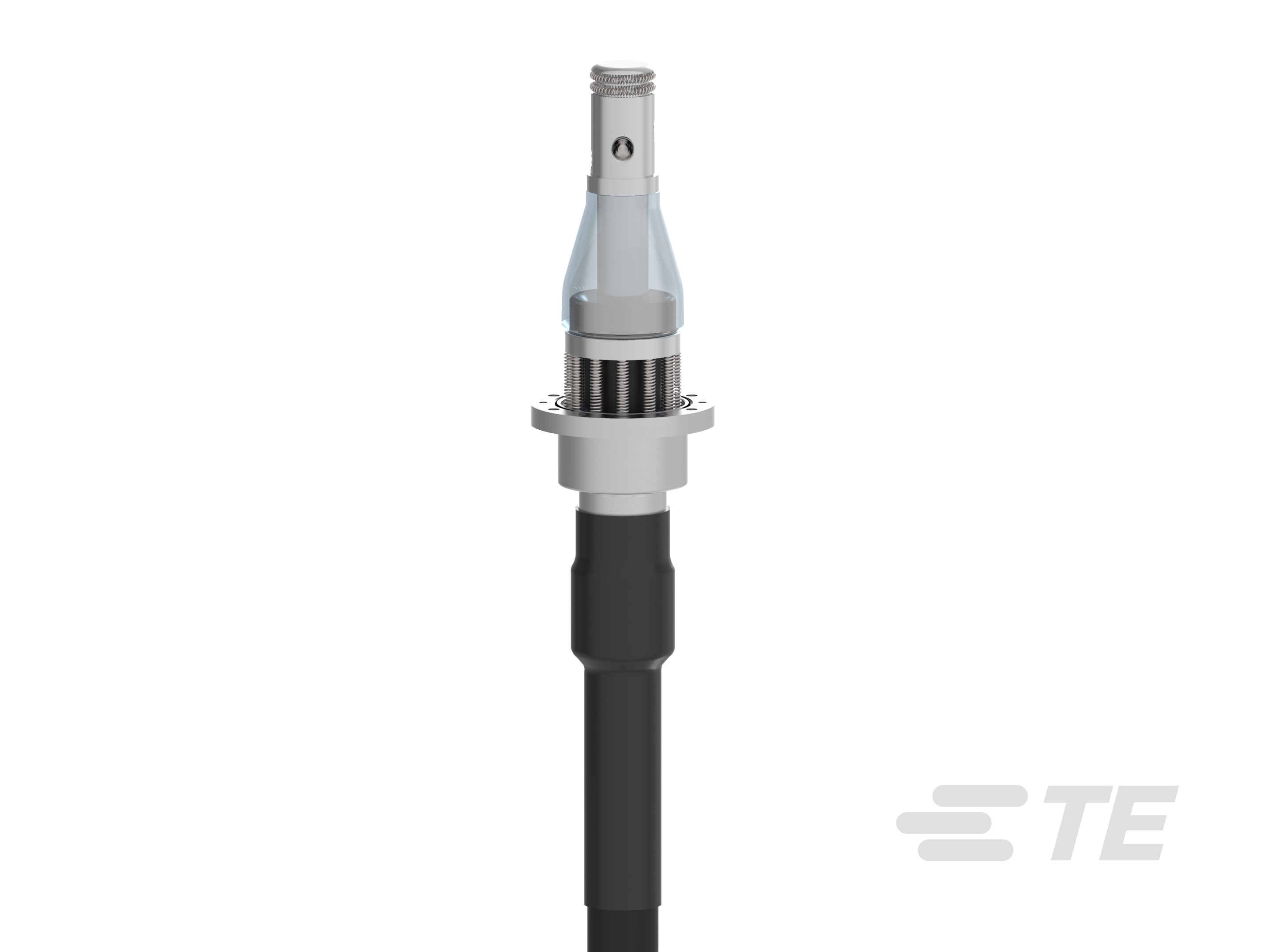

TE Connectivity (TE) 的瑞侃高压干式插接式变压器终端 (PHVT) 设计用于高达 245 kV 的电压，可安装在变压器电缆进口护套中。

更多更少

联系我们

产品特性

产品供货情况 : 全球
安装技术 : 冷应用
电压等级 (kV): ≤ 170 | ≤ 245 | ≤ 145 | ≤ 72
电缆屏蔽种类 : 可调 | 导线
芯数 : 1

产品	TE 产品编号	文档	电压等级	电缆屏蔽种类	芯数	兼容的电缆截面范围	兼容的绝缘直径范围	绝缘材料	护套外径	电源元件选项	欧盟 RoHS 符合性	欧盟 ELV 符合性
PHVX-170	BM9662-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 170 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-A-D40A-71-A	EN0163-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D34A-66-A	EN0671-064	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-A39A-74-A	EJ3126-005	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-WLD-A40A-78-B	EN5948-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVT-145-INS-SIZE1-ADP	CU0135-005	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D39A-71-A	EN8123-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D21A-57-A	ED5725-064	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-A-D21A-57-A	EH9311-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D35A-78-B	EF9957-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-170-A-E51F-85-A	EF3732-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 170 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-BC-D27A-61-B	BM1897-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-72	BM0693-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 72 kV	可调	1	95 – 2500 mm²	34 – 78 mm	聚合物	0 – 120 mm	包含机械式接管	-	-
PHVX-145-C-D44A-78-B	EN1558-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-170-BC-E57F-96-B	EK8671-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 170 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-C-E64E-102-B	EH6922-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D17A-51-A	EL5014-064	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D39A-71-B	EN0982-064	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-A21A-61-A	EH8263-005	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-A22A-61-A	EN6171-005	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-C-D35A-71-B	BM7528-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D27A-61-A	EH1361-064	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D35A-71-B	EH9572-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D42A-78-B	EF5315-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-A-D31A-66-A	EH9412-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D21A-57-A	ED5725-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-245	EJ1777-000	\u4EA7\u54C1\u56FE\u7EB8	≤ 245 kV	可调	1	300 – 2500 mm²	77 – 119 mm	聚合物	0 – 150 mm	包含机械式接管	-	-
PHVT-145-INS-SIZE1	CU0133-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D24A-61-A	BM1532-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVT-145-INS-SIZE1-ADP	CU0135-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	可调	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-
PHVX-145-W-D31A-61-A	EK5299-062	\u4EA7\u54C1\u56FE\u7EB8	≤ 145 kV	导线	1	95 – 2500 mm²	34 – 108 mm	聚合物	0 – 135 mm	包含机械式接管	-	-

概述

PHVT 的设计使其可与聚合物绝缘电缆兼容而无需考虑制造商，并适用于各种电缆结构所需的接地。 整个系统分为环氧树脂绝缘子部分和采用预成型硅胶应力锥的插接部分。

绝缘子是按照 EN 50299 标准设计的。因此，PHVT 适用于符合上述标准的所有变压器。每个单独的绝缘子都进行了全密封处理和测试。此外，对于具有较长结构长度的进口护套，还提供单独的安装框架。可直接在变压器制造商处安装环氧树脂绝缘子和电晕环，用于屏蔽终端，从而节省了现场安装时间，同时降低了电缆进口护套的污染风险。

插接部分由用于控制应力的预成型硅胶主体和可简化安装的机械电缆接线片组成。插头可轻松分离和重新安装，便于维护。可提供用于测试和维护的附件和附加套件。

主要特性

干式接口，无油液
绝缘子符合 EN 50299 标准
耐压密闭的树脂护套
可在 SF6 和绝缘液中工作
预制式硅橡胶应力锥，100% 出厂测试
扭矩控制的多触点导线螺栓
已安装好电晕环
端接安装无需使用专用工具
用于分区的绝缘电缆密封套
按照 IEC 60840 和 IEC 62067 标准进行测试

了解更多

电源电缆端接
产品系列组

立即配置产品并获取产品报价

联系我们
有关其他零件的更多相关信息。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

保存期限 2 年
安装技术 冷应用
电缆屏蔽种类 可调 | 导线
电源元件选项 包含机械式接管

结构特性

芯数 1

电气特征

电压等级 (kV) ≤ 170 | ≤ 245 | ≤ 145 | ≤ 72

主体特性

绝缘材料 聚合物

尺寸

兼容的电缆截面范围 (mm²) 95 – 2500 | 300 – 2500
兼容的绝缘直径范围 (mm) 34 – 108 | 34 – 78 | 77 – 119
兼容的绝缘直径范围 (in) 1.338 – 4.252 | 1.338 – 3.071 | 3.031 – 4.685
护套外径 (mm) 0 – 120 | 0 – 150 | 0 – 135
护套外径 (in) 0 – 4.724 | 0 – 5.314 | 0 – 5.905

操作/应用

电源元件应用类型室内

行业标准

与已批准的标准产品兼容 IEC 60840 | IEC 62067

产品供货情况

产品供货情况全球

包装特性

封装数量 1

参考编号

TE 内部编号 CAT-PHVT

数据表/目录页
