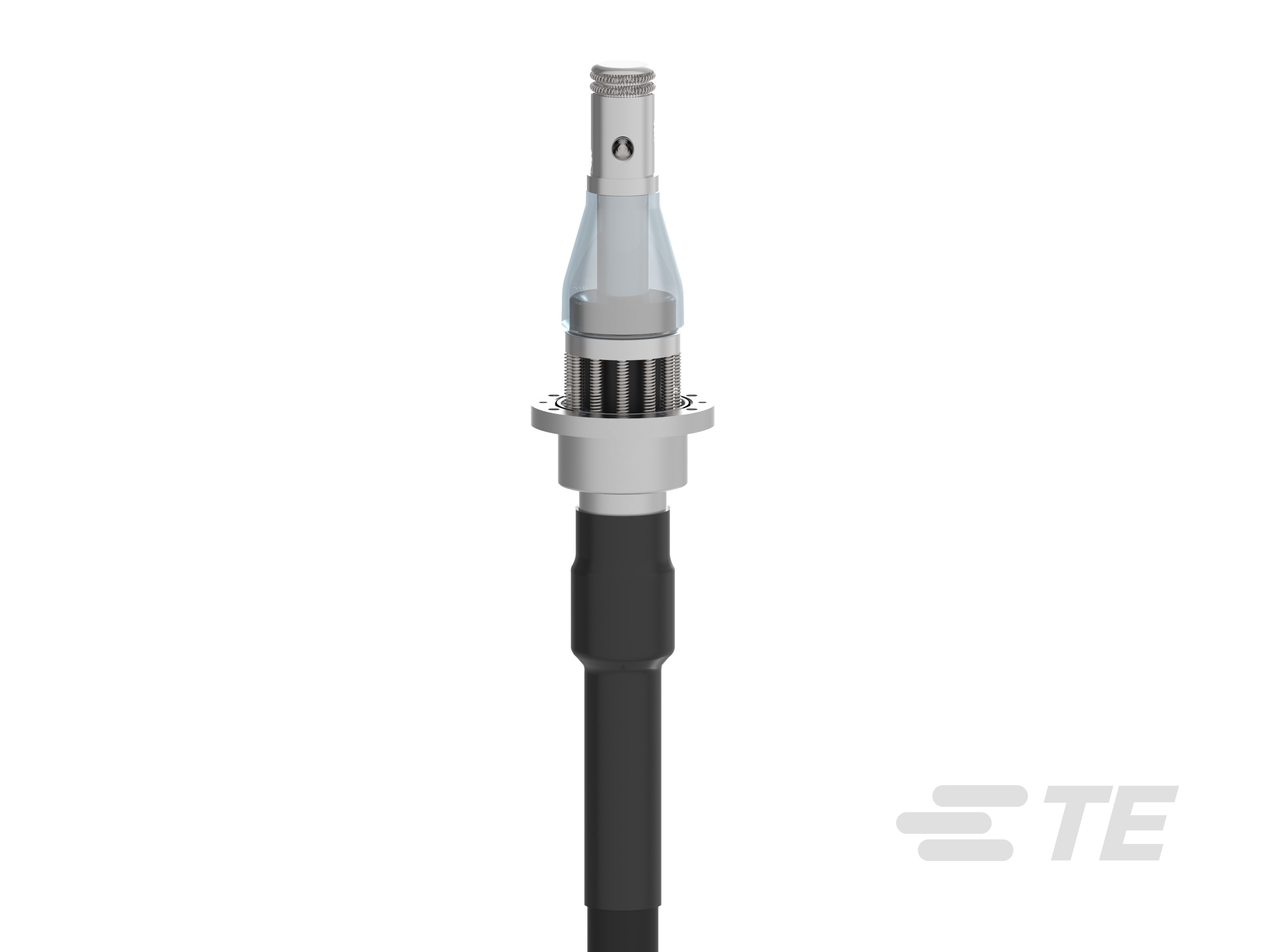

高压终端：插入式GIS开关设备
- RAYCHEM
- RAYCHEM PHVS
产品特性
-
产品供货情况 : 全球
-
安装技术 : 冷缩
-
电压等级 (kV): ≤ 145 | ≤ 170 | ≤ 245 | ≤ 72
-
电缆屏蔽种类 : 可调
-
芯数 : 1
我们的Raychem PHVS高压GIS插入式终端与聚合物绝缘电缆兼容（不受制造商限制），并且可根据各种电缆结构所需的接地要求进行适配。 该系统分为环氧树脂绝缘子部分和使用预成型硅橡胶应力锥的插入式部分。
绝缘子根据IEC 62271-209和IEC 62271-203进行设计和测试。因此，该高压插入式终端适用于符合上述标准的所有GIS。每个绝缘子均经过密封测试。为了确保与IEC 60859要求的充油开关设备尺寸（该标准要求更长的结构长度）兼容，我们提供带适配器的整套装置。环氧树脂绝缘子可直接在GIS制造商处安装，从而节省现场安装时间并降低电缆进线外壳受污染的风险。
插入式部分由用于应力控制的预成型硅胶本体和便于安装的机械式电缆接线端子组成。该插头可轻松分离并重新安装，以便于维护。可提供用于测试和维护的附件及附加套件。
我们的Raychem PHVS必须由经过培训且配备常规工具的安装人员进行安装。
关键特性
- 干式界面，无需注油
- 绝缘子符合IEC 62271-209和IEC 62271-203
- 耐压树脂外壳
- 预制且经过出厂测试的硅橡胶应力锥
- 扭矩控制的多触点导体螺栓
- 安装终端无需特殊工具
- 用于分段连接的绝缘电缆接头
- 根据IEC 60840和IEC 62067进行型式试验
我们的 Raychem PHVS 高压干插式开关装置终端可与任何制造商生产的聚合绝缘电缆兼容。它们采用预成型的硅胶主体和机械电缆接线片，易于安装。它们还提供其他感应功能，以提高电源可靠性。观看我们的视频，了解如何安装 PHVS 终端，适应电压最高 170 kV。
Raychem高压电缆附件
立即配置产品并获取产品报价
-
联系我们
获取有关其他部件的更多相关信息。
常见问题
问：我们的Raychem PHVS高压插入式终端与哪种类型的电缆兼容？
答：我们的Raychem高压插入式终端设计为与聚合物绝缘电缆兼容。它们不受制造商限制，并且可根据各种电缆结构以及所有基于IEC 62271-209的GIS所需的接地要求进行适配。
问：高压插入式终端是否需要维护？
答：我们的干式高压插入式终端不含油，因此无需任何维护。
问：TE是否为高压插入式终端提供安装培训？
答：是的，我们的高压插入式终端属于我们高压电缆附件培训课程的一部分。培训可以在我们的培训中心或您的现场进行。更多信息，请访问TE.com/trainingcenter
问：高压插入式终端是否需要填充绝缘液体？
答：不需要，我们的高压插入式终端不需要液体绝缘。电气绝缘由硅橡胶推入式本体完成，这是一种干式版本，无泄漏。
问：安装高压插入式终端是否需要特殊工具？
答：我们的PHVS和机械连接器无需任何特殊工具即可安装。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
保存期限 2 年
-
安装技术 冷缩
-
电缆屏蔽种类 可调
-
电源元件选项 包含机械式接管
结构特性
-
芯数 1
电气特征
-
电压等级 (kV) ≤ 145 | ≤ 170 | ≤ 245 | ≤ 72
主体特性
-
绝缘材料 聚合物
尺寸
-
兼容的电缆截面范围 (mm²) 95 – 2500
-
兼容的绝缘直径范围 (mm) 34 – 108 | 34 – 78
-
兼容的绝缘直径范围 (in) 1.338 – 4.252 | 1.338 – 3.071
-
护套外径 (mm) 0 – 135 | 0 – 120
-
护套外径 (in) 0 – 4.724 | 0 – 5.314
操作/应用
-
电源元件应用类型 室内
行业标准
-
与已批准的标准产品兼容 IEC 60840
产品供货情况
-
产品供货情况 全球
包装特性
-
封装数量 1
