最高145 kV高压插入式内锥接头
- RAYCHEM
- RAYCHEM PHVJ
- 数据手册 |
产品特性
-
安装技术 : 树脂
-
电压等级 (kV): ≤ 72 | ≤ 145
-
接头和拼接件产品类型 : 插入式内锥接头
-
兼容的导体截面范围 (mm²): 95 – 2000
与Kries电压和局部放电检测系统无缝配合

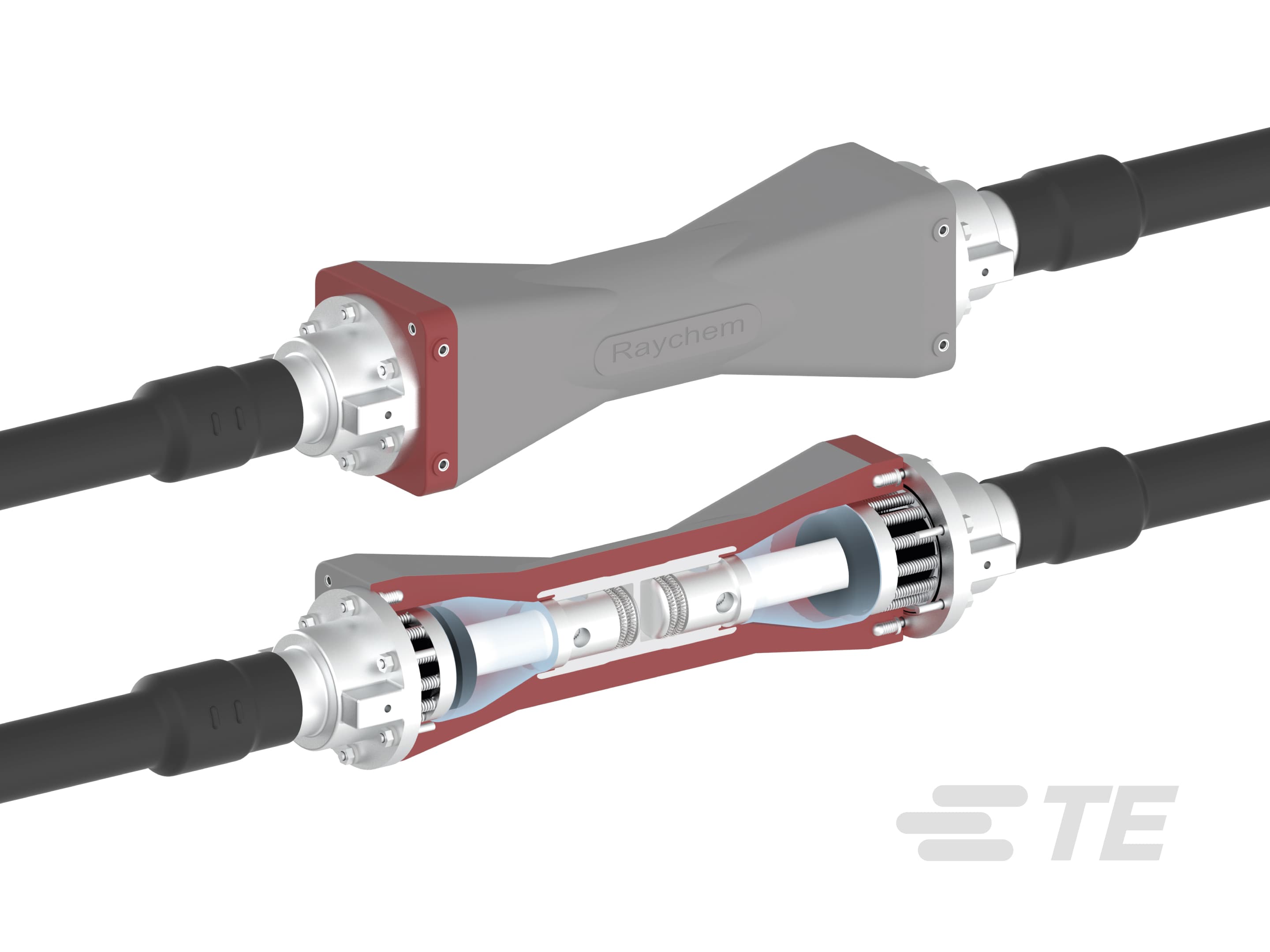

我们的Raychem PHVJ接头与EPR和XLPE电缆兼容（不受制造商限制），并且可根据各种电缆结构所需的接地要求进行适配。 该系统由环氧树脂绝缘子部分和插入式部分组成。
我们的Raychem PHVJ接头可以水平或垂直安装，并配备有固定点用于安装在机架或墙壁上。背对背设计允许在转换接头中连接不同类型的电缆，并且可以快速组装和拆卸以便于测试。
插入式部分由用于应力控制的预成型硅胶本体和用于快速可靠安装的机械式电缆接线端子组成。可提供用于测试和维护的附件及附加套件。提供标准或集成式电压抽头版本。
关键特性
- 防腐蚀和防触摸
- 专为145 kV风电场设计
- 扭矩控制的多触点导体螺栓
- 可实现分段连接
- 安装简便，无需特殊工具
应用领域
我们的 Raychem 干式高压插入式内锥接头 PHVJ 设计用于高达 145kV 的额定电压，适用于海上和陆地应用。这款接头可以水平或垂直安装。它们配有固定点，可安装在机架或墙壁上。使用标准工具即可轻松安装。观看我们的视频，了解如何安装适配电压高达 145 kV 的 Raychem PHVJ 接头。
问：TE Raychem干式高压插入式接头PHVJ可用于哪些场合？
答：我们的TE Raychem PHVJ接头适用于海上和陆上应用。
问：TE Raychem PHVJ内锥接头能否与Kries智能监测设备配合使用？
答：可以，它们可以直接连接，实现集成电缆监测系统的可靠干式连接。
问：安装TE Raychem PHVJ接头需要什么工具？
答：无需特殊工具即可完成安装，包括机械连接器，非常适合风力发电机应用。
问：较大截面积是否有尺寸限制？
答：没有，该系统支持最大2000 mm²的电缆（适用于72 kV系统）和1200 mm²的电缆（适用于145 kV系统）。
问：TE Raychem PHVJ接头是否提供带电压抽头的版本？
答：是的，PHVJ接头提供带或不带电压抽头的版本，可根据需要进行局部放电监测。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
保存期限 无限制
-
接头连接器类型 机械
-
安装技术 树脂
-
接头和拼接件产品类型 插入式内锥接头
电气特征
-
电压等级 (kV) ≤ 72 | ≤ 145
尺寸
-
电缆连接类型 机械式连接器
-
兼容的导体截面范围 (mm²) 95 – 2000
