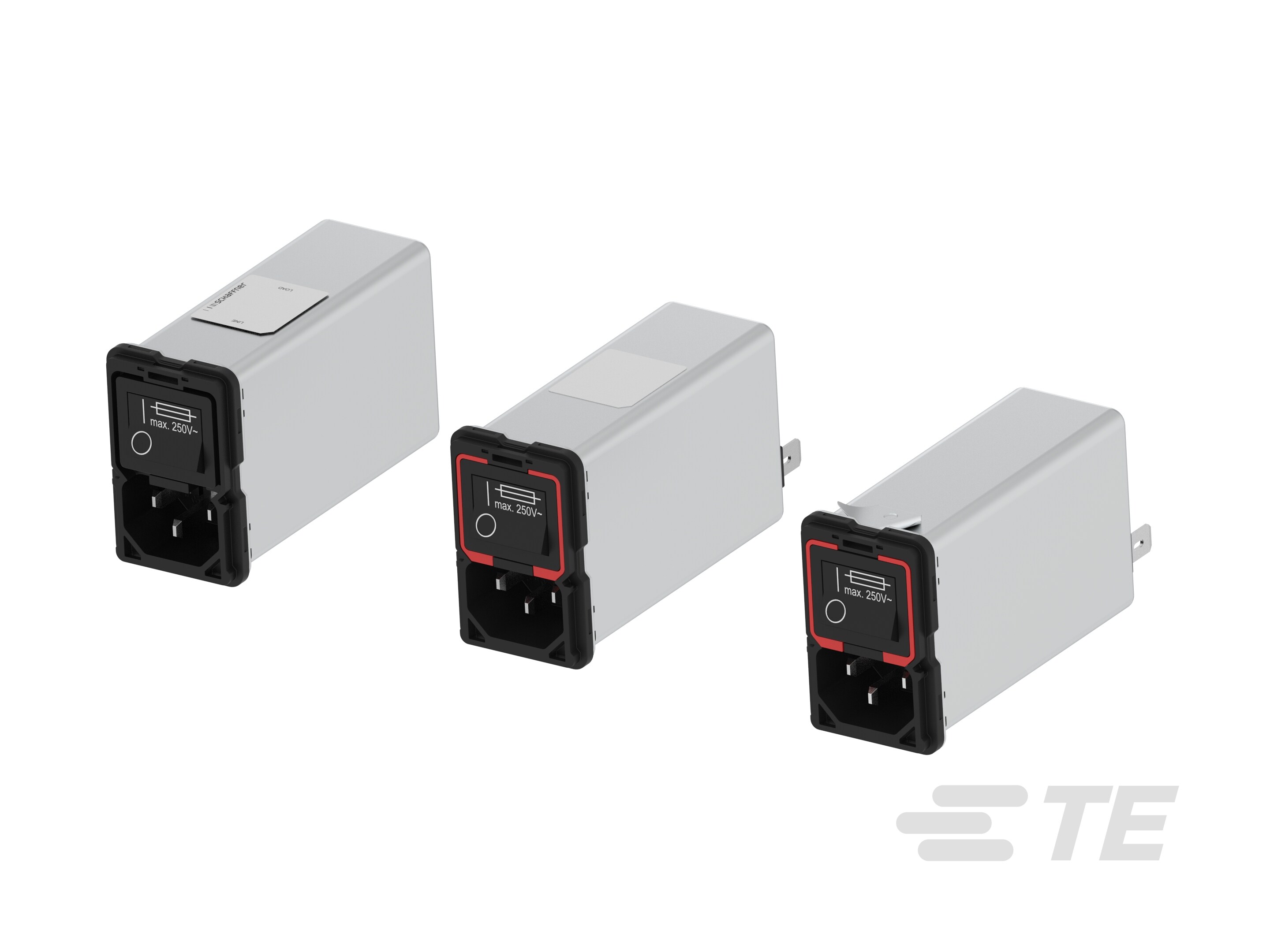

带 EMC 滤波器的 FN9290 电源输入模块 – 超紧凑的双级滤波解决方案

FN9290 是一款超紧凑的电源输入模块，具有双级 EMC 滤波器，可增强衰减性能。这款产品的额定电流高达 10 A，包括一个双保险丝座和一个高质量的 2 极踏板开关。它专为节省空间的安装而设计，可与 Faston 或弹簧笼式终端灵活连接，是各种应用的理想选择。

更多更少

联系我们

产品特性

滤波要求 : 未滤波
额定电流（最大值） (A): 1 | 2 | 4 | 6 | 10
输出端接类型 : FASTON | 接线端子
污染度 : PD2
IP 等级 : IP40

产品	TE 产品编号	文档	额定电流（最大值）	输出端接类型	UL 阻燃性等级	漏泄电流（最大值）（120VAC，60Hz）	漏泄电流（最大值）（250VAC，50Hz）
FN9290B-1-100	812375-SF	3D PDF	1 A	接线端子	UL 94V-2	0 µA	0 µA
FN9299B-1-06	812385-SF	3D PDF	1 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299B-10-06	812389-SF	3D PDF	10 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299-1-100	812390-SF	3D PDF	1 A	接线端子	UL 94V-2	160 µA	280 µA
FN9292B-1-06	814147-SF	3D PDF	1 A	FASTON	UL 94V-2	0 µA	0 µA
FN9292B-4-06	814149-SF	3D PDF	4 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-1-100	812370-SF	3D PDF	1 A	接线端子	UL 94V-2	160 µA	280 µA
FN9290B-4-100	812377-SF	3D PDF	4 A	接线端子	UL 94V-2	0 µA	0 µA
FN9290B-2-100	812376-SF	3D PDF	2 A	接线端子	UL 94V-2	0 µA	0 µA
FN9299-6-100	812393-SF	3D PDF	6 A	接线端子	UL 94V-2	160 µA	280 µA
FN9292-1-06	814142-SF	3D PDF	1 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292-4-06	814144-SF	3D PDF	4 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299B-1-100	812395-SF	3D PDF	1 A	接线端子	UL 94V-2	0 µA	0 µA
FN9292B-10-100	816751-SF	3D PDF	10 A	接线端子	UL 94V-2	0 µA	0 µA
FN9299-1-06	812380-SF	3D PDF	1 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299-2-100	812391-SF	3D PDF	2 A	接线端子	UL 94V-2	160 µA	280 µA
FN9299-4-100	812392-SF	3D PDF	4 A	接线端子	UL 94V-2	160 µA	280 µA
FN9299B-4-100	812397-SF	3D PDF	4 A	接线端子	UL 94V-2	0 µA	0 µA
FN9292B-2-06	814148-SF	3D PDF	2 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290B-10-06	812369-SF	3D PDF	10 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-2-100	812371-SF	3D PDF	2 A	接线端子	UL 94V-2	160 µA	280 µA
FN9299-2-06	812381-SF	3D PDF	2 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299B-6-06	812388-SF	3D PDF	6 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299B-2-100	812396-SF	3D PDF	2 A	接线端子	UL 94V-2	0 µA	0 µA
FN9292-2-06	814143-SF	3D PDF	2 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292-6-06	814145-SF	3D PDF	6 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292-10-06	814146-SF	3D PDF	10 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292B-10-06	814151-SF	3D PDF	10 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-10-06	812259-SF	3D PDF	10 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-4-06	812367-SF	3D PDF	4 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-4-100	812372-SF	3D PDF	4 A	接线端子	UL 94V-2	160 µA	280 µA
FN9290-10-100	812374-SF	3D PDF	10 A	接线端子	UL 94V-2	160 µA	280 µA
FN9290B-6-100	812378-SF	3D PDF	6 A	接线端子	UL 94V-2	0 µA	0 µA
FN9290-4-06	812257-SF	3D PDF	4 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290-6-06	812258-SF	3D PDF	6 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290-6-100	812373-SF	3D PDF	6 A	接线端子	UL 94V-2	160 µA	280 µA
FN9299-6-06	812383-SF	3D PDF	6 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299-4-06	812382-SF	3D PDF	4 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299B-2-06	812386-SF	3D PDF	2 A	FASTON	UL 94V-2	0 µA	0 µA
FN9292B-6-06	814150-SF	3D PDF	6 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290B-2-06	812366-SF	3D PDF	2 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299B-10-100	812399-SF	3D PDF	10 A	接线端子	UL 94V-2	0 µA	0 µA
FN9299B-6-100	812398-SF	3D PDF	6 A	接线端子	UL 94V-2	0 µA	0 µA
FN9290-1-06	812255-SF	3D PDF	1 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290-2-06	812256-SF	3D PDF	2 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-1-06	812365-SF	3D PDF	1 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290B-6-06	812368-SF	3D PDF	6 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290B-10-100	812379-SF	3D PDF	10 A	接线端子	UL 94V-2	0 µA	0 µA
FN9299-10-06	812384-SF	3D PDF	10 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299B-4-06	812387-SF	3D PDF	4 A	FASTON	UL 94V-2	0 µA	0 µA

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

滤波器开关类型 DPST
滤波等级 电感器和电容器
滤波要求 未滤波
输出端接类型 FASTON | 接线端子
接地扼流选件否

结构特性

保险丝选项双

电气特征

电感 L1 (µH) .32 | .78 | 1.7 | 4.4 | 10.9
过压类别 II
电容 Cx1 220
电容 Cy1 1.5
电容 Cy2 .47
额定电流（最大值） (A) 1 | 2 | 4 | 6 | 10
漏泄电流（最大值）（120VAC，60Hz） (µA) 0 | 160
漏泄电流（最大值）（250VAC，50Hz） (µA) 0 | 280

主体特性

产品重量 (g) 147 | 148 | 153 | 154
产品重量 (oz) 5.18 | 5.22 | 5.39 | 5.43

尺寸

产品宽度 49.8 mm [ 1.96 in ]
产品长度 32 mm [ 1.25 in ]
产品高度 93 mm [ 3.66 in ]

操作/应用

冷却方法 自然对流

行业标准

已认证 CSA 22.2 No. 8 1986 | EN 60320 | EN 60601-1 | EN 60939 | EN 60950 | UL 1283 | UL 544
污染度 PD2
IP 等级 IP40
UL 阻燃性等级 UL 94V-2

参考编号

TE 内部编号 CAT-PC9-F9290

数据表/目录页

Power Entry Module with EMC Filter FN9290 pdf 英文版本
