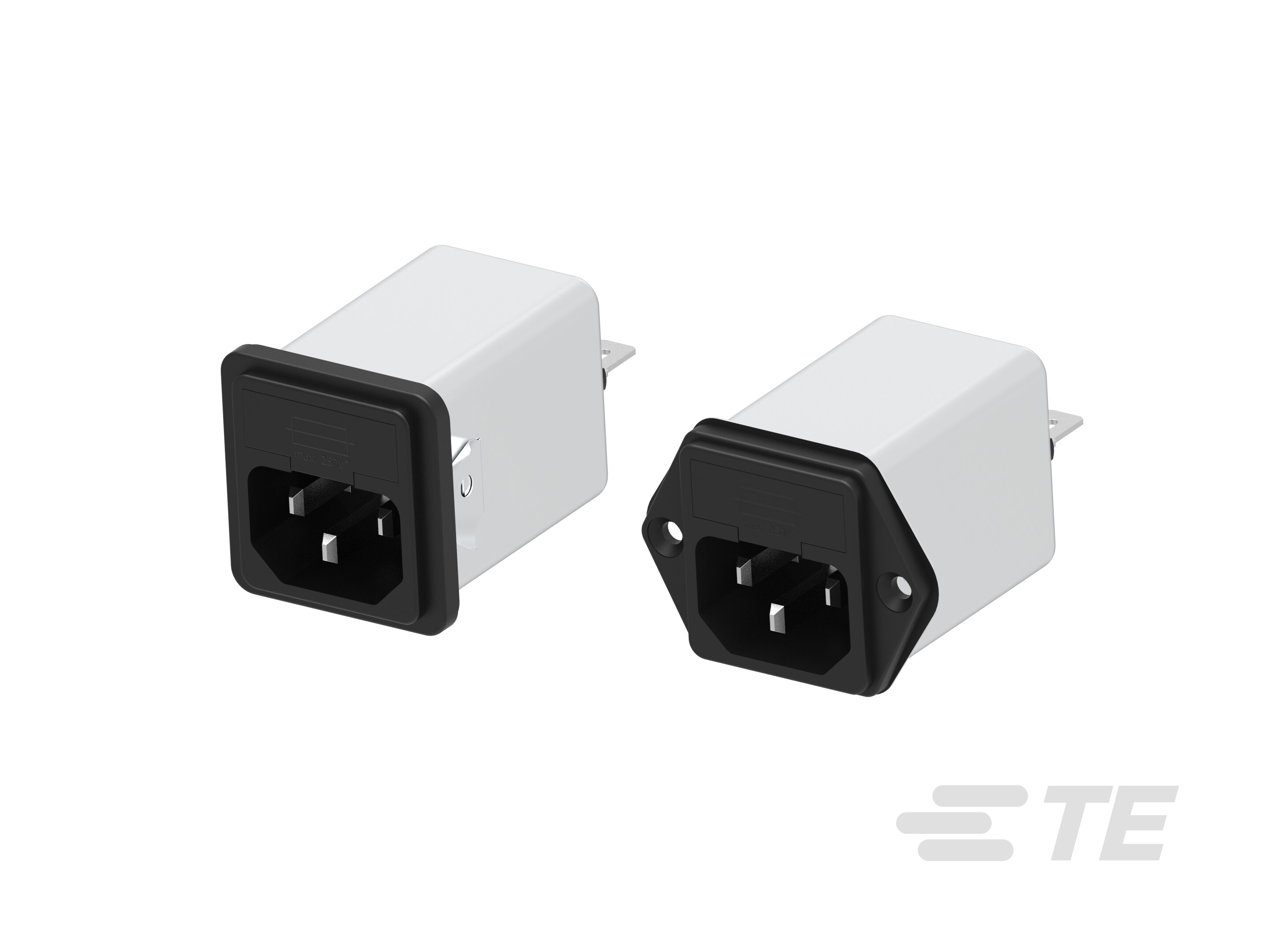

带 EMC 滤波器的 FN9260/FN9261 电源输入模块 – 带保险丝选项的通用解决方案

带 EMC 滤波器的 FN9260/FN9261 电源输入模块 – 带保险丝选项的通用解决方案-CAT-PC9-F9260
FN9260 和 FN9261 可提供高达 10 A 的额定电流，并集成了单或双保险丝座，可提供灵活的保护。这些模块可提供良好的衰减性能，符合 IEC/EN 60601-1 标准，并且可选配减少泄漏电流的版本（A/B 型）。这款产品提供卡入式（S 型）安装版本，现在还提供新的引线选项，以增加安装灵活性。
更多 更少
联系我们

产品特性

  • 滤波要求 : 未滤波

  • 额定电流（最大值） (A): 1 | 2 | 4 | 6 | 10

  • 输出端接类型 : FASTON | 利兹线

  • 污染度 : PD2

  • IP 等级 : IP40

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 滤波器类型  电源输入模块

  • 滤波等级  电感器和电容器

  • 滤波要求  未滤波

  • 输出端接类型  FASTON | 利兹线

结构特性

  • 保险丝选项  双

电气特征

  • 电感 L1 (µH) .2 | .3 | 1 | 2.7 | 5.3

  • 过压类别  II

  • 电容 Cx1  .1

  • 电容 Cy1  .22 | .47 | 2.2

  • 额定电流（最大值） (A) 1 | 2 | 4 | 6 | 10

  • 漏泄电流（最大值）（120VAC，60Hz） (µA) 0 | 40 | 180

  • 漏泄电流（最大值）（250VAC，50Hz） (µA) 0 | 30 | 70 | 310

主体特性

  • 产品重量  55 g [ 1.94 oz ]

尺寸

  • 产品宽度 (mm) 27.8 | 35 | 46 | 46.3

  • 产品宽度 (in) 1.09 | 1.37 | 1.81 | 1.82

  • 产品长度 (mm) 32 | 34 | 46 | 56.1 | 60.8

  • 产品长度 (in) 1.25 | 1.33 | 1.81 | 2.2 | 2.39

  • 产品高度 (mm) 35 | 35.3 | 44.4 | 46.5 | 55.5

  • 产品高度 (in) 1.37 | 1.38 | 1.74 | 1.83 | 2.18

操作/应用

  • 冷却方法  自然对流

行业标准

  • 已认证  CSA 22.2 No. 8-13 | GB/T 15287 | GB/T 15288 | IEC/EN 60939-3 | UL 60939-3

  • 污染度  PD2

  • IP 等级  IP40

  • UL 阻燃性等级  UL 94V-0

参考编号

  • TE 内部编号 CAT-PC9-F9260
