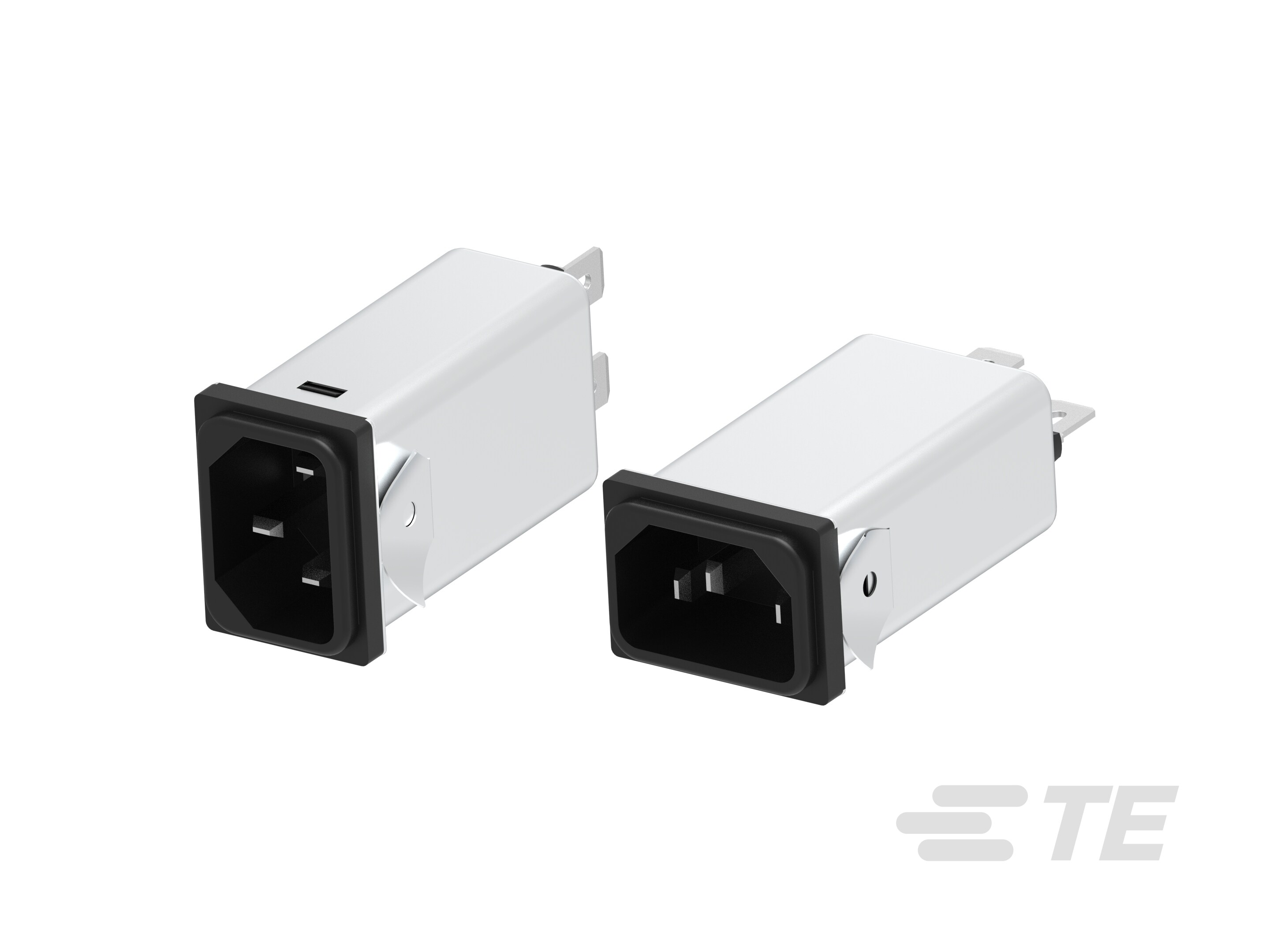

FN9244/FN9244E IEC 插座滤波器 – 卓越的 EMC/RFI 性能，带可选接地线扼流圈

FN9244/FN9244E IEC 插座滤波器 – 卓越的 EMC/RFI 性能，带可选接地线扼流圈-CAT-PC9-F9244
FN9244 和 FN9244E IEC 插座滤波器可提供高达 15 A 的额定电流，以及卓越的衰减性能，可满足严苛的 EMC/RFI 要求。FN9244E 型号包括一个集成的接地线扼流圈，可增强滤波能力。两种型号均提供卡入式（S 和 S1）和热入口 (HI) 版本，并符合 IEC/EN 60601-1 标准，包括可选的医用级（B 型）配置。
更多 更少
联系我们

产品特性

  • 滤波要求 : 未滤波

  • 额定电流（最大值） (A): 1 | 3 | 6 | 8 | 10 | 12 | 15

  • 输出端接类型 : FASTON | 利兹线

  • 污染度 : PD2

  • IP 等级 : IP40

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 滤波器类型  IEC 插座滤波器

  • 滤波等级  电感器和电容器

  • 滤波要求  未滤波

  • 输出端接类型  FASTON | 利兹线

  • 接地扼流选件  是

电气特征

  • 电感 L1 (µH) .4 | .58 | 1.02 | 2.3 | 4 | 4.1 | 13.45 | 59.53 | 59.54

  • 过压类别  II

  • 电容 Cx1  .1

  • 电感 L2 (µH) .1 | .4

  • 电容 Cy1  2.2

  • 额定电流（最大值） (A) 1 | 3 | 6 | 8 | 10 | 12 | 15

  • 漏泄电流（最大值）（120VAC，60Hz） (µA) 0 | 180

  • 漏泄电流（最大值）（250VAC，50Hz） (µA) 0 | 70 | 310

主体特性

  • 产品重量 (g) 38 | 46

  • 产品重量 (oz) 1.34 | 1.62

尺寸

  • 产品宽度 (mm) 22.4 | 27.8

  • 产品宽度 (in) .88 | 1.09

  • 产品长度 (mm) 29.9 | 44 | 48 | 52.5

  • 产品长度 (in) 1.17 | 1.73 | 1.88 | 2.06

  • 产品高度 (mm) 20.1 | 43.95

  • 产品高度 (in) .79 | 1.73

操作/应用

  • 冷却方法  自然对流

行业标准

  • 已认证  CSA 22.2 No. 8 1986 | IEC/EN 60939 | UL 1283

  • 污染度  PD2

  • IP 等级  IP40

  • UL 阻燃性等级  UL 94V-0 | UL 94V-2
