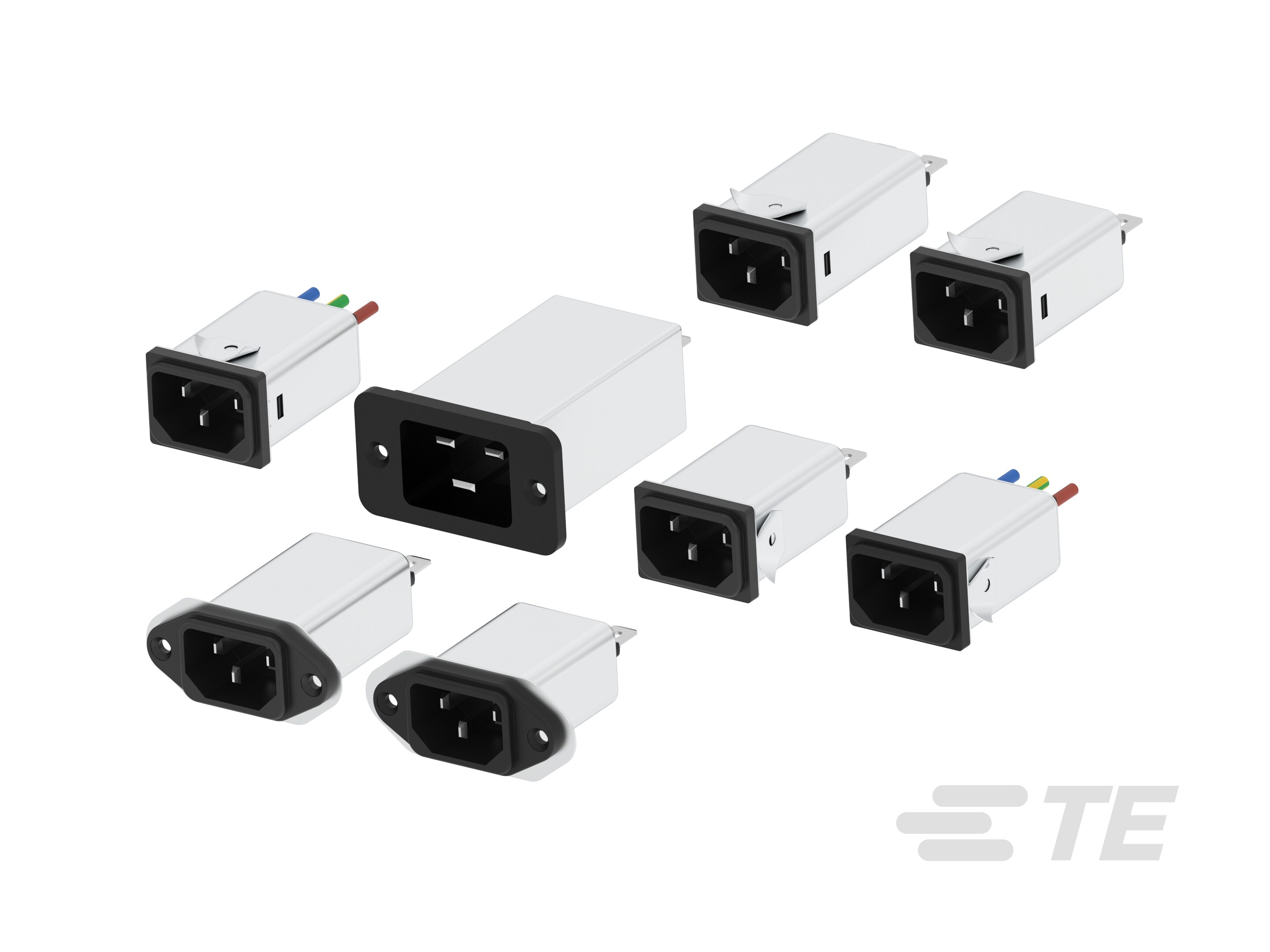

FN9222/FN9222E IEC 插座滤波器 – 具有可选接地线扼流圈的紧凑型 EMC 解决方案

FN9222/FN9222E IEC 插座滤波器 – 具有可选接地线扼流圈的紧凑型 EMC 解决方案-CAT-PC9-F9222
FN9222 和 FN9222E IEC 插座滤波器可提供高达 20 A 的额定电流和出色的性能尺寸比。FN9222E 版本包括一个集成的接地线扼流圈，用于增强 EMC 性能。两种滤波器均提供符合 IEC/EN 60601-1 的医用（B 型）版本，并提供卡入式安装（S 和 S1 型）版本，便于安装。其他选项包括热插座版本（HI 型）、过压保护（Z 型）和宽安装法兰。
更多 更少
联系我们

产品特性

  • 滤波要求 : 未滤波

  • 额定电流（最大值） (A): 1 | 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20

  • 输出端接类型 : FASTON | 利兹线 | 导线引线

  • 污染度 : PD2

  • IP 等级 : IP40

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 滤波器类型  IEC 插座滤波器 | 通用

  • 滤波等级  电感器和电容器

  • 滤波要求  未滤波

  • 输出端接类型  FASTON | 利兹线 | 导线引线

  • 接地扼流选件  是

电气特征

  • 电感 L1 (µH) .075 | .078 | .11 | .225 | .4 | .5 | .54 | .78 | 2.5 | 12

  • 过压类别  II

  • 电容 Cx1  .1 | .33 | .4

  • 电感 L2 (µH) .07 | .075 | .1 | .11 | .225 | .4 | .5 | .78 | 2.5 | 12

  • 电容 Cx2  .1

  • 电容 Cy1  2.2

  • 电容 Cy2  2.2

  • 额定电流（最大值） (A) 1 | 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20

  • 漏泄电流（最大值）（120VAC，60Hz） (µA) 0 | 180

  • 漏泄电流（最大值）（250VAC，50Hz） (µA) 0 | 70 | 310

主体特性

  • 产品重量 (g) 40 | 43 | 46 | 100

  • 产品重量 (oz) 1.41 | 1.51 | 1.62 | 3.52

尺寸

  • 产品宽度 (mm) 22.4 | 25 | 27.8 | 30

  • 产品宽度 (in) .88 | .98 | 1.09 | 1.18

  • 产品长度 (mm) 20.1 | 29.9 | 44 | 48 | 52.5 | 53

  • 产品长度 (in) .79 | 1.17 | 1.73 | 1.88 | 2.06 | 2.08

  • 产品高度 (mm) 20.1 | 43.9 | 43.95 | 44 | 52.8 | 65.8

  • 产品高度 (in) .79 | 1.72 | 1.73 | 2.07 | 2.59

操作/应用

  • 冷却方法  自然对流

行业标准

  • 已认证  CSA 22.2 No. 8 1986 | IEC/EN 60939 | UL 1283

  • 污染度  PD2

  • IP 等级  IP40

  • UL 阻燃性等级  UL 94V-0 | UL 94V-2

参考编号

  • TE 内部编号 CAT-PC9-F9222
