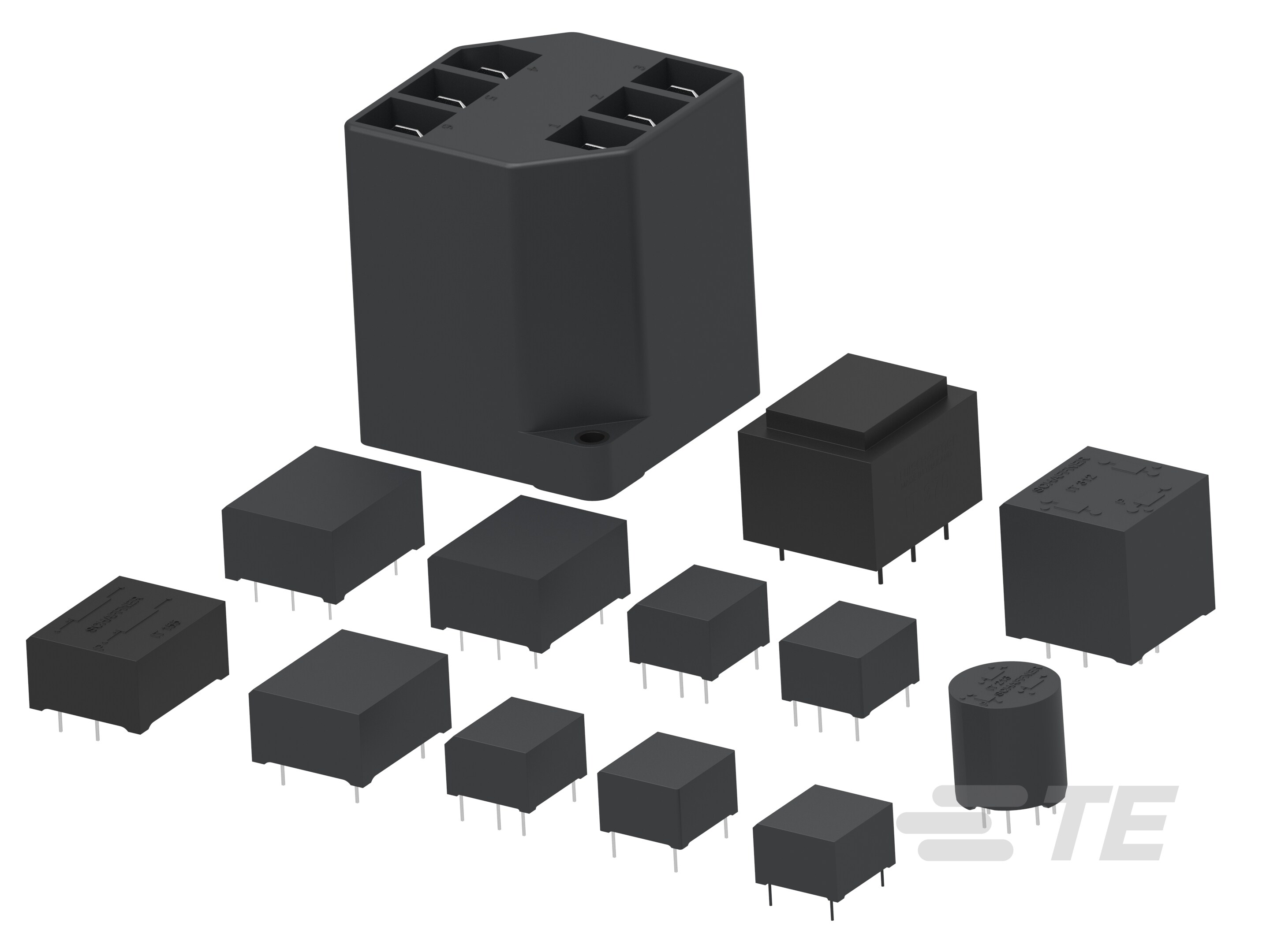

IT 系列脉冲变压器 – 带单或双二次绕组

IT 系列脉冲变压器 – 带单或双二次绕组-CAT-PA5-I
IT 系列脉冲变压器可在驱动电路和电源电路之间提供可靠的电流隔离，并提供单或双二次绕组。单二次绕组版本具有高耐用性，耐电压高达 8 kV，支持高达 3 A 的点火电流，并提供高达 3:1 的匝数比，是稳健开关应用的理想选择。双二次绕组版本可提供高达 4 kV 的耐电压，处理高达 1 A 的点火电流，并具有高达 3:1:1 的匝数比，可满足双输出电路要求。
更多 更少
联系我们

产品特性

  • 额定电流（最大值） (A): .03 | .1 | .25 | 1 | 3

  • 输入端接类型 : PCB 插针

  • 输出端接类型 : PCB 端子

  • UL 阻燃性等级 : UL 94V-0

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 输入端接类型  PCB 插针

  • 输出端接类型  PCB 端子

电气特征

  • 额定电流（最大值） (A) .03 | .1 | .25 | 1 | 3

主体特性

  • 产品重量 (g) 6 | 9 | 13 | 14 | 24 | 25 | 71 | 220

  • 产品重量 (oz) .21 | .31 | .45 | .49 | .84 | .88 | 2.5 | 7.76

尺寸

  • 产品宽度 (mm) 16.7 | 19 | 22.5 | 25.5 | 32.2 | 50

  • 产品宽度 (in) .65 | .74 | .88 | 1 | 1.26 | 1.96

  • 产品长度 (mm) 17.6 | 20 | 25.5 | 27 | 50

  • 产品长度 (in) .69 | .78 | 1 | 1.06 | 1.96

  • 产品高度 (mm) 11.3 | 13.7 | 23.7 | 25 | 60

  • 产品高度 (in) .44 | .53 | .93 | .98 | 2.36

使用环境

  • 工组温度范围  -25 – 75 °C [ -13 – 167 °F ]

行业标准

  • UL 阻燃性等级  UL 94V-0

参考编号

  • TE 内部编号 CAT-PA5-I
