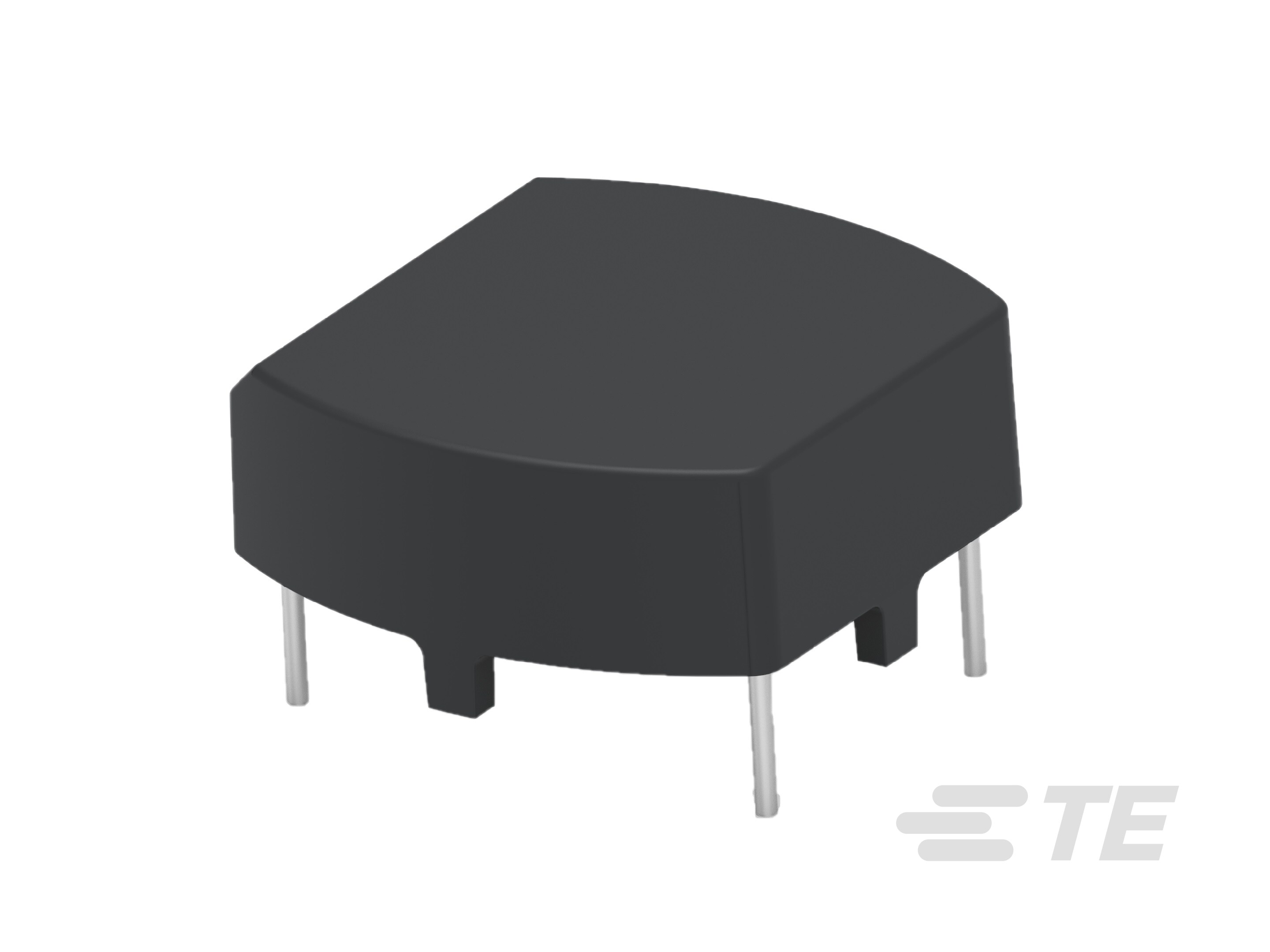

EMC/RFI 扼流圈 RB 系列：用于高性能滤波的电流补偿扼流圈

EMC/RFI 扼流圈 RB 系列：用于高性能滤波的电流补偿扼流圈-CAT-PA3-RC
额定电流为 16 至 50 A，电压处理能力高达 600 VAC 或 1000 VDC。提供 2 线和 3 线配置，以及水平和垂直 PCB 安装选项。采用坚固的设计，具有出色的饱和度和热稳定性。开放式框架结构支持强制和自然对流冷却。简化的插针排列，可轻松集成到 PCB 布局中。
更多 更少
联系我们

产品特性

  • 工作电压（最大值） (VDC): 250

  • 额定电流（最大值） (A): .25 | .3 | .35 | .4 | .5 | .6 | .7

  • 输入端接类型 : PCB 端子

  • 输出端接类型 : PCB 端子

  • 污染度 : PD2

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 输入端接类型  PCB 端子

  • 输出端接类型  PCB 端子

电气特征

  • 过压类别  II

  • 工作电压（最大值） (VDC) 250

  • 额定电流（最大值） (A) .25 | .3 | .35 | .4 | .5 | .6 | .7

主体特性

  • 产品重量  3 g [ .106 oz ]

  • 产品方向  垂直 | 水平

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度 (mm) 7.4 | 17.5

  • 产品宽度 (in) .29 | .68

  • 产品长度 (mm) 15.3 | 17.5

  • 产品长度 (in) .6 | .68

  • 产品高度 (mm) 8 | 17.6

  • 产品高度 (in) .31 | .69

使用环境

  • 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 冷却方法  自然对流

行业标准

  • 已认证  IEC/EN 60938-2

  • 污染度  PD2

  • IP 等级  IP00

  • UL 阻燃性等级  UL 94V-0

参考编号

  • TE 内部编号 CAT-PA3-RC
