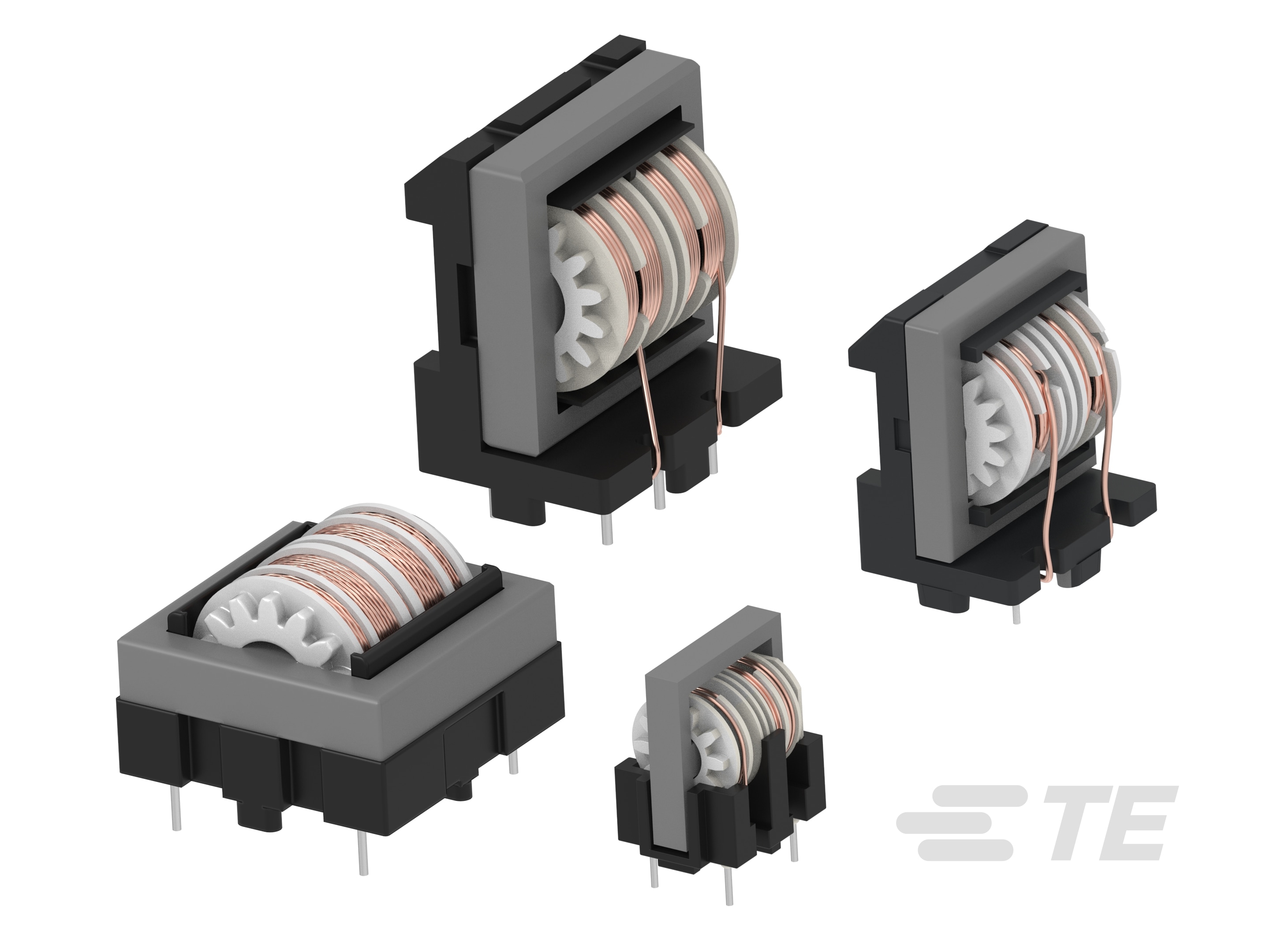

EMC/RFI 扼流圈 EV/EH 系列 | 紧凑型共模抑制

EMC/RFI 扼流圈 EV/EH 系列 | 紧凑型共模抑制-CAT-PA3-EHEV
额定电流高达 5 A 的共模扼流圈，提供四种紧凑尺寸。提供宽带衰减和低漏磁通量，可实现最佳 EMC 性能。采用 UL 级材料制成，完全符合 RoHS 安全和环境标准。
更多 更少
联系我们

产品特性

  • 工作电压（最大值） (VDC): 250

  • 额定电流（最大值） (A): .3 | .5 | .8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 5

  • 输入端接类型 : PCB 端子

  • 输出端接类型 : PCB 端子

  • 污染度 : PD2

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 输入端接类型  PCB 端子

  • 输出端接类型  PCB 端子

电气特征

  • 过压类别  II

  • 工作电压（最大值） (VDC) 250

  • 额定电流（最大值） (A) .3 | .5 | .8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 5

主体特性

  • 产品重量 (g) 10 | 15 | 18 | 20 | 25 | 31 | 70

  • 产品重量 (oz) .35 | .53 | .63 | .71 | .88 | 1.09 | 2.47

  • 产品方向  垂直 | 水平

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度 (mm) 16 | 17.4 | 21 | 24 | 25.5 | 28 | 36

  • 产品宽度 (in) .62 | .68 | .82 | .94 | 1 | 1.1 | 1.41

  • 产品长度 (mm) 21 | 24 | 24.6 | 28 | 29.2 | 36

  • 产品长度 (in) .82 | .94 | .96 | 1.1 | 1.14 | 1.41

  • 产品高度 (mm) 17.8 | 20 | 22.9 | 25 | 27.7 | 29.1 | 34.7 | 42.7

  • 产品高度 (in) .7 | .78 | .9 | .98 | 1.09 | 1.14 | 1.36 | 1.68

使用环境

  • 工组温度范围  -25 – 100 °C [ -13 – 212 °F ]

操作/应用

  • 冷却方法  自然对流

行业标准

  • 污染度  PD2

  • IP 等级  IP00

  • UL 阻燃性等级  UL 94V-0
