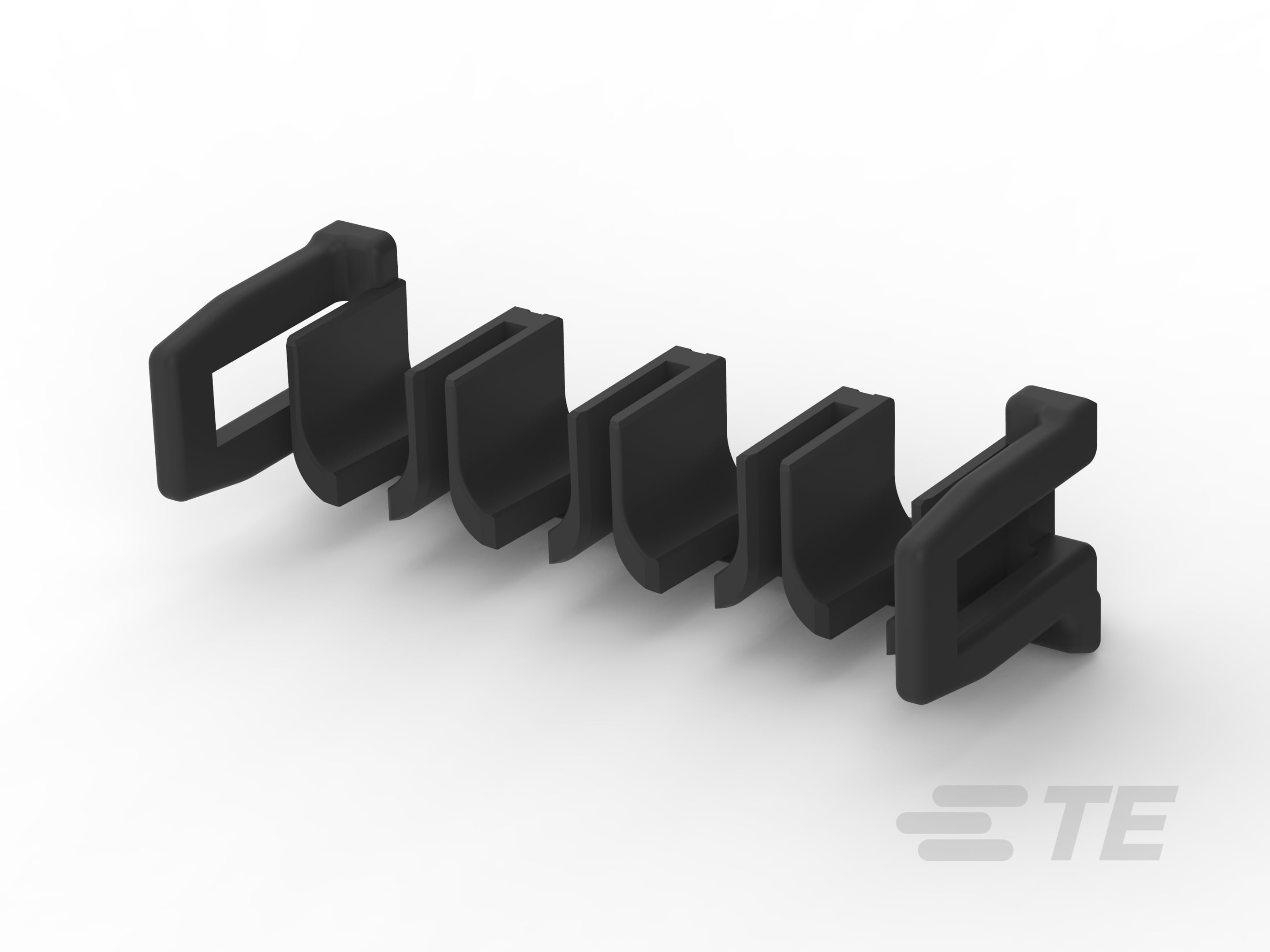

Locking Plate, POWER TRIPLE LOCK, TPA
端子位置卡扣 (TPA) 三重锁定电源连接器与插头和帽插接，有助于确保端子完全到位，以保证其可靠性。
产品特性
-
硬件附件功能 : 位置卡扣
-
连接器硬件附件类型 : TPA（端子位置保证）
-
主要产品颜色 : 黑色
-
主要产品材料 : 玻璃填充尼龙
-
位数 : 6, 8, 12, 10, 2, 5, 4, 3
概述
- 这款连接器用途广泛且易于使用，可通过三种可靠的方式锁定。插头能够与帽或接头一起锁住。CPA（连接器位置卡扣）器件将帽（或头）和插头锁定在一起。TPA（端子位置卡扣）器件有助于确保端子完全到位，以保证其可靠性。
- TPA 可以支持高达 150°C 的高温。
- 每个连接器都提供四种键位选项、多种颜色和防缠绕设计，这些特性有助于促进装配线上的高效连接。
- 提供多达 15 针（间距 6 mm）。
了解有关三重锁定电源连接器系统的更多信息。此概述解释了此连接器系统的装配序列、芯线压接的序列以及 OCEAN 模具系统。
常见问题
常见问答
问：对工作温度有什么要求？
答：全新 POWER TRIPLE LOCK 连接器系统全部采用 V-0 材料，其中标准产品由 PBT 材料制成，温度额定值为 105°C。对于烹饪等高温应用，所用材料的温度额定值为 150°C。
问：选择灼热丝塑壳有什么好处？
答：POWER TRIPLE LOCK 连接器系统提供灼热丝塑壳，使得家用电器制造商可以生产符合 IEC 60335-1 标准的产品。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
硬件附件功能 位置卡扣
-
连接器硬件附件类型 TPA（端子位置保证）
主体特性
-
主要产品颜色 黑色
-
主要产品材料 玻璃填充尼龙
结构特性
-
位数 6, 8, 12, 10, 2, 5, 4, 3
使用环境
-
工作温度（最大值） 150 °C [ 302 °F ]
-
工组温度范围 -55 – 150 °C [ -67 – 302 °F ]
其他
-
欧盟 RoHS 符合性 合规
-
欧盟 ELV 符合性 合规
行业标准
-
灼热丝额定值 高温部件 - 非灼热丝
-
UL 阻燃性等级 UL 94V-0
包装特性
-
封装方法 Bag
-
封装数量 3000, 2000, 1400, 1500, 800, 900, 2500, 3500
参考编号
-
TE 内部编号 CAT-P87074-T669
相关资料
数据表/目录页
POWER TRIPLE LOCK（三重锁定电源连接器）是商标。
