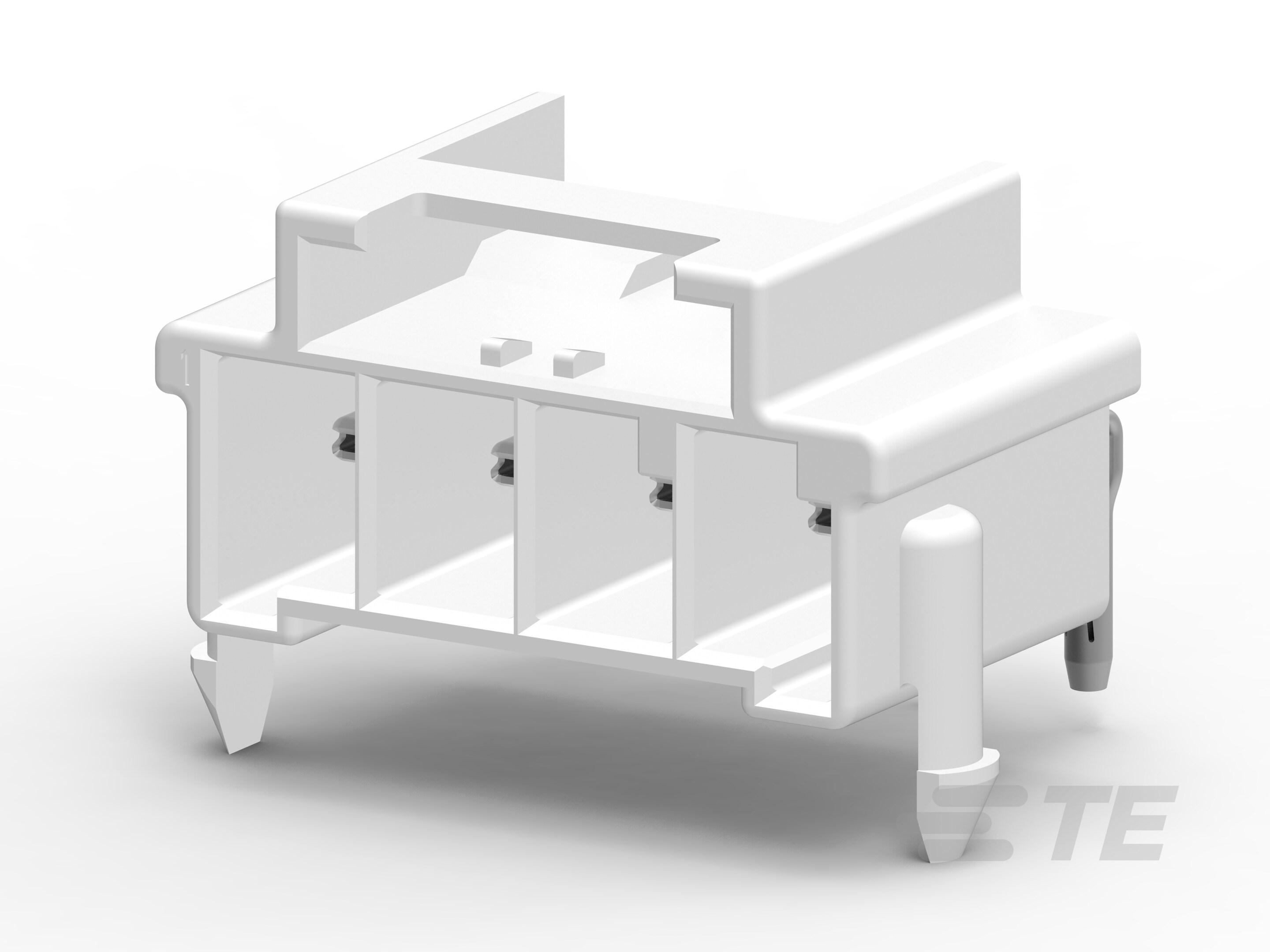

POWER TRIPLE LOCK Header, Standard Temperature
标准温度三重锁定电源连接器接头与对应的插头插接。它们提供多种选项。
产品特性
-
矩形电源连接器类型: 公端
-
连接器和壳体类型: 母端, 母端
-
连接器系统: 线到板
-
中心线（间距）(mm): 6
-
可密封: 否
概述
产品特性
- 这款连接器用途广泛且易于使用，可通过三种可靠的方式锁定。接头和插头锁定在一起。CPA（连接器位置卡扣）器件将接头和插头锁定在一起。TPA（端子位置卡扣）器件有助于确保端子完全到位，以保证其可靠性。
- 标准温度接头支持高达 105°C 的高温。
- 插头与接头插接时，可听到一声“咔哒”声，再次让用户对连接器的可靠性放心。
- 每个连接器都提供四种键位选项、多种颜色和防缠绕设计，这些特性有助于促进装配线上的高效连接。
- 提供多达 15 针（间距 6 mm）。
了解有关三重锁定电源连接器系统的更多信息。此概述解释了此连接器系统的装配序列、芯线压接的序列以及 OCEAN 模具系统。
常见问题
常见问答
问：对工作温度有什么要求？
答：全新 POWER TRIPLE LOCK 连接器系统全部采用 V-0 材料，其中标准产品由 PBT 材料制成，温度额定值为 105°C。对于烹饪等高温应用，所用材料的温度额定值为 150°C。
问：选择灼热丝塑壳有什么好处？
答：POWER TRIPLE LOCK 连接器系统提供灼热丝塑壳，使得家用电器制造商可以生产符合 IEC 60335-1 标准的产品。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
接头类型 全部带罩
-
矩形电源连接器类型 公端
-
连接器和壳体类型 母端, 母端
-
连接器系统 线到板
-
可密封 否
-
连接器和端子端接到 印刷电路板
结构特性
-
装载位置数量 2, 3, 4, 5
-
位数 2, 3, 4, 5
-
PCB 安装方向 垂直, 直角
-
电源位置数量 2, 3, 4, 5
-
行数 1
电气特征
-
工作电压 (VAC) 600
-
工作电压 (VDC) 600
主体特性
-
连接器和键控代码 A
接触件特性
-
端子基材 铜合金
-
端子接触部电镀材料 锡
-
端子布局 直插式
-
端子额定电流（最大值） (A) 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20
-
壳体内的端子定位力 带有
-
端子类型 插针
-
PCB 端子端接区域电镀材料 预镀锡
端接特性
-
线缆端接方法 压接
-
PCB 端接方法 通孔 - 焊接
机械附件
-
接合固定类型 锁闩, 锁闩
-
PCB 安装固定类型 固定柱
-
PCB 安装固定 带有
-
PCB 安装对准 带有
-
接合固定 带有
-
连接器安装类型 板安装
-
PCB 安装对准类型 定位柱, 钉子
壳体特性
-
中心线（间距） 6 mm [ .236 in ]
-
壳体颜色 土黄色
-
外壳材料 PBT GF
使用环境
-
工作温度范围 -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 电源和信号
识别标记
-
电路识别特性 带有
行业标准
-
与已批准的标准产品兼容 UL E28476
-
与机构/标准产品兼容 UL, VDE
-
UL 阻燃性等级 UL 94V-0
-
UL 等级 获得认可
-
灼热丝材料额定值 带 GWFI 850°C 的材料
包装特性
-
封装方法 Carton
其他
-
已忽略的装载位置 0
参考编号
-
TE 内部编号 CAT-P87074-H342
相关资料
数据表/目录页
POWER TRIPLE LOCK（三重锁定电源连接器）是商标。
