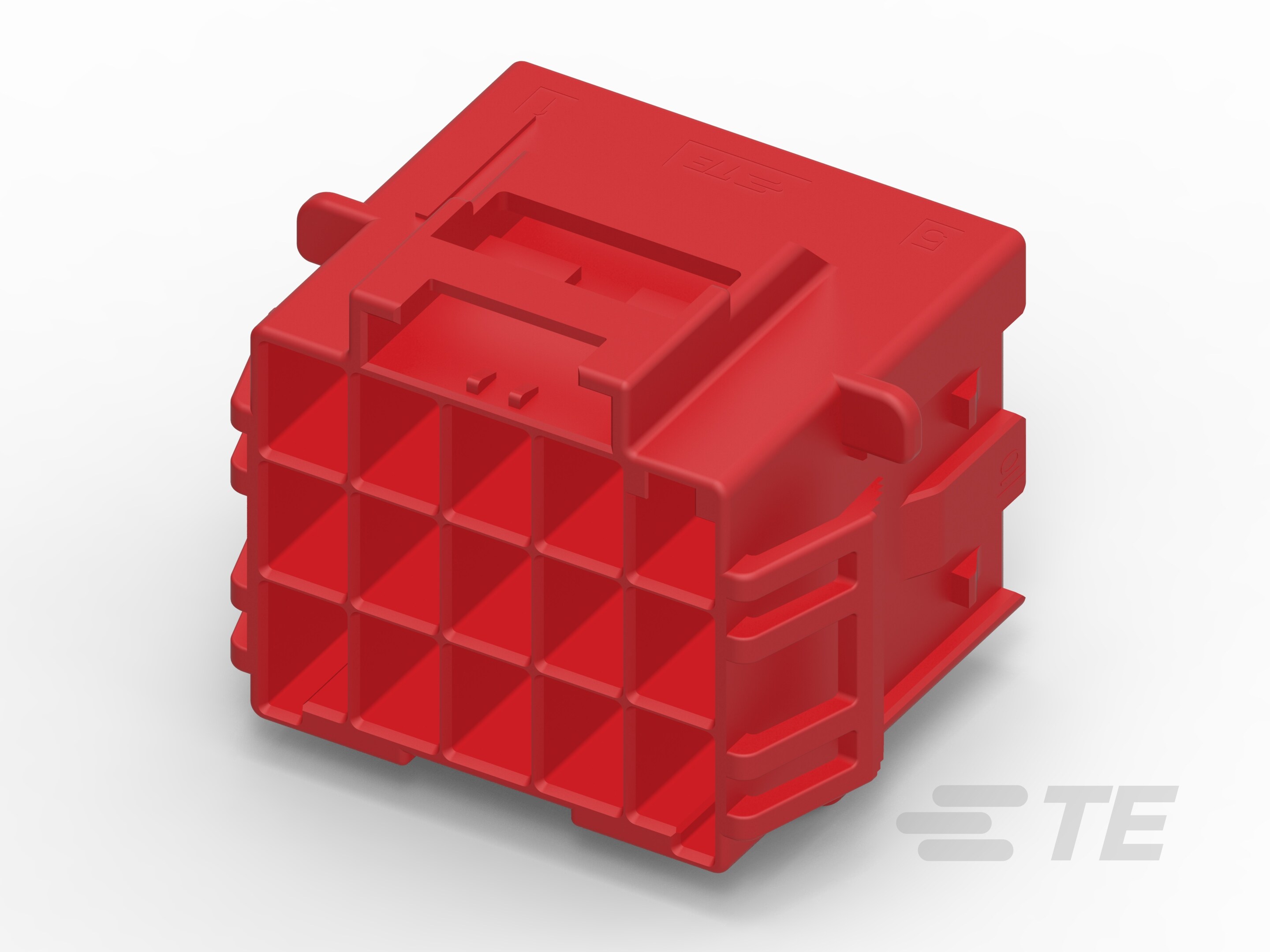

POWER TRIPLE LOCK High Temperature Caps
耐高温三重锁定电源连接器帽与对应的插头插接。它们搭载有公端端子并提供多种选项。
产品特性
-
矩形电源连接器类型: 护套
-
连接器和壳体类型: 母端, 母端
-
连接器系统: 线到线
-
中心线（间距）(mm): 6
-
可密封: 否
概述
产品特性
- 这款连接器用途广泛且易于使用，可通过三种可靠的方式锁定。帽和插头锁定在一起。CPA（连接器位置保证）器件将帽和插头锁定在一起。TPA（端子位置卡扣）器件有助于确保端子完全到位，以保证其可靠性。
- 耐高温帽支持高达 150°C 的高温。
- 插头与帽插接时，可听到一声“咔哒”声，再次让用户对连接器的可靠性放心。
- 每个连接器都提供四种键位选项、多种颜色和防缠绕设计，这些特性有助于促进装配线上的高效连接。
- 提供多达 15 针（间距 6 mm）。
了解有关三重锁定电源连接器系统的更多信息。此概述解释了此连接器系统的装配序列、芯线压接的序列以及 OCEAN 模具系统。
常见问题
常见问答
问：对工作温度有什么要求？
答：全新 POWER TRIPLE LOCK 连接器系统全部采用 V-0 材料，其中标准产品由 PBT 材料制成，温度额定值为 105°C。对于烹饪等高温应用，所用材料的温度额定值为 150°C。
问：选择灼热丝塑壳有什么好处？
答：POWER TRIPLE LOCK 连接器系统提供灼热丝塑壳，使得家用电器制造商可以生产符合 IEC 60335-1 标准的产品。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
矩形电源连接器类型 护套
-
连接器和壳体类型 母端, 母端
-
连接器系统 线到线
-
可密封 否
-
连接器和端子端接到 电线和电缆
结构特性
-
位数 2, 3, 4, 5, 6, 8, 9, 10, 12, 15
-
电源位置数量 2, 3, 4, 5, 6, 8, 9, 10, 12, 15
-
行数 1, 2, 3
电气特征
-
工作电压 (VAC) 600
-
工作电压 (VDC) 600
主体特性
-
连接器和键控代码 A, B, C, D
-
出线角度 180°
接触件特性
-
端子布局 直插式, 矩阵
-
壳体内的端子定位力 不带
-
端子类型 公端
端接特性
-
线缆端接方法 压接
机械附件
-
面板安装特性类型 锁闩
-
面板安装特性 带有
-
连接器安装类型 面板安装
壳体特性
-
中心线（间距） 6 mm [ .236 in ]
-
壳体颜色 土黄色, 灰色, 红色, 黑色
-
外壳材料 尼龙
尺寸
-
连接器高度 (mm) 14.95, 23.05, 31.15
-
行间距 8.1 mm [ .319 in ]
-
面板厚度（建议值） 1 – 2 mm [ .039 – .079 in ]
使用环境
-
工作温度范围 -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 电源
识别标记
-
电路识别特性 带有
行业标准
-
与已批准的标准产品兼容 UL E28476
-
与机构/标准产品兼容 UL, VDE
-
UL 阻燃性等级 UL 94V-0
-
灼热丝额定值 GWT 850°C（火焰 ≤ 30 秒）, 高温部件 - 非灼热丝
-
UL 等级 获得认可
-
灼热丝材料额定值 GWIT ≥ 775°C 的材料
包装特性
-
封装方法 Carton
参考编号
-
TE 内部编号 CAT-P87074-C1701A
