请查看产品文档或联系我们以了解最新的机构审批信息。

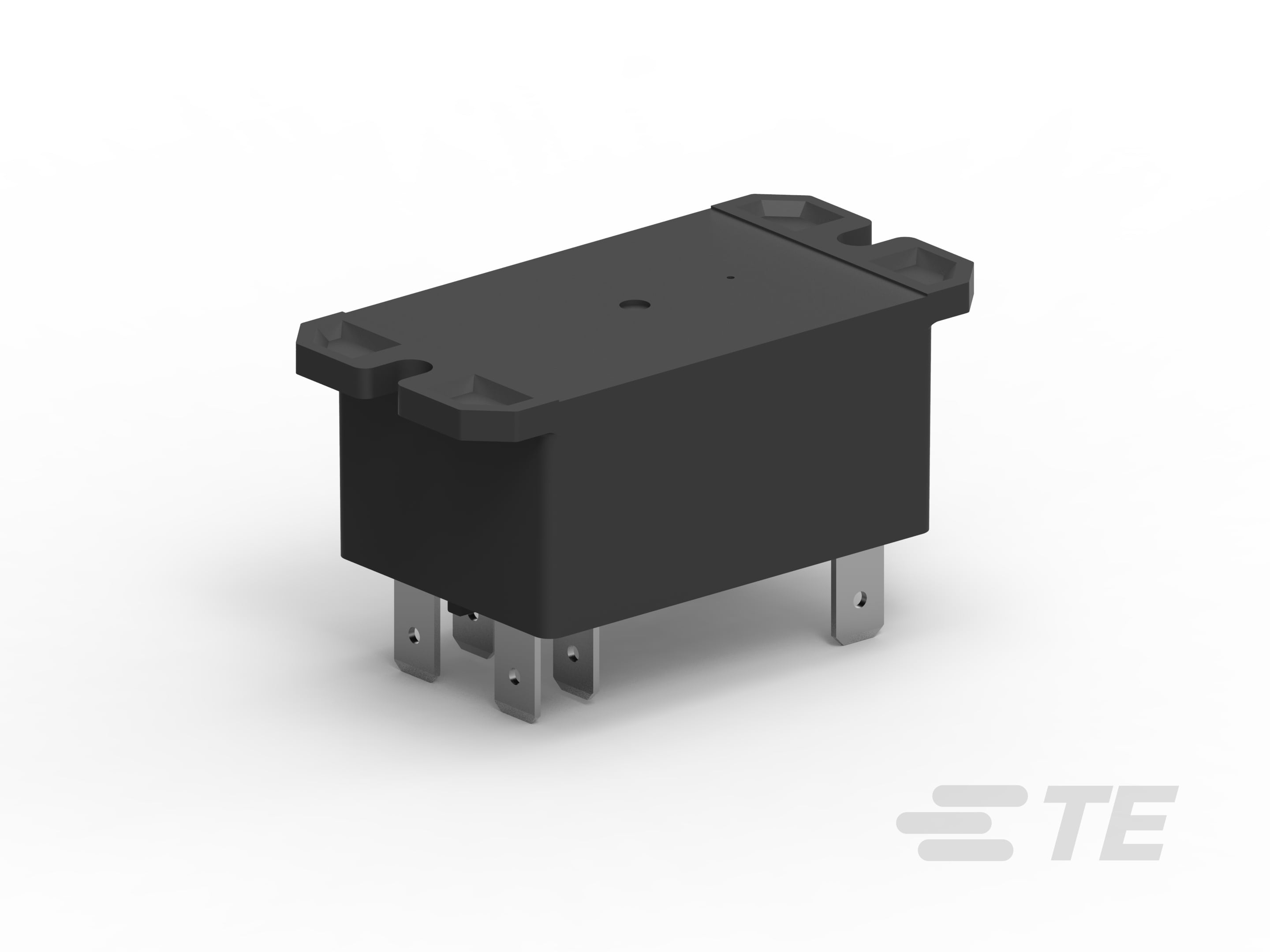

结构特性
-
线圈特性
UL 线圈绝缘类 F
-
端子极数
2
-
端子排列方式
2 Form A DPST-NO | 2 Form C DPDT-CO
电气特征
-
端子极限断开电流 (A)
40
-
线圈电阻 (Ω)
9.1 | 36.6 | 86 | 350 | 950 | 1390 | 2841 | 3800 | 5485 | 7255
-
相邻端子间绝缘初始电介质 (Vrms)
1500
-
端子极限连续电流 (A)
40
-
端子开关负载（最小值）
500mA @ 12V
-
绝缘初始电阻 (MΩ)
1000
-
打开端子间绝缘初始电介质 (Vrms)
1500
-
线圈电流 (A)
.014 | .015 | .017 | .019 | .033 | .035 | .071 | .077 | .121 | .142 | .167 | .333
-
端子开关电压（最大值） (VAC)
600
-
线圈功率额定值（交流） (VA)
4
-
端子极限关合电流 (A)
40
-
触点额定电流 (A)
30
-
线圈电压额定值 (VAC)
12 | 24 | 120 | 208 | 240 | 277
-
线圈电压额定值 (VDC)
12 | 24 | 48 | 110
-
端子电压额定值 (VAC)
277
-
线圈功率额定值（直流） (W)
1.7
-
端子和线圈间绝缘初始电介质 (Vrms)
4000
主体特性
-
产品重量
86 g [ 3.034 oz ]
-
外壳类型
支持抗焊剂自动焊接 | 支持抗焊剂自动焊接且可清洗 | 防尘
端接特性
-
干线端接和连接类型
快速连接端子 | 焊针 | 螺纹式端子
-
线圈端接和连接类型
快速连接端子 | 焊针 | 螺纹式端子
机械附件
-
产品安装特性类型
带安装槽的法兰
-
产品安装类型
板安装 | 面板安装
尺寸
-
端子和线圈间绝缘间隙
8 mm [ .315 in ]
-
产品宽度
34.54 mm [ 1.36 in ]
-
产品高度 (mm)
26.42 | 30.73
-
产品高度 (in)
1.04 | 1.21
-
产品高度 (mm)
26.42 | 30.73
-
端子和线圈间绝缘漏电
8 mm [ .315 in ]
-
产品长度 (mm)
52.32 | 68.58
-
产品长度 (in)
2.06 | 2.7
使用环境
-
工组温度范围 (°C)
-55 – 85 | -55 – 65
-
工组温度范围 (°F)
-67 – 185 | -67 – 149
-
环境保护类别
RTI | RTII
-
环境温度（最大值） (°C)
65 | 85
-
环境温度（最大值） (°F)
149 | 185
其他
-
端子电流类 (A)
>25 – ≤32
-
线圈功率额定值类
>1.5 – ≤3 W [ >3.5 VA ]
-
高度类（机械） (mm)
>22 – ≤27 | >27 – ≤33 | >45 – ≤70
-
高度类（机械） (in)
>.866 – ≤1.063 | >1.063 – ≤1.299 | >1.772 – ≤2.756
-
长度类（机械）
>45 – ≤70 mm [ >1.772 – ≤2.756 in ]
-
宽度类（机械）
>33 mm [ >1.299 in ]
