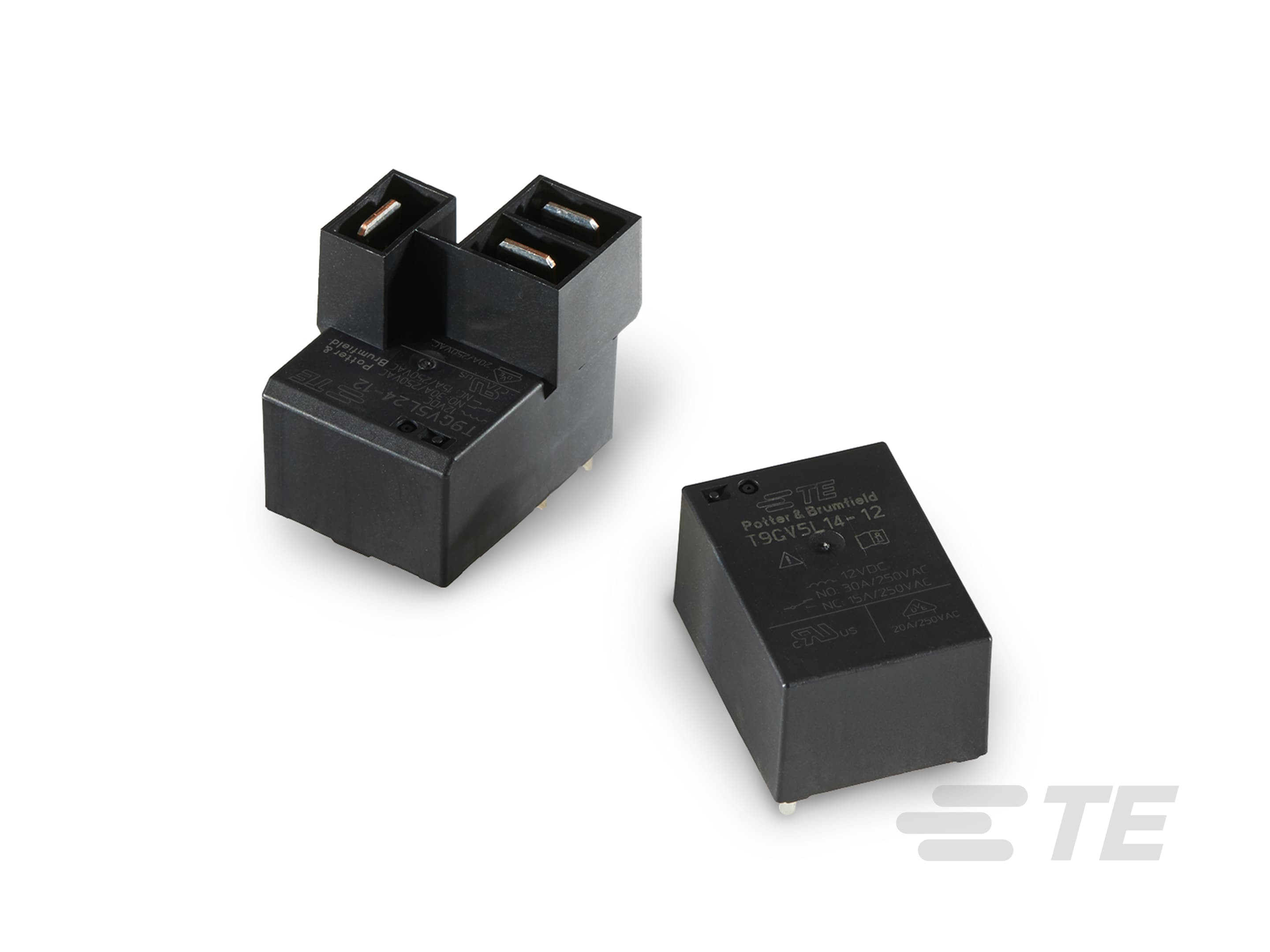

PCB 功率继电器：30 安培，单稳直流

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  通用功率继电器

• 线圈特性  UL 线圈绝缘类 F

• 端子极数  1

• 端子排列方式  1 Form A SPST-NO | 1 Form B SPST-NC | 1 Form C SPDT-CO

• 线圈电阻 (Ω) 28 | 90 | 160 | 249 | 360 | 538 | 640 | 2560 | 13444

• 端子开关负载（最小值）  100mA @ 12V

• 打开端子间绝缘初始电介质 (Vrms) 1500

• 端子开关电压（最大值） (VAC) 480

• 触点额定电流 (A) 20 | 30

• 线圈电压额定值 (VDC) 5 | 9 | 12 | 15 | 18 | 22 | 24 | 48 | 110

• 端子电压额定值 (VAC) 250

• 线圈功率额定值（直流） (W) .9

• 端子和线圈间绝缘初始电介质 (Vrms) 4000

• 产品重量 (g) 18 | 23

• 产品重量 (oz) .635 | .812

• 外壳类型  支持抗焊剂自动焊接 | 支持抗焊剂自动焊接且可清洗

• 端子材料  AgSnO

• 干线端接和连接类型  快速连接端子 | 焊针

• 线圈端接和连接类型  焊针

• 产品安装特性类型  定位柱

• 产品安装类型  板安装

• 产品宽度 (mm) 21.5 | 25

• 产品宽度 (in) .846 | .984

• 产品高度 (mm) 15.7 | 27

• 产品高度 (in) .618 | 1.06

• 产品长度 (mm) 29 | 32

• 产品长度 (in) 1.141 | 1.26

• 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

• 环境保护类别  RTII | RTIII

• 环境温度（最大值）  105 °C [ 221 °F ]

• 焊接工艺  支持波峰焊接

• 电流类型  DC

• 线圈励磁系统  单稳态

• 封装方法  纸箱和纸管

• 端子电流类 (A) >16 – ≤25 | >25 – ≤32

• 线圈功率额定值类 (W) >.6 – ≤1

• Height Class (Mechanical) (mm) >14 – ≤16 | >22 – ≤27

• Height Class (Mechanical) (in) >.551 – ≤.63 | >.866 – ≤1.063

• Length Class (Mechanical)  >22 – ≤33 mm [ >.866 – ≤1.299 in ]

• Width Class (Mechanical) (mm) >16 – ≤22 | >22 – ≤33

• Width Class (Mechanical) (in) >.63 – ≤.866 | >.866 – ≤1.299
