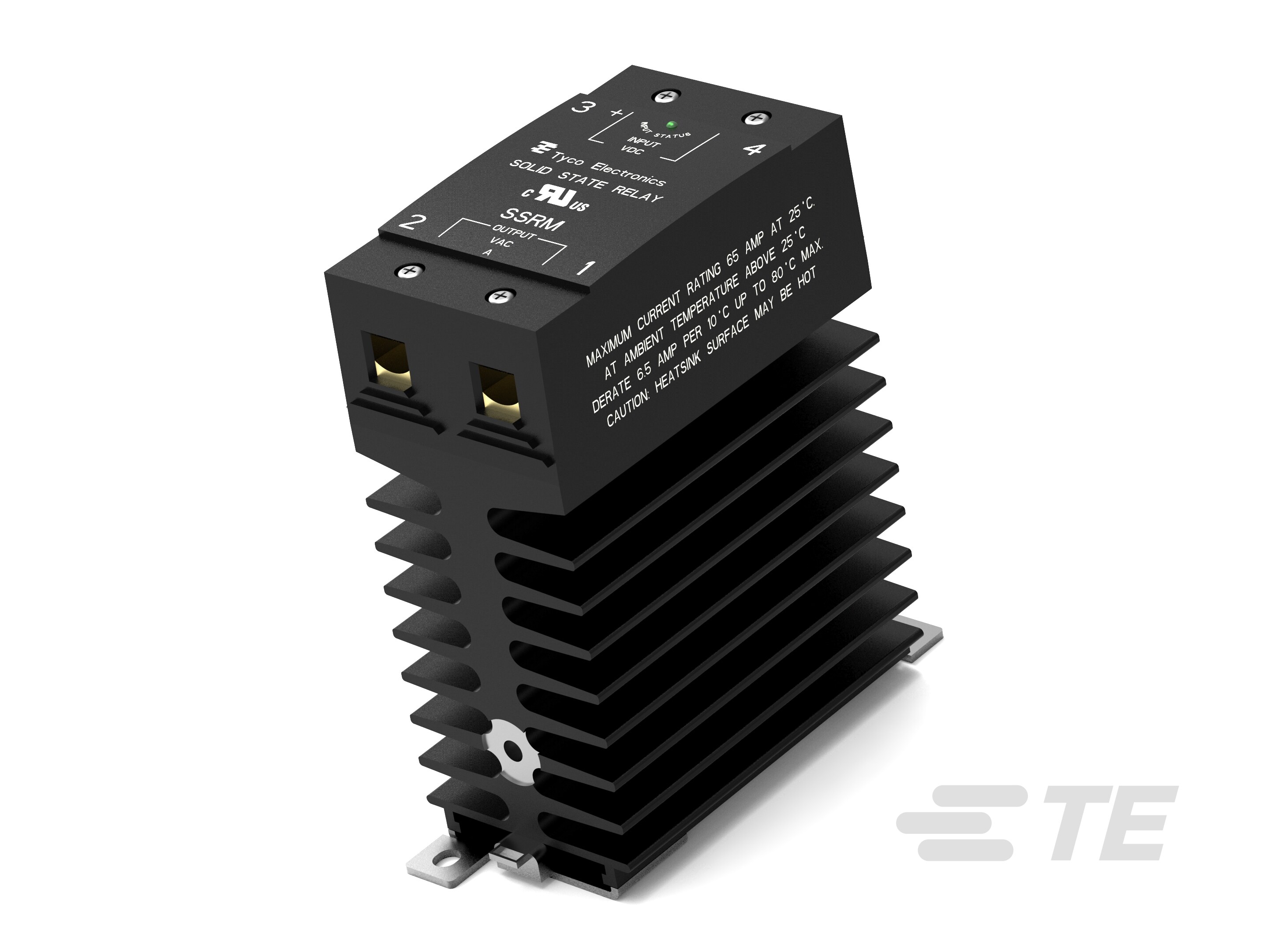

Solid State Relays, P&B SSRM-Series

Solid State Relays, P&B SSRM-Series-CAT-P851-SS61F
  • Potter & Brumfield
|
  • Potter & Brumfield SSRM
SSRM 系列提供 45-65A DIN 安装固态继电器，配有 SCR 输出和集成式散热器。可提供极度可靠的交流或直流负载转换，具有一贯的低转换噪声和极长寿命的特点。
更多 更少

产品特性

  • 功率继电器类型: 固态

  • 端子排列方式: 1 Form A (SPST-NO)

  • 产品安装类型: DIN 轨道

  • 继电器连接类型: 端子

  • 端子配置: 螺纹式端子, 螺纹式端子

概述

TE 的高性能继电器经过专门设计， 在军事和航空航天应用领域的极端恶劣环境下具有可靠表现。我们的平衡力设计提供了诸多优点，如持续高接触压力、减少弹跳和较少拱起，有助于延长接触件寿命。

产品特性

• 带集成式散热器的 DIN 安装设计。

• 提供 45、55 或 65A RMS 的反并联连接的 SCR 输出。

• 48 - 660VAC 输出。

• 4 -32VDC 或 90 - 140Vrms 输入控制。

• 4,000V RMS 光学隔离。

• 绿色 LED 输入状态指示灯

• 用于负载和控制的防误触 (IP20) 螺钉夹具端子。

• 接地端子。

应用

  • 加热控制
    •   塑料成型机
    •   暖通空调&制冷设备
    •   专业食品制备设备
  • 工业自动化
  • 工业机械


优势

• 采用集成式散热器，散热效果佳

• 小巧的 22.5mm 外形和 DIN 导轨安装，提供最大表面区域

•安装方便，配有用于负载和控制的防误触 (IP20) 螺钉夹具端子

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 功率继电器类型  固态

  • 继电器连接类型  端子

  • 端子配置  螺纹式端子, 螺纹式端子

  • 输出类型  交流

结构特性

  • 输出开关  零

电气特征

  • 输入电压 (VAC) 90 – 140

  • 输入电压 (VDC) 4 – 32

  • 端子和线圈间绝缘初始电介质 (Vrms) 4000

  • 输出电流（最小值） (A) .15, .25

  • 输出电压（最大值） (V) 660

  • 输出电流额定值 (Arms) .15 – 45, .25 – 55, .25 – 65

  • 输出电压额定值（交流继电器） (Vrms) 48 – 660

主体特性

接触件特性

  • 端子排列方式  1 Form A (SPST-NO)

  • 开关排列  1 Form A (SPST-NO)

机械附件

  • 产品安装类型  DIN 轨道

  • 产品安装特性类型  安装孔

壳体特性

  • 继电器壳体种类  DIN 安装带集成式散热器

尺寸

  • 产品高度  109.2 mm [ 4.29 in ]

  • 产品长度  76.2 mm [ 3 in ]

  • 产品宽度  44.5 mm [ 1.75 in ]

使用环境

  • 工组温度范围 (°C) -40 – 80

操作/应用

  • R 开关和 slimSSR 继电器  是

参考编号

  • TE 内部编号 CAT-P851-SS61F
