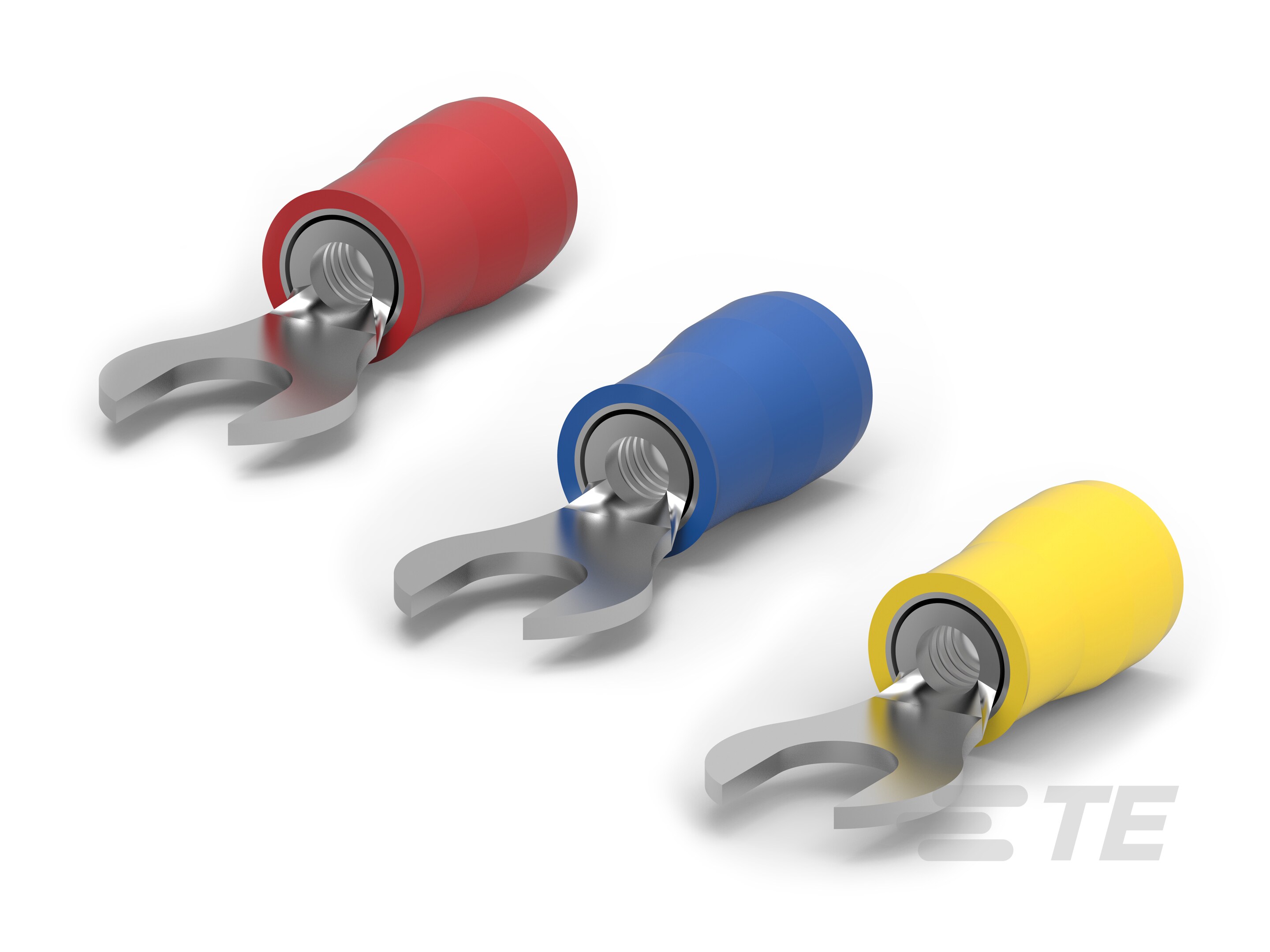

PIDG 开槽环形端子

PIDG 开槽环形端子-CAT-P592-SL56

PIDG 开槽环形端子

  • PIDG
  • TE 系列编号  CAT-P592-SL56
  • TE 内部编号  CAT-P592-SL56
预绝缘 Diamond Grip 开槽环形端子
更多 更少

  • 舌厚(mm): .79

  • 压线筒类型: 闭式压线筒

  • 端子角度: 直式

  • Sealable: 否

  • 电镀材料: 铜, 锡

保存至清单

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 螺钉尺寸  6,

  • 压线筒类型  闭式压线筒

  • Sealable  否

  • Insulated  Yes

  • 线缆类型  常规导线

  • 支持种类  绝缘支撑

  • 形状描述  RING-041, 开槽环 - 001

  • 端子特性  开槽

结构特性

  • 孔数  1

  • 端子角度  直式

电气特征

  • 电压（最大值） (V) 300

主体特性

  • 电镀材料  铜, 锡

  • 条纹颜色  黄色

  • 单件重量 (g) .294, .637, .745, 1.011, 2.88, 616.87

  • 绝缘套管颜色  黄色

  • 检查插槽  否

接触件特性

  • 端子和接头类型  Ring Tongue, 开槽环形端子, 环形端子（开槽）

  • 端子方向  偏移, 直式

机械附件

  • 带导线绝缘  带有

尺寸

  • Wire Size (AWG) 12 – 10, 16 – 14, 22 – 16, 26 – 22

  • Wire Size (mm²) .1 – .41, .26 – 1.65, .262 – 1.65, .3 – 1.42, 1.04 – 2.62, 2.62 – 6.64, 3 – 6

  • 线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100

  • 螺钉直径 (mm) 3.68, 4.34, 6.35, 6.73

  • 螺钉直径 (in) .145, .171, .25, .265

  • 舌厚 (mm) .79, .84, 1.07

  • 舌厚 (in) .031, .033, .042

  • 总长 (mm) 18.26, 19.558, 21.03, 21.26, 32.44

  • 总长 (in) .7189, .77, .83, .84, 1.039, 1.277, 1.39

  • 压线筒内径  3.68 – 3.73 mm [ .145 – .147 in ]

  • 导线绝缘层直径（最大值） (mm) 2.032, 2.083, 3.56, 7.62

  • 导线绝缘层直径（最大值） (in) .08, .082, .14, .3

  • 电线绝缘直径 (mm) 1.27 – 2.032, 1.27 – 2.083, 2.667 – 3.556, 4.32 – 7.62

  • 电线绝缘直径 (in) .05 – .08, .05 – .082, .105 – .14, .17 – .3

使用环境

  • 工组温度范围 (°C) -40 – 105, 105

  • 工组温度范围 (°F) 221

操作/应用

  • 重载  否

行业标准

  • 符合政府资质  否

包装特性

  • 封装方法  带上安装, 活块, 盒, 纸箱

  • 封装数量  1, 100, 1000, 500, 5000

其他

  • 注释  绝缘 - Vinyl
