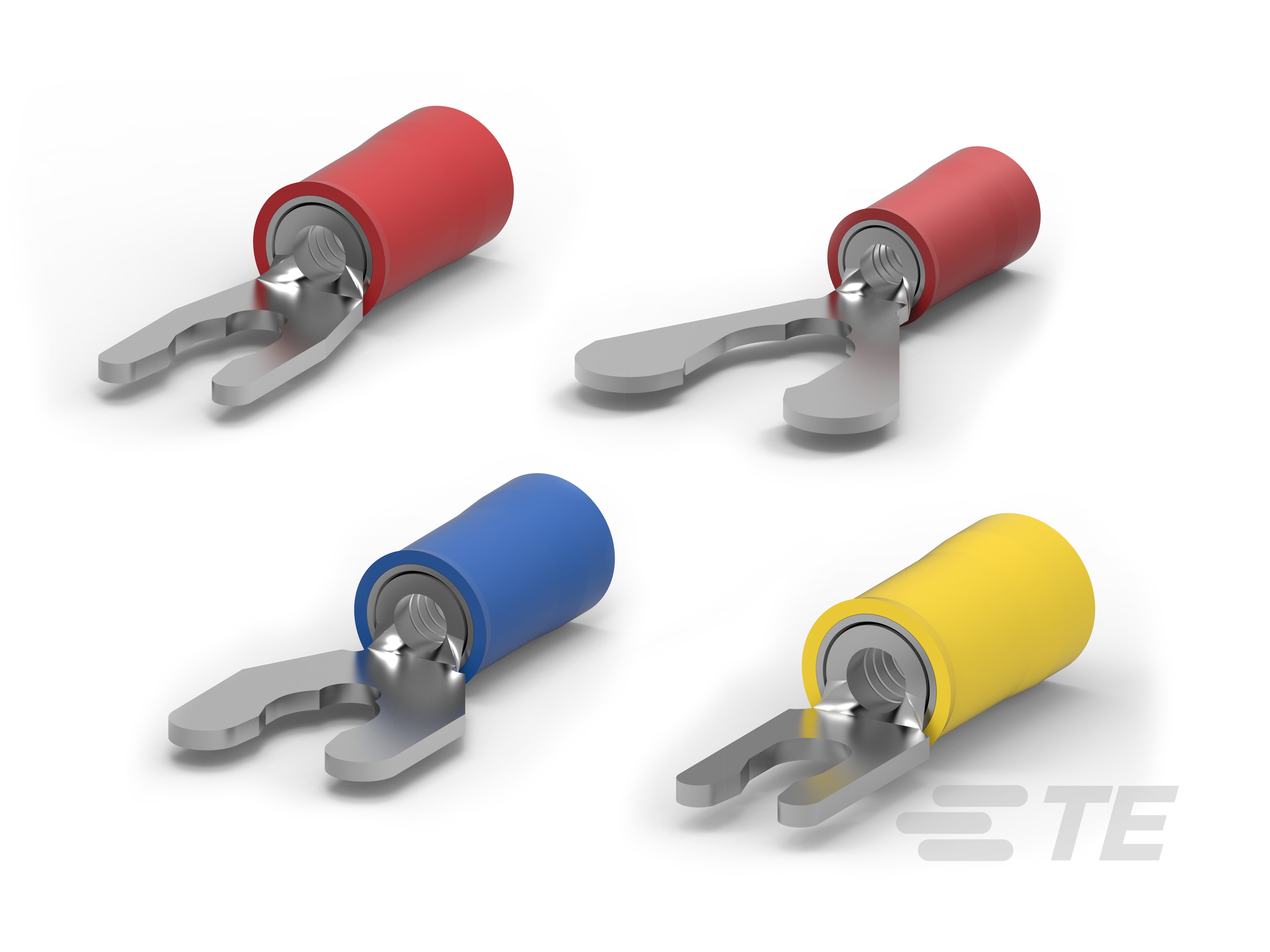

PIDG Short Spring Spade Tongue Terminals

预绝缘 Diamond Grip 短弹簧叉形舌片端子

产品特性

叉形端子类型 : 叉形簧片端子
线径 (AWG): 12 – 10 | 16 – 14 | 22 – 16 | 26 – 22
线径 (mm²): .12 – .4 | .26 – 1.65 | .3 – 1.42 | 1.25 – 2 | 3 – 6
线径 (CMA): 202 – 810 | 509 – 3260 | 2050 – 5180 | 5180 – 13100
螺钉尺寸 : 10 |

产品	TE 产品编号	文档	线径	线径	线径	螺钉尺寸	螺钉直径	舌厚	产品长度	工组温度范围	与分离式电线类型兼容	兼容的绝缘直径（最大值）	兼容的绝缘直径范围	封装方法
TERMINAL,PIDG SPR SPD 26-22 4	52922-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#4, M2.5	2.84 mm	.5 mm	17.7 mm	0 – 105 °C	-	6.35 mm	3.81 – 6.35 mm	带上安装
TERMINAL,PIDG SPR SPD 26-22 6	52924	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.5 mm	17.2 mm	-	-	2.08 mm	1.27 – 2.08 mm	零散零件
TERMINAL,PIDG SPR SPD 26-22 6	52924-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.46 mm	17.25 mm	0 – 105 °C	-	2.08 mm	1.27 – 2.08 mm	带上安装
TERMINAL,PIDG SPR SPD 26-22 8	52925-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#8, M4	4.17 mm	.5 mm	20 mm	0 – 105 °C	-	2.08 mm	1.27 – 2.08 mm	带上安装
PIDG SP SPD 22-16COMM22-18MIL4	52927	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	2.84 mm	.79 mm	20.3 mm	-	-	3.18 mm	2.03 – 3.18 mm	零散零件
PIDG SP SPD 22-16COMM22-18MIL4	52927-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	2.84 mm	.79 mm	20.3 mm	-	-	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SPRSPD 22-16COM22-18MIL 5	52928	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#5, M3	3.18 mm	.84 mm	20.3 mm	-	-	3.18 mm	2.03 – 3.18 mm	零散零件
PIDG SP SPD 22-16COM22-18MIL 5	52928-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#5, M3	3.18 mm	.84 mm	20.3 mm	-	-	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COMM22-18MIL6	52929	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	M3.5	3.56 mm	.79 mm	20.3 mm	-	-	3.18 mm	2.03 – 3.18 mm	零散零件
PIDG SP SPD 22-16COMM22-18MIL6	52929-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	0 – 105 °C	-	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COMM22-18MIL6	52929-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	0 – 105 °C	-	3.56 mm	2.67 – 3.56 mm	带上安装
TERMINAL,PIDG SPR SPD 22-16 6	1-52929-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	16.9 mm	0 – 105 °C	-	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COMM22-18MIL8	52930	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	21.8 mm	-	-	3.18 mm	2.03 – 3.18 mm	零散零件
PIDG SP SPD 22-16COMM22-18MIL8	52930-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	21.84 mm	-	-	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COMM22-18MIL8	52930-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	21.84 mm	0 – 105 °C	-	3.56 mm	2.67 – 3.56 mm	带上安装
PIDG SP SPD 22-16COM22-18MIL10	52931	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	-	3.18 mm	2.03 – 3.18 mm	零散零件
TERMINAL,PIDG SPR SPD 22-16 10	52931-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	23.1 mm	0 – 105 °C	-	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COM22-18MIL10	52931-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	-	3.56 mm	2.67 – 3.56 mm	带上安装
PIDG SPSPD 22-16COM22-18MIL1/4	52933	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	M6	6.35 mm	.79 mm	26.2 mm	-	-	3.18 mm	2.03 – 3.18 mm	零散零件
TERMINAL,PIDG SPR SPD 16-14 5	52934	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#5, M3	3.18 mm	.84 mm	20.3 mm	-	-	4.32 mm	2.92 – 4.31 mm	零散零件
TERMINAL,PIDG SPR SPD 16-14 5	52934-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#5, M3	3.18 mm	.79 mm	20.3 mm	0 – 105 °C	-	4.32 mm	2.92 – 4.31 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 6	52935	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	-	-	4.32 mm	2.92 – 4.31 mm	零散零件
TERMINAL,PIDG SPR SPD 16-14 6	52935-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	0 – 105 °C	-	4.32 mm	2.92 – 4.31 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 6	52935-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	0 – 105 °C	-	4.62 mm	2.92 – 4.62 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 8	52936	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	21.8 mm	-	-	4.32 mm	2.92 – 4.31 mm	零散零件
TERMINAL,PIDG SPR SPD 16-14 8	52936-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	21.84 mm	-	-	4.32 mm	2.92 – 4.31 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 10	52937	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	-	4.32 mm	2.92 – 4.31 mm	零散零件
TERMINAL,PIDG SPR SPD 16-14 10	52937-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	23.06 mm	0 – 105 °C	-	4.32 mm	2.92 – 4.31 mm	带上安装
TERM, PIDG, SPR SPD, 16-14, #10, T&R	52937-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	23.06 mm	0 – 105 °C	实芯, 绞线	4.62 mm	2.92 – 4.62 mm	带上安装
TERM.,PIDG SPR SPD 16-14,1/4	52939	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.35 mm	.79 mm	26.2 mm	-	-	4.32 mm	2.92 – 4.31 mm	零散零件
TERMINAL,PIDG SPR SPD 12-10 6	52941	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.56 mm	.99 mm	24.3 mm	-	-	6.35 mm	3.81 – 6.35 mm	零散零件
TERMINAL,PIDG SPR SPD 12-10 6	52941-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.56 mm	.99 mm	24.31 mm	0 – 105 °C	-	6.35 mm	3.81 – 6.35 mm	带上安装
TERMINAL,PIDG SPR SPD 12-10 8	52942	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.99 mm	26.7 mm	-	-	6.35 mm	3.81 – 6.35 mm	零散零件
TERMINAL,PIDG SPR SPD 12-10 8	52942-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.99 mm	26.72 mm	0 – 105 °C	-	6.35 mm	3.81 – 6.35 mm	带上安装
TERMINAL,PIDG SPR SPD 12-10 10	52943	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.99 mm	27.9 mm	-	-	6.35 mm	3.81 – 6.35 mm	零散零件
TERMINAL,PIDG SPR SPD 12-10 10	52943-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.99 mm	27.94 mm	0 – 105 °C	-	6.35 mm	3.81 – 6.35 mm	带上安装
PIDG TERM. SPR SPD 12-10 1/4	52945	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	M6	6.35 mm	1.02 mm	24.3 mm	-	-	6.35 mm	3.81 – 6.35 mm	零散零件
TERM,PIDG SPR SPD 22-16 8	55768-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	25.2 mm	0 – 105 °C	-	3.56 mm	2.67 – 3.56 mm	带上安装

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10 |
可密封否
与分离式电线类型兼容 实芯 | 绞线
电线绝缘支持固定类型 绝缘支撑

电气特征

额定电压 (V) 300

主体特性

条纹颜色 红色 | 蓝色 | 黄色
绝缘套管颜色 红色 | 蓝色 | 黄色

接触件特性

叉形端子类型 叉形簧片端子
压线筒类型 Closed
端子方向直式
端子电镀材料锡

机械附件

带导线绝缘带有

尺寸

线径 (AWG) 12 – 10 | 16 – 14 | 22 – 16 | 26 – 22
线径 (mm²) .12 – .4 | .26 – 1.65 | .3 – 1.42 | 1.25 – 2 | 3 – 6
线径 (CMA) 202 – 810 | 509 – 3260 | 2050 – 5180 | 5180 – 13100
螺钉直径 (mm) 2.84 | 3.18 | 3.51 | 3.56 | 4.17 | 4.82 | 6.35
螺钉直径 (in) .112 | .125 | .138 | .14 | .164 | .19 | .25
舌厚 (mm) .46 | .5 | .79 | .84 | .99 | 1.02
舌厚 (in) .018 | .02 | .031 | .033 | .039 | .04
产品长度 (mm) 16.9 | 17.2 | 17.25 | 17.7 | 20 | 20.3 | 21.8 | 21.84 | 23.06 | 23.1 | 24.3 | 24.31 | 25.2 | 26.2 | 26.7 | 26.72 | 27.9 | 27.94 | 31.1
产品长度 (in) .666 | .679 | .695 | .787 | .799 | .86 | .908 | .957 | .992 | 1.033 | 1.052 | 1.1 | 1.225
兼容的绝缘直径（最大值） (mm) 2.08 | 3.18 | 3.56 | 4.32 | 4.62 | 6.35
兼容的绝缘直径（最大值） (in) .082 | .125 | .14 | .17 | .182 | .25
兼容的绝缘直径范围 (mm) 1.27 – 2.08 | 2.03 – 3.18 | 2.67 – 3.56 | 2.92 – 4.31 | 2.92 – 4.62 | 3.81 – 6.35
兼容的绝缘直径范围 (in) .05 – .082 | .08 – .125 | .105 – .14 | .115 – .17 | .115 – .182 | .15 – .25

使用环境

绝缘选项 部分绝缘
工组温度范围 0 – 105 °C [ 0 – 221 °F ]

操作/应用

与电线基础材料兼容铜
与电线电镀材料兼容锡

行业标准

符合政府资质的端子否

包装特性

封装数量 500 | 1000 | 2500 | 4000 | 5000
封装方法 卷带包装 | 带上安装 | 零散零件

参考编号

TE 内部编号 CAT-P592-SH816

数据表/目录页

PIDG TERMINALS & SPLICES Quick Reference Guide pdf 英文版本

PIDG Short Spring Spade Tongue Terminals

产品特性

叉形端子类型 : 叉形簧片端子

线径 (AWG): 12 – 10 | 16 – 14 | 22 – 16 | 26 – 22

线径 (mm²): .12 – .4 | .26 – 1.65 | .3 – 1.42 | 1.25 – 2 | 3 – 6

线径 (CMA): 202 – 810 | 509 – 3260 | 2050 – 5180 | 5180 – 13100

螺钉尺寸 : 10 |

产品类型特性

螺钉尺寸 10 |

可密封 否

与分离式电线类型兼容 实芯 | 绞线

电线绝缘支持固定类型 绝缘支撑

电气特征

额定电压 (V) 300

主体特性

条纹颜色 红色 | 蓝色 | 黄色

绝缘套管颜色 红色 | 蓝色 | 黄色

接触件特性

叉形端子类型 叉形簧片端子

压线筒类型 Closed

端子方向 直式

端子电镀材料 锡

机械附件

带导线绝缘 带有

尺寸

线径 (AWG) 12 – 10 | 16 – 14 | 22 – 16 | 26 – 22

线径 (mm²) .12 – .4 | .26 – 1.65 | .3 – 1.42 | 1.25 – 2 | 3 – 6

线径 (CMA) 202 – 810 | 509 – 3260 | 2050 – 5180 | 5180 – 13100

螺钉直径 (mm) 2.84 | 3.18 | 3.51 | 3.56 | 4.17 | 4.82 | 6.35

螺钉直径 (in) .112 | .125 | .138 | .14 | .164 | .19 | .25

舌厚 (mm) .46 | .5 | .79 | .84 | .99 | 1.02

舌厚 (in) .018 | .02 | .031 | .033 | .039 | .04

产品长度 (mm) 16.9 | 17.2 | 17.25 | 17.7 | 20 | 20.3 | 21.8 | 21.84 | 23.06 | 23.1 | 24.3 | 24.31 | 25.2 | 26.2 | 26.7 | 26.72 | 27.9 | 27.94 | 31.1

产品长度 (in) .666 | .679 | .695 | .787 | .799 | .86 | .908 | .957 | .992 | 1.033 | 1.052 | 1.1 | 1.225

兼容的绝缘直径（最大值） (mm) 2.08 | 3.18 | 3.56 | 4.32 | 4.62 | 6.35

兼容的绝缘直径（最大值） (in) .082 | .125 | .14 | .17 | .182 | .25

兼容的绝缘直径范围 (mm) 1.27 – 2.08 | 2.03 – 3.18 | 2.67 – 3.56 | 2.92 – 4.31 | 2.92 – 4.62 | 3.81 – 6.35

兼容的绝缘直径范围 (in) .05 – .082 | .08 – .125 | .105 – .14 | .115 – .17 | .115 – .182 | .15 – .25

使用环境

绝缘选项 部分绝缘

工组温度范围 0 – 105 °C [ 0 – 221 °F ]

操作/应用

与电线基础材料兼容 铜

与电线电镀材料兼容 锡

行业标准

符合政府资质的端子 否

包装特性

封装数量 500 | 1000 | 2500 | 4000 | 5000

封装方法 卷带包装 | 带上安装 | 零散零件

参考编号

TE 内部编号 CAT-P592-SH816

数据表/目录页

可密封否

与分离式电线类型兼容实芯 | 绞线

电线绝缘支持固定类型绝缘支撑

条纹颜色红色 | 蓝色 | 黄色

绝缘套管颜色红色 | 蓝色 | 黄色

叉形端子类型叉形簧片端子

端子方向直式

端子电镀材料锡

带导线绝缘带有

绝缘选项部分绝缘

与电线基础材料兼容铜

与电线电镀材料兼容锡

符合政府资质的端子否

封装方法卷带包装 | 带上安装 | 零散零件
