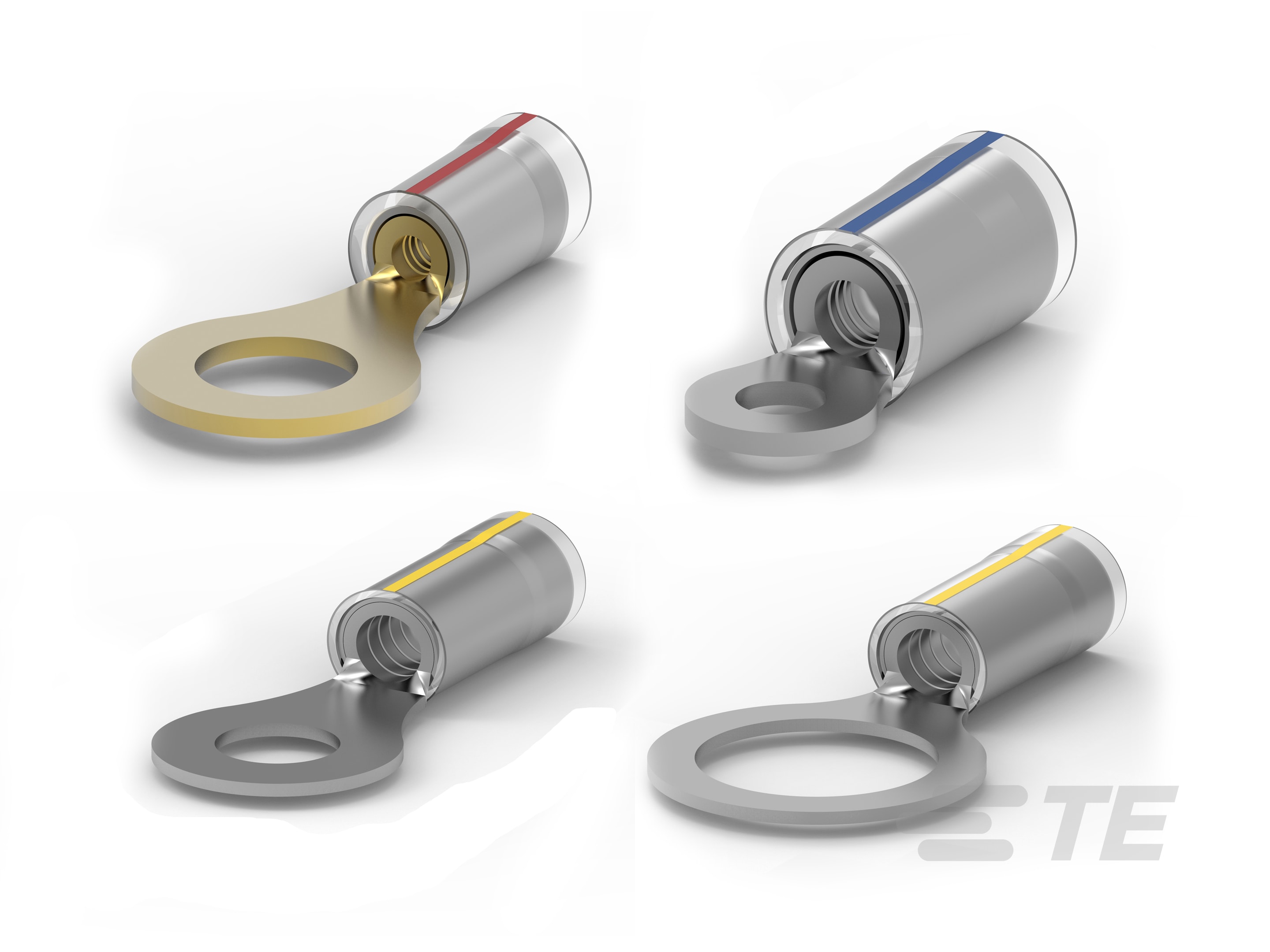

PIDG 防辐射/150 C 环形/叉形

PIDG

TE 系列编号 CAT-P592-R472
TE 内部编号 CAT-P592-R472

预绝缘 Diamond Grip 防辐射/150 C 环形/叉形

更多更少

端子和接头类型: Ring Tongue
压线筒类型: 闭式压线筒
端子角度: 直式
Sealable: 否
Insulated: Yes

配套部件及工具

保存至清单

联系我们

配套部件及工具

电子版数据手册

产品	TE 系列/零件编号	文档	Wire Size	Wire Size	线径	螺钉尺寸	螺钉直径	舌厚	端子方向	总长	电镀材料	线缆类型	导线绝缘层直径（最大值）	电线绝缘直径	封装方法
TERMINAL,PIDG PVF2 R 12-10 6	53423-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	1.07 mm	偏移	27.5 mm	锡铅	铜	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG PVF2 R 16-14 10	53418-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	5 mm	.79 mm	偏移	21.44 mm	锡铅	铜	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 26-24 4	53401-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 AWG	.12 – .24 mm²	202 – 509 CMA	#4, M2.5	3.02 mm	.69 mm	偏移	18.7 mm	锡铅	铜	2.083 mm	.8128 – 2.083 mm	活块
PIDG PVF2 R 22-16COM22-18MIL 6	53407-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	19.86 mm	锡铅	铜	3.18 mm	2.03 – 3.18 mm	活块
PIDG PVF2 22-16COMM 22-18MIL 4	53405-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	偏移	17.07 mm	锡铅	铜	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R,16-14, 6	53415-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	17.85 mm	锡铅	铜	3.81 mm	2.67 – 3.81 mm	活块
PIDG PVF2 R 22-16COM22-18MIL 6	53406-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	17.07 mm	锡铅	铜	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 16-14 4	53414-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#4, M2.5	3.02 mm	.79 mm	偏移	17.85 mm	锡铅	铜	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 26-24 6	53402-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 AWG	.12 – .24 mm²	202 – 509 CMA	#6, M3.5	3.68 mm	.69 mm	偏移	20.12 mm	锡铅	铜	2.083 mm	.8128 – 2.083 mm	活块
TERMINAL,PIDG PVF2 R 12-10 10	53425-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	5 mm	1.07 mm	偏移	27.5 mm	锡铅	铜	5.84 mm	3.81 – 5.842 mm	活块
PIDG PVF2 R 22-16COM22-18MIL 8	53408-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	偏移	21.44 mm	锡铅	铜	3.18 mm	2.03 – 3.18 mm	活块
PIDG PVF2 22-16COMM22-18MIL 10	53409-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	偏移	21.44 mm	锡铅	铜	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 16-14 8	53417-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	偏移	21.43 mm	铜, 锡铅	铜	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 12-10 8	53424-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.34 mm	1.07 mm	偏移	27.5 mm	锡铅	铜	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG PVF2 R 12-10 1/4	53426-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	4-Jan, M6	6.73 mm	1.04 mm	偏移	33.58 mm	锡铅	铜	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG PVF2 R 26-24 8	53403-1	\u4EA7\u54C1\u56FE\u7EB8	26 AWG	.12 – .24 mm²	202 – 509 CMA	#8, M4	4.34 mm	.74 mm	直式	20.67 mm	锡铅	常规导线	2.083 mm	.8128 – 2.083 mm	活块
PIDG PVF2 22-16COM22-18MIL 3/8	53412-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	3/8	9.91 mm	.79 mm	偏移	30.94 mm	锡铅	铜	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 16-14 3/8	53421-1	\u4EA7\u54C1\u56FE\u7EB8	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	3/8	9.91 mm	.84 mm	直式	30.94 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 12-10 3/8	53428-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	3/8	9.91 mm	1.04 mm	偏移	36.04 mm	锡铅	铜	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG PVF2 R 26-24 10	53404-1	\u4EA7\u54C1\u56FE\u7EB8	26 AWG	.12 – .24 mm²	202 – 509 CMA	#10	5 mm	.74 mm	直式	21.87 mm	锡铅	常规导线	2.083 mm	.8128 – 2.083 mm	活块
PIDG PVF2 22-16COM22-18MIL 1/2	53413-1	\u4EA7\u54C1\u56FE\u7EB8	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	2-Jan, M12	13.08 mm	.79 mm	直式	32.84 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 12-10 1/2	53429-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	2-Jan, M12	13 mm	1.04 mm	偏移	35.91 mm	锡铅	铜	5.84 mm	3.81 – 5.842 mm	活块
PIDG PVF2 R 22-16COM22-18MIL 8	8-53408-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	直式	21.44 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	活块
PIDG PVF2 22-16COM22-18MIL 10	8-53409-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	直式	21.44 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 16-14 8	8-53417-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.84 mm	直式	21.43 mm	锡铅	铜	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 16-14 6	53416-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.84 mm	直式	21.44 mm	铜, 锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块
PVF2 PIDG RING 16-14 10	53418-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	5 mm	.84 mm	直式	21.44 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	磁带盘
PIDG PVF2 22-16COM22-18MIL5/16	53411-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	5/16, M8	8.33 mm	.79 mm	直式	27.38 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 16-14 1/4	53419-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.73 mm	.84 mm	直式	27.38 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 12-10	53427-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	5/16, M8	8.33 mm	1.04 mm	直式	33.57 mm	锡铅	常规导线	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG PVF2 R 26-24 2	53400-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 AWG	.12 – .24 mm²	202 – 509 CMA	#2, M2	2.36 mm	.69 mm	直式	18.7 mm	锡铅	常规导线	2.083 mm	.8128 – 2.083 mm	活块
TERMINAL,PIDG PVF2 R 16-14	53420-1	\u4EA7\u54C1\u56FE\u7EB8	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	5/16, M8	8.33 mm	.84 mm	直式	27.38 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块
PIDG PVF2 R 22-16COM22-18MIL 6	53407-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	19.86 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	磁带盘
PIDG PVF2 R 22-16COM22-18MIL 8	53408-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	直式	21.44 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	磁带盘
TERMINAL,PVF2 PIDG R 22-16	53410-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	M6	6.73 mm	.79 mm	直式	27.38 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	带上安装
TERMINAL,PIDG PVF2 R 16-14 6	53416-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.84 mm	直式	21.44 mm	铜, 锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	带上安装
TERMINAL,PIDG PVF2 R 16-14 8	53417-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.84 mm	直式	21.43 mm	铜, 锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	带上安装
TERMINAL,PIDG PVF2 R 16-14 1/2	53422-1	\u4EA7\u54C1\u56FE\u7EB8	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	2-Jan, M12	13.08 mm	.84 mm	直式	32.84 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块
PIDG PVF2 R 22-16COM22-18MIL 6	8-53406-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	17.07 mm	锡铅	常规导线	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG PVF2 R 16-14 10	8-53418-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	5 mm	.84 mm	直式	21.44 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG PVF2 R 16-14 1/4	8-53419-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.73 mm	.84 mm	直式	27.38 mm	锡铅	常规导线	3.81 mm	2.67 – 3.81 mm	活块

特性
相关资料

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线, 铜
支持种类 绝缘支撑

结构特性

孔数 1
端子角度直式

主体特性

电镀材料 铜, 锡铅
条纹颜色 红色, 蓝色, 黄色
绝缘套管颜色 土黄色

接触件特性

端子和接头类型 Ring Tongue
端子方向 偏移, 直式
军用部件级别 I 级, II 级

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16, 22, 26
Wire Size (mm²) .12 – .24, .3 – 1.42, 1.04 – 2.62, 1.25 – 2, 3 – 6
线径 (CMA) 202 – 509, 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.36, 3.02, 3.68, 4.34, 5, 6.73, 8.33, 9.91, 13, 13.08
螺钉直径 (in) .093, .119, .145, .171, .197, .265, .328, .39, .512, .515
舌厚 (mm) .69, .74, .79, .84, 1.04, 1.07
舌厚 (in) .005, .027, .029, .031, .033, .041, .042
总长 (mm) 17.07, 17.85, 18.7, 19.86, 20.12, 20.67, 21.43, 21.44, 21.87, 27.38, 27.5, 30.94, 32.84, 33.57, 33.58, 35.91, 36.04
总长 (in) .672, .703, .736, .782, .792, .814, .844, .861, 1.078, 1.083, 1.218, 1.293, 1.322, 1.414, 1.419
压线筒内径 (mm) 3.25, 3.88, 5.96, 7.11
压线筒内径 (in) .128, .153, .235, .28
导线绝缘层直径（最大值） (mm) 2.083, 3.18, 3.81, 5.84
导线绝缘层直径（最大值） (in) .082, .125, .15, .23
电线绝缘直径 (mm) .8128 – 2.083, 2.03 – 3.18, 2.67 – 3.81, 3.81 – 5.842
电线绝缘直径 (in) .032 – .082, .08 – .125, .105 – .15, .15 – .23

使用环境

工组温度范围 150 °C [ 302 °F ]

操作/应用

重载否

行业标准

符合政府资质 否, 是

包装特性

封装方法 带上安装, 活块, 磁带盘
封装数量 100, 1000, 50, 500, 5000

其他

注释 Brazed 主体

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线, 铜
支持种类 绝缘支撑

结构特性

孔数 1
端子角度直式

主体特性

电镀材料 铜, 锡铅
条纹颜色 红色, 蓝色, 黄色
绝缘套管颜色 土黄色

接触件特性

端子和接头类型 Ring Tongue
端子方向 偏移, 直式
军用部件级别 I 级, II 级

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16, 22, 26
Wire Size (mm²) .12 – .24, .3 – 1.42, 1.04 – 2.62, 1.25 – 2, 3 – 6
线径 (CMA) 202 – 509, 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.36, 3.02, 3.68, 4.34, 5, 6.73, 8.33, 9.91, 13, 13.08
螺钉直径 (in) .093, .119, .145, .171, .197, .265, .328, .39, .512, .515
舌厚 (mm) .69, .74, .79, .84, 1.04, 1.07
舌厚 (in) .005, .027, .029, .031, .033, .041, .042
总长 (mm) 17.07, 17.85, 18.7, 19.86, 20.12, 20.67, 21.43, 21.44, 21.87, 27.38, 27.5, 30.94, 32.84, 33.57, 33.58, 35.91, 36.04
总长 (in) .672, .703, .736, .782, .792, .814, .844, .861, 1.078, 1.083, 1.218, 1.293, 1.322, 1.414, 1.419
压线筒内径 (mm) 3.25, 3.88, 5.96, 7.11
压线筒内径 (in) .128, .153, .235, .28
导线绝缘层直径（最大值） (mm) 2.083, 3.18, 3.81, 5.84
导线绝缘层直径（最大值） (in) .082, .125, .15, .23
电线绝缘直径 (mm) .8128 – 2.083, 2.03 – 3.18, 2.67 – 3.81, 3.81 – 5.842
电线绝缘直径 (in) .032 – .082, .08 – .125, .105 – .15, .15 – .23

使用环境

工组温度范围 150 °C [ 302 °F ]

操作/应用

重载否

行业标准

符合政府资质 否, 是

包装特性

封装方法 带上安装, 活块, 磁带盘
封装数量 100, 1000, 50, 500, 5000

其他

注释 Brazed 主体

PIDG 防辐射/150 C 环形/叉形

PIDG 防辐射/150 C 环形/叉形

端子和接头类型: Ring Tongue

压线筒类型: 闭式压线筒

端子角度: 直式

Sealable: 否

Insulated: Yes

特性

相关资料

特性

产品类型特性

螺钉尺寸 10,

压线筒类型 闭式压线筒

Sealable 否

Insulated Yes

线缆类型 常规导线, 铜

支持种类 绝缘支撑

结构特性

孔数 1

端子角度 直式

主体特性

电镀材料 铜, 锡铅

条纹颜色 红色, 蓝色, 黄色

绝缘套管颜色 土黄色

接触件特性

端子和接头类型 Ring Tongue

端子方向 偏移, 直式

军用部件级别 I 级, II 级

机械附件

带导线绝缘 带有

尺寸

Wire Size (AWG) 12 – 10, 16, 22, 26

Wire Size (mm²) .12 – .24, .3 – 1.42, 1.04 – 2.62, 1.25 – 2, 3 – 6

线径 (CMA) 202 – 509, 509 – 3260, 2050 – 5180, 5180 – 13100

螺钉直径 (mm) 2.36, 3.02, 3.68, 4.34, 5, 6.73, 8.33, 9.91, 13, 13.08

螺钉直径 (in) .093, .119, .145, .171, .197, .265, .328, .39, .512, .515

舌厚 (mm) .69, .74, .79, .84, 1.04, 1.07

舌厚 (in) .005, .027, .029, .031, .033, .041, .042

总长 (mm) 17.07, 17.85, 18.7, 19.86, 20.12, 20.67, 21.43, 21.44, 21.87, 27.38, 27.5, 30.94, 32.84, 33.57, 33.58, 35.91, 36.04

总长 (in) .672, .703, .736, .782, .792, .814, .844, .861, 1.078, 1.083, 1.218, 1.293, 1.322, 1.414, 1.419

压线筒内径 (mm) 3.25, 3.88, 5.96, 7.11

压线筒内径 (in) .128, .153, .235, .28

导线绝缘层直径（最大值） (mm) 2.083, 3.18, 3.81, 5.84

导线绝缘层直径（最大值） (in) .082, .125, .15, .23

电线绝缘直径 (mm) .8128 – 2.083, 2.03 – 3.18, 2.67 – 3.81, 3.81 – 5.842

电线绝缘直径 (in) .032 – .082, .08 – .125, .105 – .15, .15 – .23

使用环境

工组温度范围 150 °C [ 302 °F ]

操作/应用

重载 否

行业标准

符合政府资质 否, 是

包装特性

封装方法 带上安装, 活块, 磁带盘

封装数量 100, 1000, 50, 500, 5000

其他

注释 Brazed 主体
