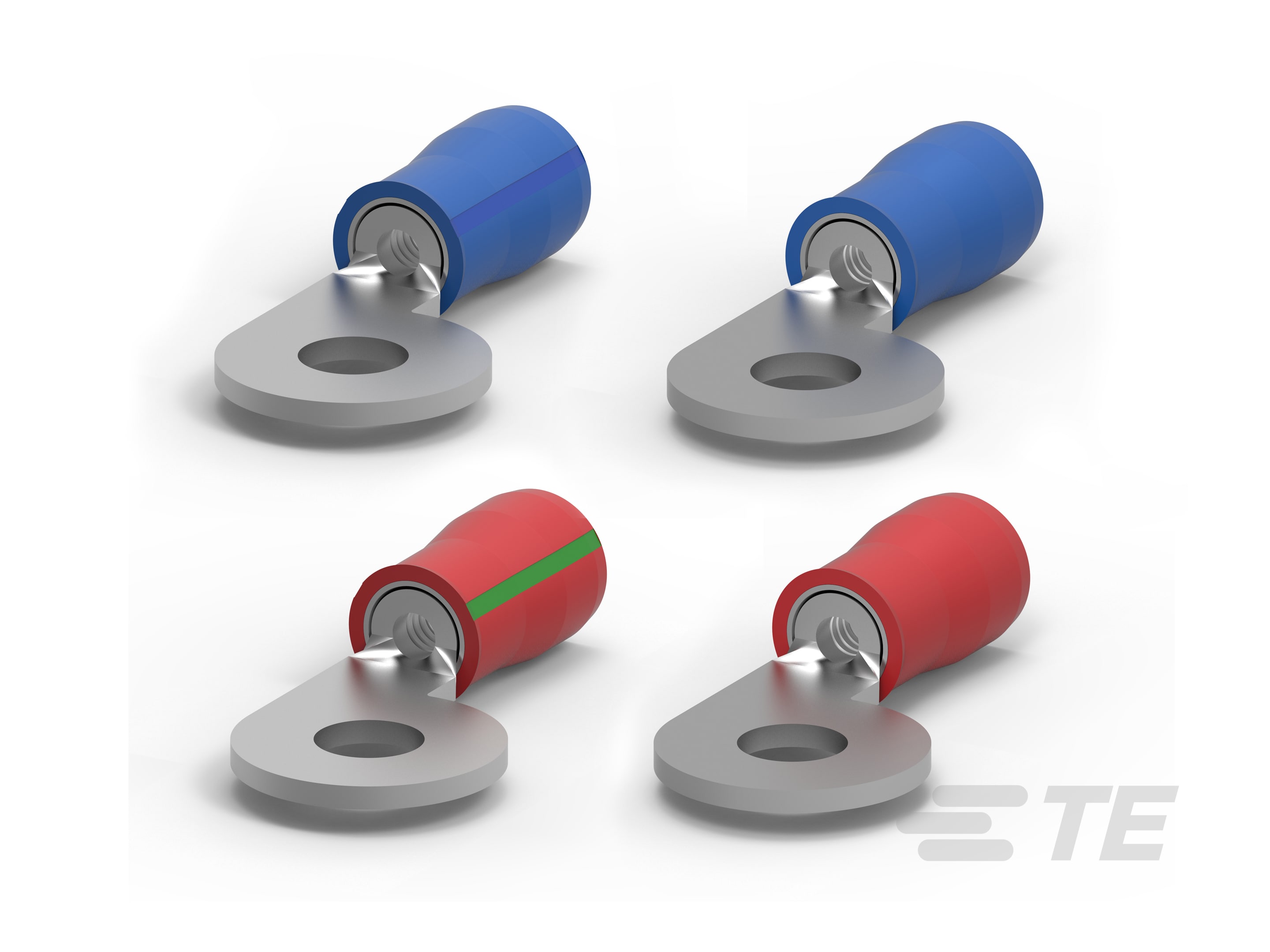

PIDG 偏心环端子

PIDG 偏心环端子-CAT-P592-OF29

PIDG 偏心环端子

  • PIDG
  • TE 系列编号  CAT-P592-OF29
  • TE 内部编号  CAT-P592-OF29
预绝缘 Diamond Grip 偏心环端子
更多 更少

  • 舌厚(mm): .79

  • 压线筒类型: 闭式压线筒

  • 端子角度: 直式

  • Sealable: 否

  • 电镀材料: 铜, 锡

保存至清单

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 螺钉尺寸  10,

  • 压线筒类型  闭式压线筒

  • Sealable  否

  • Insulated  Yes

  • 线缆类型  常规导线

  • 支持种类  绝缘支撑, 绝缘限制

  • 形状描述  RING-060

结构特性

  • 孔数  1

  • 端子角度  直式

电气特征

  • 电压（最大值） (V) 300

主体特性

  • 电镀材料  铜, 锡

  • 条纹颜色  红色, 绿色, 蓝色

  • 单件重量 (g) .895, .984, 1.137

  • 绝缘套管颜色  红色, 蓝色

  • 检查插槽  否, 是

接触件特性

  • 端子和接头类型  Ring Tongue, 偏心环形端子

  • 端子方向  偏移, 直式

机械附件

  • 带导线绝缘  带有

尺寸

  • Wire Size (AWG) 16, 16 – 14, 20, 22, 22 – 16

  • Wire Size (mm²) .26 – 1.65, .3 – .4, .3 – 1.42, .5 – .6, 1.04 – 2.62, 1.25 – 1.4, 1.31 – 2.08

  • 线径 (CMA) 509 – 3260, 754, 1186, 2050 – 5180, 2800

  • 螺钉直径 (mm) 3.51, 3.68, 4.82, 5

  • 螺钉直径 (in) .138, .145, .19, .197

  • 舌厚 (mm) .79, .84

  • 舌厚 (in) .031, .033

  • 总长 (mm) 23.01, 24, 24.028

  • 总长 (in) .906, .938, .946

  • 导线绝缘层直径（最大值） (mm) 2.79, 3.18, 3.81

  • 导线绝缘层直径（最大值） (in) .11, .125, .15

  • 电线绝缘直径 (mm) .97 – 2.79, 1.17 – 2.79, 2.03 – 3.18, 2.67 – 3.81

  • 电线绝缘直径 (in) .038 – .11, .046 – .11, .063 – .13, .08 – .125, .105 – .15

使用环境

  • 工组温度范围  105 °C [ 221 °F ]

操作/应用

  • 重载  否

行业标准

  • 符合政府资质  否

包装特性

  • 封装方法  活块

  • 封装数量  1, 1000
