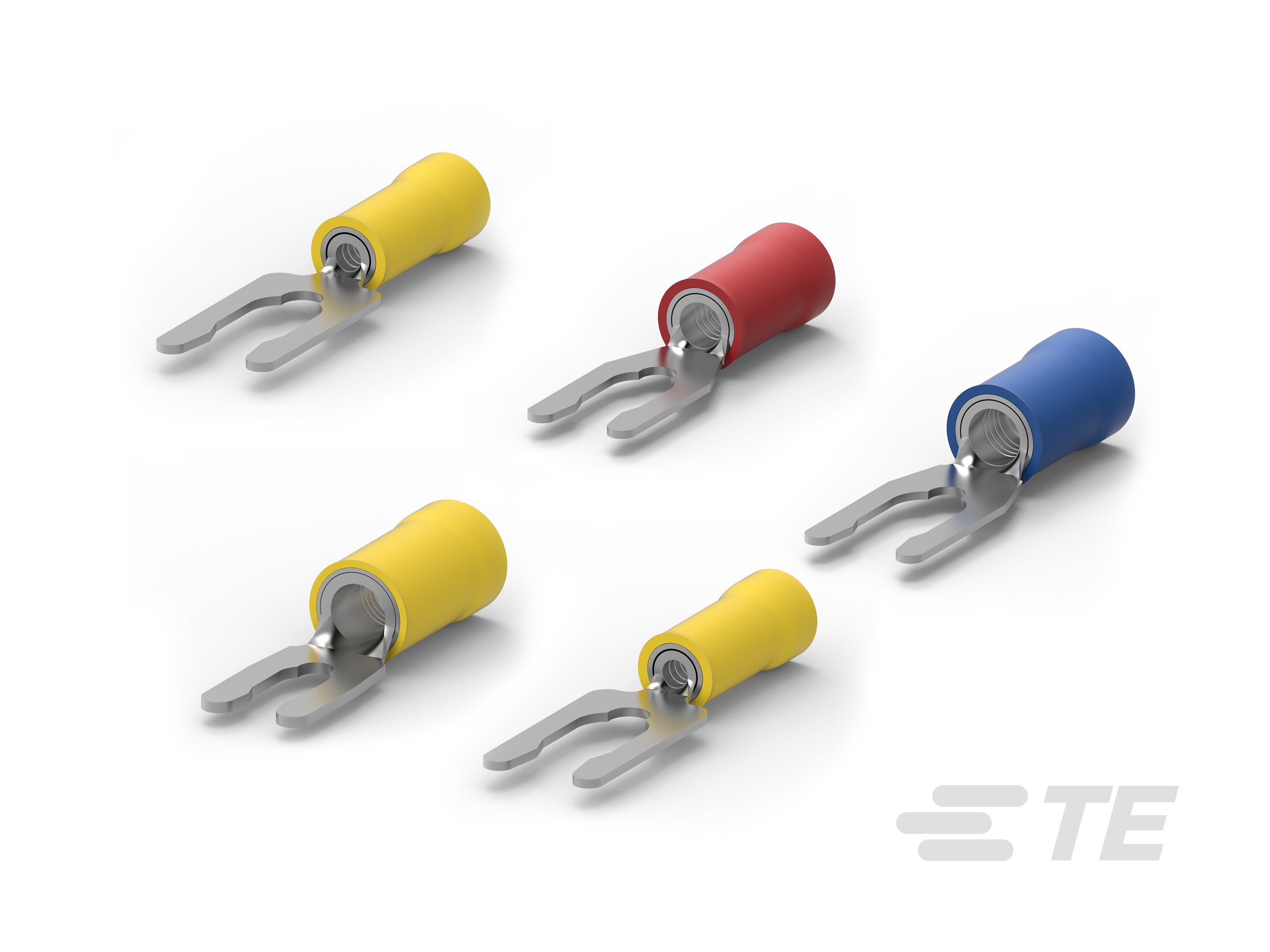

PIDG 长簧片叉形舌片端子

PIDG

TE 系列编号 CAT-P592-L853
TE 内部编号 CAT-P592-L853

预绝缘 Diamond Grip 长弹簧叉形舌片端子

更多更少

端子和接头类型: Spring Spade
压线筒类型: 闭式压线筒
Sealable: 否
Insulated: Yes
工组温度范围(°C): 105

配套部件及工具

保存至清单

联系我们

配套部件及工具

电子版数据手册

产品	TE 系列/零件编号	文档	Wire Size	Wire Size	线径	螺钉尺寸	螺钉直径	舌厚	端子方向	总长	端子角度	电镀材料	导线绝缘层直径（最大值）	电线绝缘直径	封装方法
TERMINAL,PIDG SPR SPD 26-22 8	52925	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#8, M4	4.17 mm	.5 mm	直式	16.5 mm	直式	磷青铜, 锡	2.083 mm	1.27 – 2.083 mm	活块
TERMINAL,PIDG SPR SPD 26-22 6	8-52924-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.457 mm	直式	17.25 mm	直式	磷青铜, 锡	2.083 mm	1.27 – 2.083 mm	活块
TERMINAL,PIDG SPR SPD 16-14 8	52936-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	偏移	21.844 mm	直式	磷青铜, 锡	4.623 mm	2.921 – 4.623 mm	活块
TERMINAL,PIDG SPR SPD 16-14 6	52420-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.79 mm	直式	23.6 mm	直式	磷青铜, 锡	4.318 mm	2.921 – 4.318 mm	活块
TERMINAL,PIDG SPR SPD 22-16 10	52411	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.84 mm	直式	25.5 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPR SPD 12-10 6	52430-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	28.727 mm	直式	磷青铜, 锡	5.84 mm	3.81 – 5.842 mm	带上安装
TERMINAL,PIDG SPR SPD 12-10	52433-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	4-Jan, M6	6.35 mm	.79 mm	偏移	32.741 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	活块
PIDG SP SPD 22-16COMM22-18MIL8	52410-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	偏移	24.867 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COM22-18MIL 6	52409-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	23.698 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SP SPD 22-16COMM22-18MIL6	8-52929-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	直式	20.29 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
PIDG 22-16 SPG SPD 8,NAT	1-52410-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	偏移	24.867 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
PIDG SP SPD 22-16COM22-18MIL 6	52409-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	23.698 mm	直式	磷青铜, 锡	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG SPR SPD 22-16 10	52411-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	偏移	25.527 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 6	52420-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	23.698 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 6	52420-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.79 mm	直式	23.6 mm	直式	磷青铜, 锡	4.318 mm	2.921 – 4.318 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 8	52421-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	偏移	24.867 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 10	52422-1	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	直式	25.5 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG SPR SPD 12-10 8	52431-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.79 mm	偏移	29.82 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG SPR SPD 12-10 10	52432-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.79 mm	偏移	30.963 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	活块
TERMINAL,PIDG SPR SPD 26-22 2	52921	\u4EA7\u54C1\u56FE\u7EB8	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#2, M2	2.18 mm	.5 mm	直式	16.5 mm	直式	磷青铜, 锡	2.032 mm	1.27 – 2.032 mm	活块
TERMINAL,PIDG SPR SPD 26-22 4	52922	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#4, M2.5	2.84 mm	.5 mm	直式	17.7 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	活块
TERMINAL,PIDG SPR SPD 16-14 6	52935-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	偏移	20.295 mm	直式	磷青铜, 锡	4.623 mm	2.921 – 4.623 mm	活块
TERMINAL,PIDG SPR SPD 16-14 8	52936-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	偏移	21.844 mm	直式	磷青铜, 锡	4.623 mm	2.921 – 4.623 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 6	7-52935-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	直式	20.3 mm	直式	磷青铜, 锡	4.318 mm	2.921 – 4.318 mm	活块
PIDG SP SPD 22-16COMM22-18MIL8	8-52410-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	直式	24.9 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
PIDG SP SPD 22-16COM22-18MIL 4	8-52927-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	2.84 mm	.79 mm	直式	20.2 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPR SPD 16-14 8	8-52936-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	直式	21.84 mm	直式	磷青铜, 锡	4.318 mm	2.921 – 4.318 mm	活块
PIDG SP SPD 22-16COM22-18MIL 5	8-52928-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#5, M3	3.18 mm	.84 mm	直式	20.3 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
PIDG SP SPD 22-16COMM22-18MIL8	8-52930-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	直式	21.8 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPR SPD 12-10 8	8-52942-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.99 mm	直式	26.7 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	活块
TERMINAL,PIDG SPR SPD 16-14 10	9-52937-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	直式	23.06 mm	直式	磷青铜, 锡	4.623 mm	2.921 – 4.623 mm	活块
TERMINAL,PIDG SPR SPD 12-10 6	52430	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.51 mm	1.07 mm	直式	28.7 mm	直式	磷青铜, 锡	5.84 mm	3.81 – 5.842 mm	活块
PIDG SP SPD 22-16COMM22-18MIL8	52410	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	直式	24.9 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPR SPD 16-14 8	52421	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.84 mm	直式	24.9 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG SPR SPD 22-16 6	52409	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.79 mm	直式	23.7 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPR SPD 16-14 6	52420	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.84 mm	直式	23.6 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG SPR SPD 16-14 8	52421-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	直式	24.9 mm	直式	磷青铜, 锡	4.318 mm	2.921 – 4.318 mm	活块
TERMINAL,PIDG SPR SPD 26-22 6	52403	\u4EA7\u54C1\u56FE\u7EB8	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.5 mm	直式	21.5 mm	直式	磷青铜, 锡	2.083 mm	1.27 – 2.083 mm	活块
PIDG SP SPD 22-16COM22-18MIL 4	52408	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	2.84 mm	.84 mm	直式	22.8 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL, PIDG SPR SPD 22-16 6	52409-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	23.698 mm	直式	磷青铜, 锡	3.56 mm	2.667 – 3.556 mm	带上安装
TERMINAL,PIDG SPR SPD 12-10 6	52430-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.51 mm	.79 mm	直式	28.7 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	活块
TERMINAL,PIDG SPR SPD 12-10 6	52430-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.51 mm	.79 mm	直式	28.7 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	带上安装
TERMINAL,PIDG SPR SPD 26-22 5	52923	\u4EA7\u54C1\u56FE\u7EB8	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#5, M3	3.18 mm	.5 mm	直式	17.2 mm	直式	磷青铜, 锡	2.083 mm	1.27 – 2.083 mm	活块
TERMINAL,PIDG SPR SPD 16-14 10	52937-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	直式	23.1 mm	直式	磷青铜, 锡	4.623 mm	2.921 – 4.623 mm	活块
TERMINAL,PIDG SPR SPD 12-10 5	52940	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#5, M3	3.18 mm	1.07 mm	直式	24.3 mm	直式	磷青铜, 锡	6.35 mm	3.81 – 6.35 mm	活块
TERMINAL,PIDG SPR SPD 26-22 6	52403-1	\u4EA7\u54C1\u56FE\u7EB8	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.79 mm	直式	21.5 mm	直式	磷青铜, 锡	2.083 mm	1.27 – 2.083 mm	带上安装
TERMINAL,PIDG SPR SPD 16-14 10	52422-3	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	直式	25.5 mm	直式	磷青铜, 锡	4.318 mm	2.921 – 4.318 mm	带上安装
TERMINAL,PIDG SPR SPD 12-10 8	52431-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.79 mm	直式	29.8 mm	直式	磷青铜, 锡	3.81 mm	2.67 – 3.81 mm	带上安装
TERMINAL,PIDG SPR SPD 12-10 8	696072-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 5.2 mm²	-	#8, M4	3.51 mm	.98 mm	直式	26.7 mm	90°	锡	6.35 mm	3.81 – 6.35 mm	活块
PIDG SP SPD 22-16COMM22-18MIL8	8-52410-0	3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	直式	24.9 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
PIDG SP SPD 22-16COMM22-18MIL6	8-52929-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	直式	20.3 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块
PIDG SP SPD 22-16COM22-18MIL10	8-52931-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	直式	23.1 mm	直式	磷青铜, 锡	3.18 mm	2.03 – 3.18 mm	活块

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线
支持种类 绝缘支撑
形状描述 SPADE-028, SPADE-029, SPADE-031
端子特性修剪

结构特性

端子角度 90°, 直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 磷青铜, 锡
条纹颜色 红色, 蓝色, 黄色
单件重量 (g) 2.4
绝缘套管颜色 红色, 蓝色, 黄色
检查插槽否

接触件特性

端子和接头类型 Spring Spade
端子方向 偏移, 直式

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16 – 14, 22 – 16, 26 – 22
Wire Size (mm²) .12 – .4, .3 – 1.42, 1.25 – 2, 3 – 5.2, 3 – 6
线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.18, 2.84, 3.18, 3.51, 3.56, 4.17, 4.82, 6.35
螺钉直径 (in) .086, .112, .125, .138, .14, .164, .19, .25
舌厚 (mm) .457, .46, .5, .79, .84, .98, .99, 1.07
舌厚 (in) .018, .0197, .031, .033, .0385, .039, .042
总长 (mm) 16.5, 17.2, 17.25, 17.7, 20.2, 20.29, 20.295, 20.3, 21.5, 21.8, 21.84, 21.844, 22.8, 23.06, 23.1, 23.6, 23.698, 23.7, 24.3, 24.867, 24.9, 25.5, 25.527, 26.7, 28.7, 28.727, 29.8, 29.82, 30.963, 32.741
总长 (in) .651, .679, .695, .799, .847, .86, .896, .908, .93, .933, .957, .979, 1.005, 1.017, 1.052, 1.1, 1.102, 1.131, 1.174, 1.219, 1.225, 1.289
压线筒内径 (in) .128, .128 – .13, .155, .173, .253, .84 – .86
导线绝缘层直径（最大值） (mm) 2.032, 2.083, 3.18, 3.56, 3.81, 4.318, 4.623, 5.84, 6.35
导线绝缘层直径（最大值） (in) .08, .082, .125, .14, .15, .17, .182, .23, .25
电线绝缘直径 (mm) 1.27 – 2.032, 1.27 – 2.083, 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 2.921 – 4.623, 3.81 – 5.842, 3.81 – 6.35
电线绝缘直径 (in) .0499 – .0818, .05 – .08, .05 – .082, .08 – .125, .105 – .14, .105 – .15, .105 – .23, .105 – .25, .1149 – .1696, .115 – .17, .115 – .182, .125 – .25, .15 – .23, .15 – .25

使用环境

工组温度范围 105 °C [ 221 °F ]

操作/应用

重载否

行业标准

符合政府资质否

包装特性

封装方法 带上安装, 活块
封装数量 100, 1000, 12000, 2500, 50, 500, 5000

其他

注释 标记：商用 22-16- 军用 22-18，符合 MIL-T-7928.。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线
支持种类 绝缘支撑
形状描述 SPADE-028, SPADE-029, SPADE-031
端子特性修剪

结构特性

端子角度 90°, 直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 磷青铜, 锡
条纹颜色 红色, 蓝色, 黄色
单件重量 (g) 2.4
绝缘套管颜色 红色, 蓝色, 黄色
检查插槽否

接触件特性

端子和接头类型 Spring Spade
端子方向 偏移, 直式

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16 – 14, 22 – 16, 26 – 22
Wire Size (mm²) .12 – .4, .3 – 1.42, 1.25 – 2, 3 – 5.2, 3 – 6
线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.18, 2.84, 3.18, 3.51, 3.56, 4.17, 4.82, 6.35
螺钉直径 (in) .086, .112, .125, .138, .14, .164, .19, .25
舌厚 (mm) .457, .46, .5, .79, .84, .98, .99, 1.07
舌厚 (in) .018, .0197, .031, .033, .0385, .039, .042
总长 (mm) 16.5, 17.2, 17.25, 17.7, 20.2, 20.29, 20.295, 20.3, 21.5, 21.8, 21.84, 21.844, 22.8, 23.06, 23.1, 23.6, 23.698, 23.7, 24.3, 24.867, 24.9, 25.5, 25.527, 26.7, 28.7, 28.727, 29.8, 29.82, 30.963, 32.741
总长 (in) .651, .679, .695, .799, .847, .86, .896, .908, .93, .933, .957, .979, 1.005, 1.017, 1.052, 1.1, 1.102, 1.131, 1.174, 1.219, 1.225, 1.289
压线筒内径 (in) .128, .128 – .13, .155, .173, .253, .84 – .86
导线绝缘层直径（最大值） (mm) 2.032, 2.083, 3.18, 3.56, 3.81, 4.318, 4.623, 5.84, 6.35
导线绝缘层直径（最大值） (in) .08, .082, .125, .14, .15, .17, .182, .23, .25
电线绝缘直径 (mm) 1.27 – 2.032, 1.27 – 2.083, 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 2.921 – 4.623, 3.81 – 5.842, 3.81 – 6.35
电线绝缘直径 (in) .0499 – .0818, .05 – .08, .05 – .082, .08 – .125, .105 – .14, .105 – .15, .105 – .23, .105 – .25, .1149 – .1696, .115 – .17, .115 – .182, .125 – .25, .15 – .23, .15 – .25

使用环境

工组温度范围 105 °C [ 221 °F ]

操作/应用

重载否

行业标准

符合政府资质否

包装特性

封装方法 带上安装, 活块
封装数量 100, 1000, 12000, 2500, 50, 500, 5000

其他

注释 标记：商用 22-16- 军用 22-18，符合 MIL-T-7928.。

PIDG 长簧片叉形舌片端子

PIDG 长簧片叉形舌片端子

端子和接头类型: Spring Spade

压线筒类型: 闭式压线筒

Sealable: 否

Insulated: Yes

工组温度范围(°C): 105

特性

相关资料

特性

产品类型特性

螺钉尺寸 10,

压线筒类型 闭式压线筒

Sealable 否

Insulated Yes

线缆类型 常规导线

支持种类 绝缘支撑

形状描述 SPADE-028, SPADE-029, SPADE-031

端子特性 修剪

结构特性

端子角度 90°, 直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 磷青铜, 锡

条纹颜色 红色, 蓝色, 黄色

单件重量 (g) 2.4

绝缘套管颜色 红色, 蓝色, 黄色

检查插槽 否

接触件特性

端子和接头类型 Spring Spade

端子方向 偏移, 直式

机械附件

带导线绝缘 带有

尺寸

Wire Size (AWG) 12 – 10, 16 – 14, 22 – 16, 26 – 22

Wire Size (mm²) .12 – .4, .3 – 1.42, 1.25 – 2, 3 – 5.2, 3 – 6

线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100

螺钉直径 (mm) 2.18, 2.84, 3.18, 3.51, 3.56, 4.17, 4.82, 6.35

螺钉直径 (in) .086, .112, .125, .138, .14, .164, .19, .25

舌厚 (mm) .457, .46, .5, .79, .84, .98, .99, 1.07

舌厚 (in) .018, .0197, .031, .033, .0385, .039, .042

总长 (mm) 16.5, 17.2, 17.25, 17.7, 20.2, 20.29, 20.295, 20.3, 21.5, 21.8, 21.84, 21.844, 22.8, 23.06, 23.1, 23.6, 23.698, 23.7, 24.3, 24.867, 24.9, 25.5, 25.527, 26.7, 28.7, 28.727, 29.8, 29.82, 30.963, 32.741

总长 (in) .651, .679, .695, .799, .847, .86, .896, .908, .93, .933, .957, .979, 1.005, 1.017, 1.052, 1.1, 1.102, 1.131, 1.174, 1.219, 1.225, 1.289

压线筒内径 (in) .128, .128 – .13, .155, .173, .253, .84 – .86

导线绝缘层直径（最大值） (mm) 2.032, 2.083, 3.18, 3.56, 3.81, 4.318, 4.623, 5.84, 6.35

导线绝缘层直径（最大值） (in) .08, .082, .125, .14, .15, .17, .182, .23, .25

电线绝缘直径 (mm) 1.27 – 2.032, 1.27 – 2.083, 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 2.921 – 4.623, 3.81 – 5.842, 3.81 – 6.35

电线绝缘直径 (in) .0499 – .0818, .05 – .08, .05 – .082, .08 – .125, .105 – .14, .105 – .15, .105 – .23, .105 – .25, .1149 – .1696, .115 – .17, .115 – .182, .125 – .25, .15 – .23, .15 – .25

使用环境

工组温度范围 105 °C [ 221 °F ]

操作/应用

重载 否

行业标准

符合政府资质 否

包装特性

封装方法 带上安装, 活块

封装数量 100, 1000, 12000, 2500, 50, 500, 5000

其他

注释 标记：商用 22-16- 军用 22-18，符合 MIL-T-7928.。
