PIDG 带凸缘叉形舌片端子

PIDG

TE 系列编号 CAT-P592-F614
TE 内部编号 CAT-P592-F614

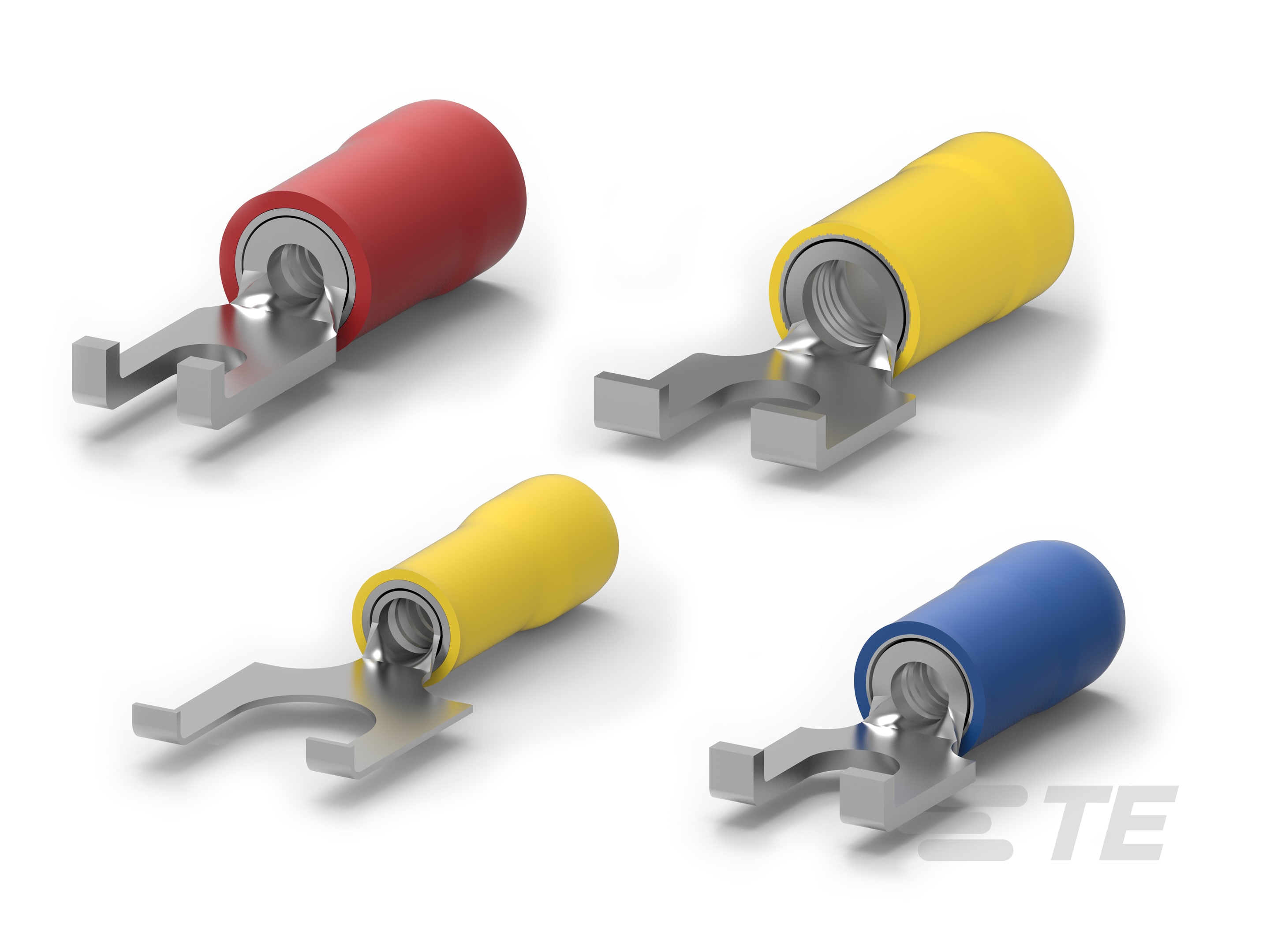

预绝缘 Diamond Grip 法兰铲形端子

更多更少

压线筒类型: 闭式压线筒
端子角度: 直式
Sealable: 否
电镀材料: 铜, 锡
Insulated: Yes

配套部件及工具

保存至清单

联系我们

配套部件及工具

电子版数据手册

产品	TE 系列/零件编号	文档	端子和接头类型	Wire Size	Wire Size	线径	螺钉尺寸	螺钉直径	舌厚	端子方向	总长	工组温度范围	支持种类	导线绝缘层直径（最大值）	电线绝缘直径	封装方法
PIDG SPDFLG 22-16COM22-18MIL 8	32498	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	带凸缘, 直式	21.08 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
PIDG HK 22-16 COMM 22-18 MIL 8	32456	\u4EA7\u54C1\u56FE\u7EB8	Hook Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	直式	22.32 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	盒
PIDG SPDFLG 22-16COM22-18MIL 8	2-32562-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG SPD FLG 16-14 6	320861	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.84 mm	带凸缘, 直式	18.7 mm	105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	盒
PIDG SPDFLG 22-16COMM22-18MIL6	32562	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	带凸缘, 直式	18.72 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG SPD FLG 16-14 10	320863	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.84 mm	带凸缘, 直式	18.7 mm	105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	盒
TERMINAL,PIDG SPD FLG 16-14 8	2-320862-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	带上安装
TERMINAL,PIDG SPD FLG 16-14 6	2-320861-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	带上安装
PIDG SPDFLG 22-16COMM22-18MIL8	2-32562-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	带上安装
PIDG SPDFLG 22-16COMM22-18MIL6	2-32562-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	带上安装
TERMINAL,PIDG SPD FLG 16-14 10	2-320863-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	带上安装
PIDG SPDFLG 22-16COMM22-18MIL6	2-32561-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	18.71 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	带上安装
TERMINAL,PIDG SPD FLG 16-14 8	320862	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.84 mm	带凸缘, 直式	18.72 mm	105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	盒
PIDG SPDFLG 22-16COMM22-18MIL6	322777	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.84 mm	带凸缘, 直式	18.7 mm	-40 – 105 °C	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
PIDG SPDFLG 22-16COM22-18MIL10	1-331366-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 – 16 AWG	.3 – 1.3 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
PIDG SPDFLG 22-16COMM22-18MIL6	2-322777-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	带上安装
TERMINAL,PIDG SPD FLG 12-10 10	2-324015-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.79 mm	偏移	25.83 mm	105 °C	绝缘支撑	6.35 mm	3.81 – 6.35 mm	带上安装
PIDG SPD FLG22-16COM22-18MIL 2	2-324608-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#2, M2	2.18 mm	.79 mm	偏移	19.25 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
PIDG SPDFLG 22-16COM22-18MIL 8	2-32498-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	偏移	21.08 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	带上安装
TERMINAL,PIDG SPD FLG 12-10 6	324587	\u4EA7\u54C1\u56FE\u7EB8	叉形凸缘舌片	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	带凸缘, 直式	26.82 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG SPD FLG 26-22 2	324597	\u4EA7\u54C1\u56FE\u7EB8	叉形凸缘舌片	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#2, M2	2.36 mm	.79 mm	带凸缘, 直式	16.941 mm	105 °C	绝缘支撑	2.083 mm	1.27 – 2.083 mm	活块
PIDG SPDFLG 22-16COMM22-18MIL6	32561	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.84 mm	带凸缘, 直式	18.71 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPD FLG 12-10 10	326865	\u4EA7\u54C1\u56FE\u7EB8	叉形凸缘舌片	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#10	5.003 mm	.79 mm	带凸缘, 直式	25.832 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG SPD FLG 26-22 4	52369	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#4, M2.5	2.84 mm	.5 mm	带凸缘, 直式	16.5 mm	105 °C	绝缘支撑	2.083 mm	1.27 – 2.083 mm	活块
TERMINAL,PIDG SPD FLG 26-22 4	52369-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#4, M2.5	2.84 mm	.79 mm	偏移	16.485 mm	105 °C	绝缘支撑	2.083 mm	1.27 – 2.083 mm	带上安装
TERMINAL,PIDG SPD FLG 16-14 8	8-320862-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	带凸缘, 直式	18.72 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	活块
PIDG SPDFLG 22-16COMM22-18MIL6	8-322777-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	带凸缘, 直式	18.72 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPD FLG 12-10 10	8-324015-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	1.07 mm	带凸缘, 直式	25.83 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
PIDG SPD FLG22-16COM22-18MIL2	8-324608-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#2, M2	2.18 mm	.79 mm	带凸缘, 直式	19.25 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG SPD FLG 12-10 8	8-32510-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	1.07 mm	带凸缘, 直式	25.83 mm	105 °C	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
PIDG SPDFLG 22-16COMM22-18MIL6	8-32562-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	带凸缘, 直式	18.72 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG SPD FLG 26-22 6	8-51874-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.457 mm	带凸缘, 直式	16.48 mm	105 °C	绝缘支撑	2.083 mm	1.27 – 2.083 mm	活块
TERMINAL,PIDG SPD FLG 12-10 6	1-324577-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.51 mm	.79 mm	偏移	25.83 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	带上安装
TERMINAL,PIDG SPD FLG 12-10 6	1-325150-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	26.82 mm	105 °C	绝缘支撑	6.35 mm	3.81 – 6.35 mm	磁带盘
PIDG SPDFLG 22-16COM22-18MIL10	1-331366-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Spade Tongue	22 – 16 AWG	.3 – 1.3 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	偏移	18.72 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	带上安装
PIDG SPDFLG 22-16COMM22-18MIL2	2-324608-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#2, M2	2.18 mm	.79 mm	带凸缘, 直式	19.25 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	带上安装
TERMINAL,PIDG SPD FLG 26-22 6	51874-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.79 mm	带凸缘, 直式	16.48 mm	105 °C	绝缘支撑	2.083 mm	1.27 – 2.083 mm	带上安装
TERMINAL,PIDG SPD FLG 12-10 8	32510	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	1.07 mm	带凸缘, 直式	25.83 mm	105 °C	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG SPD FLG 12-10 6	325150	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	带凸缘, 直式	26.82 mm	105 °C	绝缘支撑	6.35 mm	3.81 – 6.35 mm	活块
TERMINAL,PIDG SPD FLG 26-22 6	51874	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.5 mm	带凸缘, 直式	16.48 mm	105 °C	绝缘支撑	2.083 mm	1.27 – 2.083 mm	活块
TERMINAL,PIDG SPD FLG 12-10 8	2-32510-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	1.07 mm	带凸缘, 直式	25.83 mm	105 °C	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	带上安装
TERMINAL,PIDG SPD FLG 12-10 10	324015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.79 mm	带凸缘, 直式	25.83 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPD FLG 12-10 6	324577	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	3.31 – 5.26 mm²	5180 – 13100 CMA	#6, M3.5	3.51 mm	.79 mm	带凸缘, 直式	25.83 mm	105 °C	绝缘支撑	5.842 mm	3.81 – 5.842 mm	活块
PIDG SPDFLG 22-16COMM22-18MIL2	324608	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#2, M2	2.18 mm	.79 mm	带凸缘, 直式	19.25 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG SPD FLG 16-14 6	8-320861-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.84 mm	带凸缘, 直式	18.7 mm	105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	活块
TERMINAL,PIDG SPD FLG 16-14 6	2-320861-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.84 mm	带凸缘, 直式	18.7 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	盒
PIDG SPDFLG 22-16COM22-18MIL 8	2-32497-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	带凸缘, 直式	21.08 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	带上安装
PIDG SPDFLG 22-16COMM22-18MIL6	322426	\u4EA7\u54C1\u56FE\u7EB8	叉形凸缘舌片	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	带凸缘, 直式	18.72 mm	-40 – 105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
PIDG SPDFLG 22-16COM22-18MIL 8	32497	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.84 mm	带凸缘, 直式	21.08 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
TERMINAL,PIDG SPD FLG 16-14 10	8-320863-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.84 mm	带凸缘, 直式	18.7 mm	105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	带上安装
TERMINAL,PIDG SPD FLG 12-10 6	8-325150-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	1.07 mm	带凸缘, 直式	26.82 mm	105 °C	绝缘支撑	6.35 mm	3.81 – 6.35 mm	活块
PIDG SPDFLG 22-16COMM22-18MIL6	8-32561-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	叉形凸缘舌片	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.84 mm	带凸缘, 直式	18.71 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线
支持种类 绝缘支撑, 非绝缘支撑, 非绝缘支撑
形状描述 RING-092, SPADE-024
端子特性修剪

结构特性

孔数 1
端子角度直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 铜, 锡
条纹颜色 红色, 黄色
单件重量 (g) .16, .293, .31, .314, .624, .681, .691, .713, .745, .764, .788, .839, .912, .942, .945, .947, .96, .963, .97, .976, .996, 1.003, 1.576, 2.04, 2.293, 2.447, 2.516, 2.575
绝缘套管颜色 红色, 黄色
检查插槽否

接触件特性

端子和接头类型 Hook Tongue, Spade Tongue, 叉形凸缘舌片
端子方向 偏移, 带凸缘, 直式

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16 – 14, 22, 22 – 16, 26 – 22
Wire Size (mm²) .12 – .4, .3 – 1.3, .3 – 1.42, .326 – 1.31, 1.25 – 2, 2.62 – 6.64, 3 – 6, 3.31 – 5.26
线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.18, 2.36, 2.84, 3.51, 3.68, 4.17, 4.34, 4.82, 5, 5.003
螺钉直径 (in) .086, .093, .112, .138, .145, .164, .171, .19, .197
舌厚 (mm) .457, .5, .79, .84, 1.07
舌厚 (in) .018, .0197, .031, .033, .042
总长 (mm) 16.48, 16.485, 16.5, 16.94, 16.941, 18.7, 18.71, 18.72, 19.25, 21.08, 22.32, 25.83, 25.832, 26.82
总长 (in) .649, .667, .737, .758, .83, .879, 1.017, 1.056
导线绝缘层直径（最大值） (mm) 2.083, 3.18, 3.56, 3.81, 4.318, 5.84, 5.842, 6.35
导线绝缘层直径（最大值） (in) .082, .125, .14, .15, .17, .23, .25
电线绝缘直径 (mm) 1.27 – 2.083, 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 3.81 – 5.842, 3.81 – 6.35
电线绝缘直径 (in) .05 – .082, .08 – .125, .105 – .14, .105 – .15, .115 – .17, .15 – .23, .15 – .25

使用环境

工组温度范围 (°C) -40 – 105, 105
工组温度范围 (°F) -40 – 221, 221

操作/应用

重载否

行业标准

符合政府资质否

包装特性

封装方法 带上安装, 活块, 盒, 磁带盘
封装数量 100, 1000, 2500, 50, 500, 5000

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线
支持种类 绝缘支撑, 非绝缘支撑, 非绝缘支撑
形状描述 RING-092, SPADE-024
端子特性修剪

结构特性

孔数 1
端子角度直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 铜, 锡
条纹颜色 红色, 黄色
单件重量 (g) .16, .293, .31, .314, .624, .681, .691, .713, .745, .764, .788, .839, .912, .942, .945, .947, .96, .963, .97, .976, .996, 1.003, 1.576, 2.04, 2.293, 2.447, 2.516, 2.575
绝缘套管颜色 红色, 黄色
检查插槽否

接触件特性

端子和接头类型 Hook Tongue, Spade Tongue, 叉形凸缘舌片
端子方向 偏移, 带凸缘, 直式

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16 – 14, 22, 22 – 16, 26 – 22
Wire Size (mm²) .12 – .4, .3 – 1.3, .3 – 1.42, .326 – 1.31, 1.25 – 2, 2.62 – 6.64, 3 – 6, 3.31 – 5.26
线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.18, 2.36, 2.84, 3.51, 3.68, 4.17, 4.34, 4.82, 5, 5.003
螺钉直径 (in) .086, .093, .112, .138, .145, .164, .171, .19, .197
舌厚 (mm) .457, .5, .79, .84, 1.07
舌厚 (in) .018, .0197, .031, .033, .042
总长 (mm) 16.48, 16.485, 16.5, 16.94, 16.941, 18.7, 18.71, 18.72, 19.25, 21.08, 22.32, 25.83, 25.832, 26.82
总长 (in) .649, .667, .737, .758, .83, .879, 1.017, 1.056
导线绝缘层直径（最大值） (mm) 2.083, 3.18, 3.56, 3.81, 4.318, 5.84, 5.842, 6.35
导线绝缘层直径（最大值） (in) .082, .125, .14, .15, .17, .23, .25
电线绝缘直径 (mm) 1.27 – 2.083, 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 3.81 – 5.842, 3.81 – 6.35
电线绝缘直径 (in) .05 – .082, .08 – .125, .105 – .14, .105 – .15, .115 – .17, .15 – .23, .15 – .25

使用环境

工组温度范围 (°C) -40 – 105, 105
工组温度范围 (°F) -40 – 221, 221

操作/应用

重载否

行业标准

符合政府资质否

包装特性

封装方法 带上安装, 活块, 盒, 磁带盘
封装数量 100, 1000, 2500, 50, 500, 5000

PIDG 带凸缘叉形舌片端子

PIDG 带凸缘叉形舌片端子

压线筒类型: 闭式压线筒

端子角度: 直式

Sealable: 否

电镀材料: 铜, 锡

Insulated: Yes

特性

相关资料

特性

产品类型特性

螺钉尺寸 10,

压线筒类型 闭式压线筒

Sealable 否

Insulated Yes

线缆类型 常规导线

支持种类 绝缘支撑, 非绝缘支撑, 非绝缘支撑

形状描述 RING-092, SPADE-024

端子特性 修剪

结构特性

孔数 1

端子角度 直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 铜, 锡

条纹颜色 红色, 黄色

单件重量 (g) .16, .293, .31, .314, .624, .681, .691, .713, .745, .764, .788, .839, .912, .942, .945, .947, .96, .963, .97, .976, .996, 1.003, 1.576, 2.04, 2.293, 2.447, 2.516, 2.575

绝缘套管颜色 红色, 黄色

检查插槽 否

接触件特性

端子和接头类型 Hook Tongue, Spade Tongue, 叉形凸缘舌片

端子方向 偏移, 带凸缘, 直式

机械附件

带导线绝缘 带有

尺寸

Wire Size (AWG) 12 – 10, 16 – 14, 22, 22 – 16, 26 – 22

Wire Size (mm²) .12 – .4, .3 – 1.3, .3 – 1.42, .326 – 1.31, 1.25 – 2, 2.62 – 6.64, 3 – 6, 3.31 – 5.26

线径 (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100

螺钉直径 (mm) 2.18, 2.36, 2.84, 3.51, 3.68, 4.17, 4.34, 4.82, 5, 5.003

螺钉直径 (in) .086, .093, .112, .138, .145, .164, .171, .19, .197

舌厚 (mm) .457, .5, .79, .84, 1.07

舌厚 (in) .018, .0197, .031, .033, .042

总长 (mm) 16.48, 16.485, 16.5, 16.94, 16.941, 18.7, 18.71, 18.72, 19.25, 21.08, 22.32, 25.83, 25.832, 26.82

总长 (in) .649, .667, .737, .758, .83, .879, 1.017, 1.056

导线绝缘层直径（最大值） (mm) 2.083, 3.18, 3.56, 3.81, 4.318, 5.84, 5.842, 6.35

导线绝缘层直径（最大值） (in) .082, .125, .14, .15, .17, .23, .25

电线绝缘直径 (mm) 1.27 – 2.083, 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 3.81 – 5.842, 3.81 – 6.35

电线绝缘直径 (in) .05 – .082, .08 – .125, .105 – .14, .105 – .15, .115 – .17, .15 – .23, .15 – .25

使用环境

工组温度范围 (°C) -40 – 105, 105

工组温度范围 (°F) -40 – 221, 221

操作/应用

重载 否

行业标准

符合政府资质 否

包装特性

封装方法 带上安装, 活块, 盒, 磁带盘

封装数量 100, 1000, 2500, 50, 500, 5000

相关资料

目录页/数据表

条款和条件

压线筒类型闭式压线筒

线缆类型常规导线

支持种类绝缘支撑, 非绝缘支撑, 非绝缘支撑

端子特性修剪

端子角度直式

电镀材料铜, 锡

条纹颜色红色, 黄色

绝缘套管颜色红色, 黄色

检查插槽否

端子方向偏移, 带凸缘, 直式

带导线绝缘带有

重载否

符合政府资质否

封装方法带上安装, 活块, 盒, 磁带盘
