High Voltage Terminations: Heat Shrink, Self-Support

High Voltage Terminations: Heat Shrink, Self-Support-CAT-OHVT-HS
  • RAYCHEM
|
  • RAYCHEM OHVT

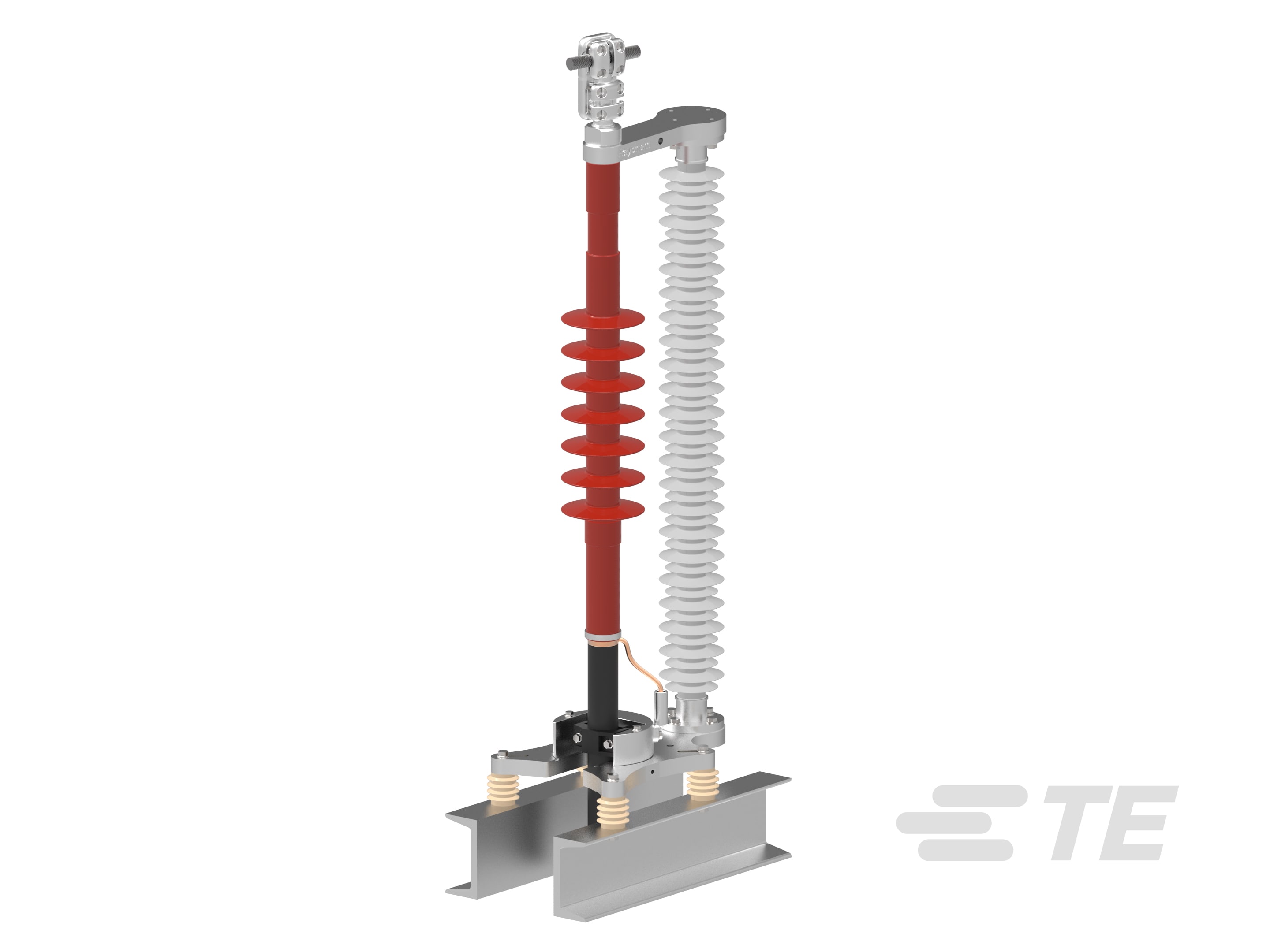

TE Connectivity (TE) 的瑞侃高压 (HV) 热缩自撑式户外端子 (OHVT-HS) 设计用于高达 72 kV 的工作电压。
更多 更少

产品特性

  • 产品供货情况 : 全球

  • 电压等级 (kV): 72

  • 兼容设备 : 端接

配置产品并获取产品报价

概述

高电压端子能够在严苛的环境条件下运行以满足客户的要求。 该端子的设计使其可与独立于制造商的聚合物绝缘电缆兼容，并适用于各种电缆结构。

自撑式绝缘子结构可用于高达 72 kV 的热缩端接，具有不同爬距，能在极度污染环境下使用。绝缘子套件带有一个用于分区的独立底座。与端子相关的金属配件由耐腐蚀合金加工而成。端子安装工作需由配备了适当工具并经过 TE 培训合格的安装人员完成。
端子根据

IEC 60840 进行设计和测试。绝缘子结构根据 IEC 62217 进行设计和测试。
该端子可与 TE 的 SIMAFLEX 高压夹具结合使用，这些夹具经过设计，可支撑架空铝制柔性导线以及将其连接到铜或铝制设备端子。用于固定的机械连接螺栓的直径在

30/40/50 mm 的范围内。

主要特性

  • 带有绝缘子的自撑式设计
  • 可用于不同的爬距
  • 安装无需特殊工具
  • 用于分区的独立底座
  • 配件采用耐腐蚀合金材料制成
  • 可从地面轻松提升已安装的端子

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

  • 表观检查  是

电气特征

  • 电压等级 (kV) 72

主体特性

  • 绝缘子材料  聚合物

  • 主要产品颜色  灰色, 红色

  • 主要产品材料  交联聚烯烃

操作/应用

  • 电源元件应用类型  传输

  • 兼容设备  端接

产品供货情况

  • 产品供货情况  全球

参考编号

  • TE 内部编号 CAT-OHVT-HS
