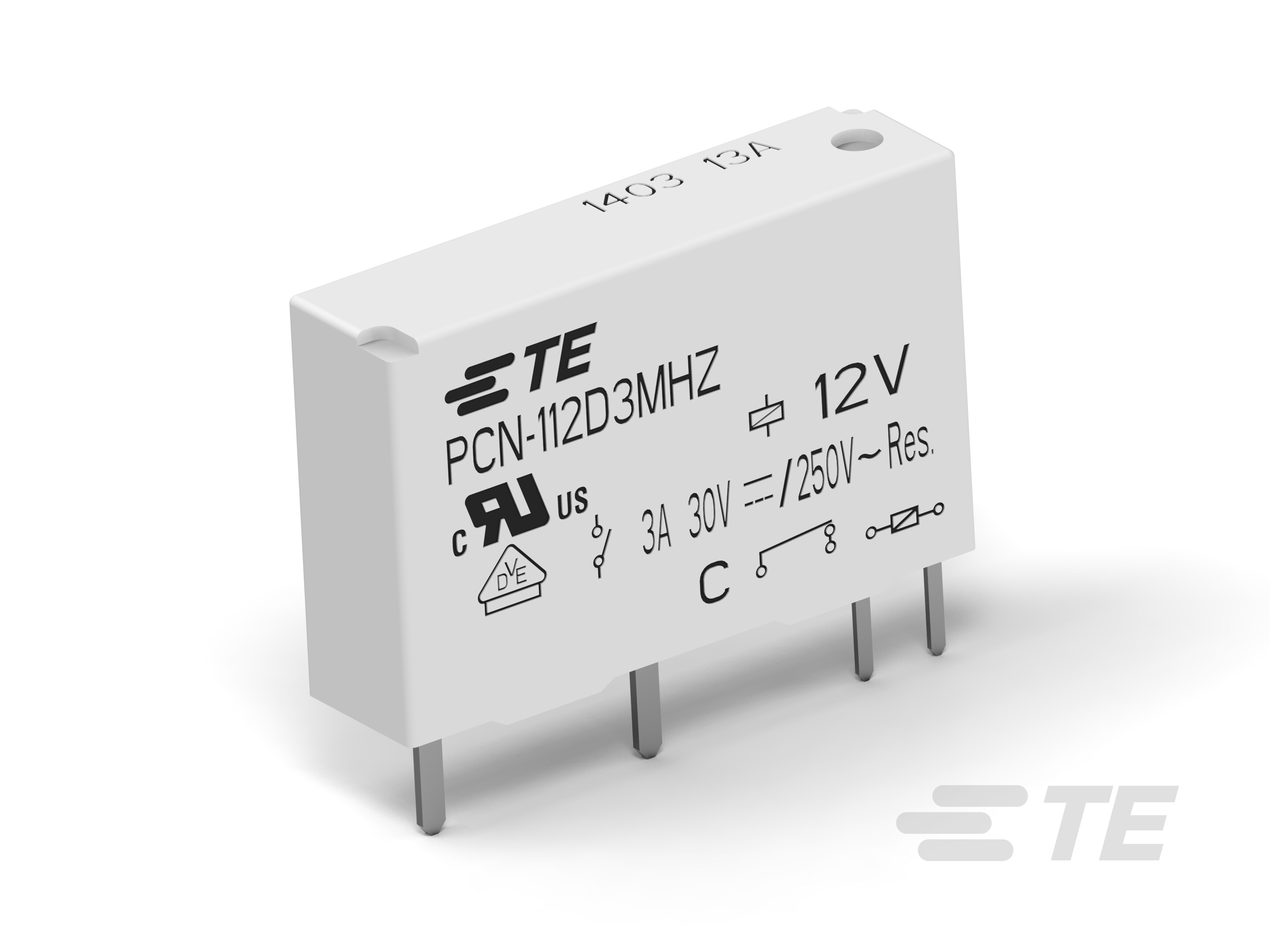

Slim PCB Relay, PCN 3A/5A, 4VDC

请查看产品文档或联系我们以了解最新的机构审批信息。

• 功率继电器类型  标准

• 继电器连接类型  PCB 焊针

• 外壳类型  密封

• 输出开关  随机

• 端子极限断开电流 (A) 3, 5, 25

• 输入电压 (VDC) 0 – 4

• 线圈励磁系统  单稳态、直流

• 线圈功率额定值（交流） (VA) .01

• 线圈功率额定值（直流） (mW) 120, 900

• 线圈电阻 (Ω) 40, 90, 160, 169, 640

• 线圈特性  UL 线圈绝缘类 A, UL 线圈绝缘类 F

• 线圈电压额定值 (VAC) 4

• 线圈电压额定值 (VDC) 3, 4, 6, 9, 12, 24

• 端子开关负载（最小值）  100mA @ 1V, 100mA @ 5V

• 端子开关电压（最大值） (VAC) 277

• 端子开关电压（最大值） (VDC) 125

• 端子电压额定值 (VAC) 250, 277

• 端子电压额定值 (VDC) 24, 30

• 端子和线圈间绝缘初始电介质 (Vrms) 3000, 5000

• 抗冲击能力  100 G，11 ms

• 输出电流（最小值） (A) .1

• 输出电压额定值（交流继电器） (Vrms) 0 – 250, 0 – 277

• 端子极限连续电流 (A) 25, 3, 5

• 端子和线圈间绝缘漏电 (mm) 3.5, 8

• 端子和线圈间绝缘漏电 (in) .138, .315

• 端子极限关合电流 (A) 25, 3, 5

• 输出电压（最大值） (V) 250, 277

• 端子和线圈间绝缘初始电介质 (V) 3000

• 绝缘初始电阻 (MΩ) 1000

• 相邻端子间绝缘初始电介质 (Vrms) 750

• 线圈功率额定值类 (mW) 100 – 150, 800 – 1000

• 输出电压额定值（直流继电器） (VDC) 0 – 30

• 输出电流额定值 (Arms) 0 – 3, 0 – 5

• 绝缘漏电类 (mm) 3 – 5.5, 5.5 – 8

• 线圈功率额定值 (W) .12

• 端子极限短时电流 (A) 25, 3

• 打开端子间绝缘初始电介质 (Vrms) 1000, 750

• 驱动系统  DC

• 线圈电流 (A) .024, .03

• 输出电流额定值 (A) 0 – 3, 0 – 5

• 线圈/端子间绝缘初始电介质类 (V) 2500 – 3000, 3000 – 4000, 4000

• 主要产品颜色  白色

• 封装种类  面板安装

• 产品重量 (g) 28, 3

• 产品重量 (oz) .1058, .988

• 绝缘特性  端子和线圈间 4000 V 初始浪涌耐电压, 端子和线圈间 8000 V 初始浪涌耐电压, 继电器基极 PTI600 的跟踪指数

• 端子排列方式  1 Form A (NO)

• 端子电流类 (A) 16

• 端子额定电流（最大值） (A) 3, 5, 25

• 端子材料  AgNi, AgSnO, 银镍 90/10，镀金

• 端子极数  1

• 端子特性  分叉/双触点

• 开关排列  1 Form A (SPST-NO)

• 端子电镀材料  金, 银镍包金

• 产品安装类型  印刷电路板

• 产品高度 (mm) 12.5, 26.5

• 产品高度 (in) .492, 1.043

• 产品长度 (mm) 20, 30.4

• 产品长度 (in) .787, 1.197

• 产品宽度 (mm) 5, 16

• 产品宽度 (in) .196, .63

• 宽度类（机械） (mm) 0 – 6, 12 – 16

• 绝缘间隙类 (mm) 2.5 – 4, 3.5 – 4., 5 – 8

• 端子和线圈间绝缘间隙 (mm) 3.5, 6.7

• 端子和线圈间绝缘间隙 (in) .138, .264

• 高度类（机械） (mm) 12 – 13, 25 – 30

• 长度类（机械） (mm) 16 – 20, 30 – 35

• 工作温度范围  -40 – 85 °C [ -40 – 185 °F ]

• 环境温度类 (°C) 50 – 70, 70 – 85

• 环境温度（最大值） (°C) 55, 85

• 环境温度（最大值） (°F) 131, 185

• 封装方法  Tube, 盒和托盘, 盒和管

• 焊接工艺  波峰焊接
