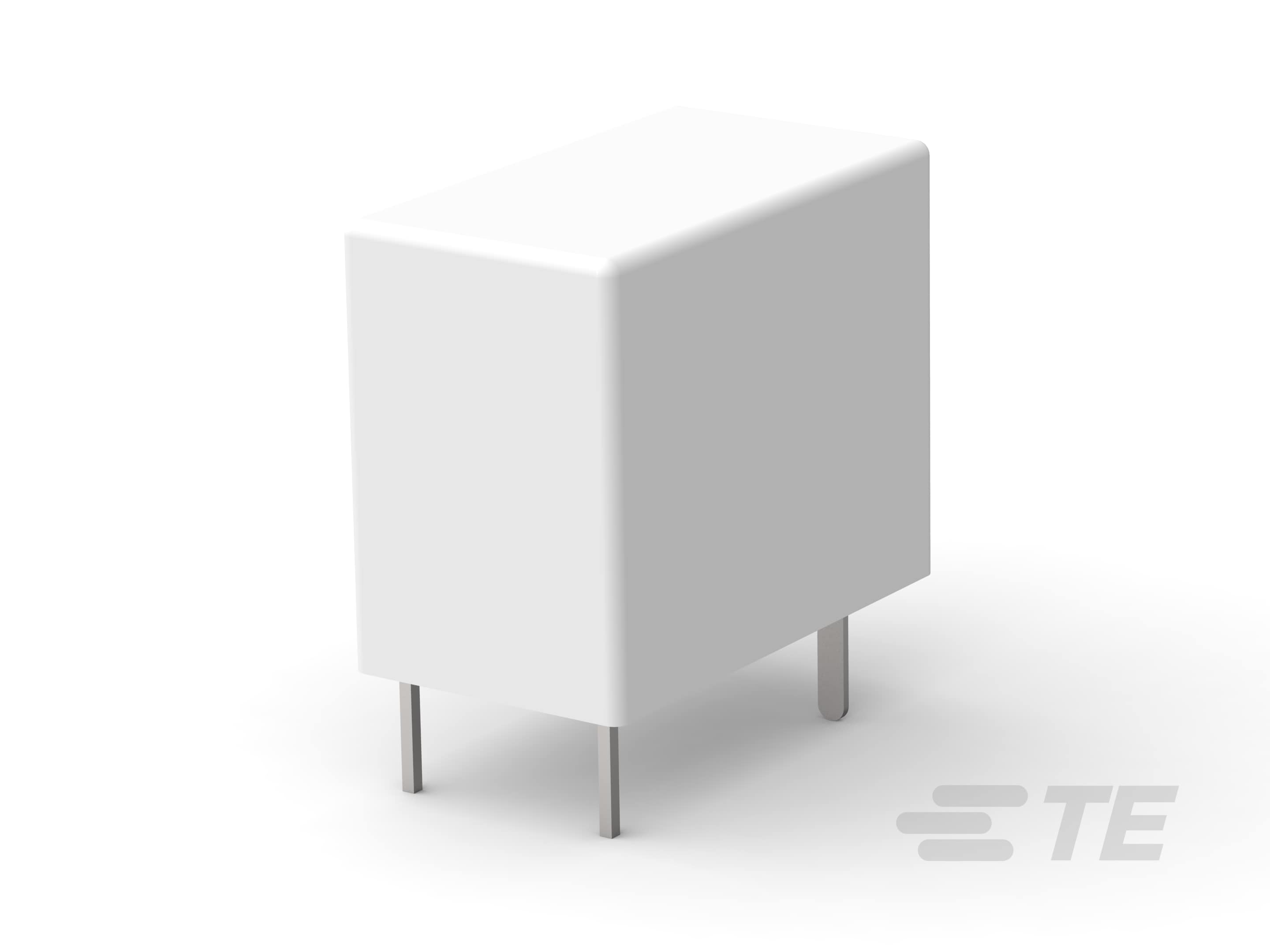

STD OEG 小型 PCB OJ/OJE Pow 继电器

产品特性

继电器和接触器类型 : 通用功率继电器
电流类型 : DC
线圈励磁系统 : 单稳态
端子排列方式 : 1 Form A SPST-NO
触点额定电流 (A): 3, 5, 8, 10

产品	TE 产品编号	文档	触点额定电流	线圈电压额定值	线圈功率额定值（直流）	外壳类型	环境温度（最大值）	高度类（机械）	长度类（机械）	宽度类（机械）	端子和线圈间绝缘初始电介质	欧盟 RoHS 符合性	欧盟 ELV 符合性
OJE-SS-105DM,000	2-1419128-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	5 VDC	.45 W	支持抗焊剂自动焊接	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-105HM,000	2-1419128-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	5 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-106HM,000	3-1419128-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	6 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-112DM,000	4-1419128-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	12 VDC	.45 W	支持抗焊剂自动焊接	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-112HM,000	4-1419128-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	12 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-112HMF,F000	4-1419128-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	12 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-112LM,000	4-1419128-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	12 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-112LMH,000	5-1419128-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	12 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-124DM,000	6-1419128-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	24 VDC	.45 W	支持抗焊剂自动焊接	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-124HM,000	6-1419128-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	24 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-124HMF,F000	6-1419128-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	24 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SS-124LMH,000	7-1419128-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	24 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJ-SH-105LMH,000	8-1419128-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	5 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-112LMH,000	9-1419128-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	12 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-112DM,000	1-1419129-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	12 VDC	.45 W	支持抗焊剂自动焊接	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-112LM,000	2-1419129-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	12 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-112LM,043	2-1419129-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	12 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-112LMH,000	2-1419129-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	12 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-124DM,000	2-1419129-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	24 VDC	.45 W	支持抗焊剂自动焊接	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-124LM,000	3-1419129-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	24 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-112HM,000	1419135-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	12 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-124LMH,000	4-1419144-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	24 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJE-SS-109LMH,000	5-1419144-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	9 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJ-SS-124HM,000	1440007-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	24 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-124LMHF,000	1461014-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	24 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJE-SS-105LMH,000	1461034-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	5 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJ-SS-105HM,000	1461077-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	5 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-112HMF,000	1461078-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	12 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SS-105LMH,000	1461080-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	5 VDC	.2 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJE-SS-103HM,000	1461103-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	3 VDC	.45 W	支持抗焊剂自动焊接	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJ-SH-109LMH,000	1461247-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	9 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-124LMH,000	1461247-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	24 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJE-SH-105DM,000	1461400-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	5 VDC	.45 W	支持抗焊剂自动焊接且可清洗	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-112DM,000	1461400-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	12 VDC	.45 W	支持抗焊剂自动焊接且可清洗	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-124DM,000	1461400-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	24 VDC	.45 W	支持抗焊剂自动焊接且可清洗	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-112LM,000	1461401-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	12 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-124HM,000	1461402-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	24 VDC	.45 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-105HM,000	1461402-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	5 VDC	.45 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-112HM,000	1461402-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	12 VDC	.45 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-109LMH,000	1461403-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	9 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-105LMH,000	1461403-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	5 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-112LMH,000	1461403-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	12 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJE-SH-124LMH,000	1461403-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8 A	24 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	3000 Vrms	-	-
OJ-SH-105LM,000	1461404-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	5 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-124LM,000	1461404-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	24 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-112LM,000	1461404-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3 A	12 VDC	.2 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-105HM,000	1461405-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	5 VDC	.45 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-112HM,000	1461405-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	12 VDC	.45 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-124HM,000	1461405-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 A	24 VDC	.45 W	支持抗焊剂自动焊接且可清洗	105 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-
OJ-SH-105DM,000	1461406-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5 A	5 VDC	.45 W	支持抗焊剂自动焊接且可清洗	85 °C	14 – 15 mm	16 – 20 mm	10 – 12 mm	4000 Vrms	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

继电器和接触器类型 通用功率继电器

结构特性

线圈特性 UL 线圈绝缘类 B, UL 线圈绝缘类 E, UL 线圈绝缘类 F, 敏感版本
端子极数 1
端子排列方式 1 Form A SPST-NO

电气特征

打开端子间绝缘初始电介质 (Vrms) 750
端子极限短时电流 (A) 3, 5, 8, 10
线圈电阻 (Ω) 20, 55.6, 56, 80, 125, 320, 405, 720, 1280, 2880
端子极限连续电流 (A) 3, 5, 8, 10
端子开关负载（最小值） 100mA @ 5V
端子开关电压（最大值） (VAC) 277
端子开关电压（最大值） (VDC) 30
端子极限断开电流 (A) 3, 5, 8, 10
端子极限关合电流 (A) 3, 5, 8, 10
触点额定电流 (A) 3, 5, 8, 10
线圈电压额定值 (VDC) 3, 5, 6, 9, 12, 24
端子电压额定值 (VAC) 250
端子电压额定值 (VDC) 30
线圈功率额定值（直流） (W) .2, .45
端子和线圈间绝缘初始电介质 (Vrms) 3000, 4000

主体特性

产品重量 9 g [ .318 oz ]
外壳类型 支持抗焊剂自动焊接, 支持抗焊剂自动焊接且可清洗

接触件特性

端子材料 Ag, AgNi, AgNi90/10, AgSnO, AgSnO2, AgSnOInO, W + AgSnO2, 银合金, 银氧化镉

端接特性

干线端接和连接类型焊针
线圈端接和连接类型焊针

机械附件

产品安装类型 板安装

尺寸

端子和线圈间绝缘间隙 (mm) 3.2, 7.7
端子和线圈间绝缘间隙 (in) .125, .126, .129, .303
产品宽度 10.2 mm [ .401 in ]
产品高度 (mm) 14.7
产品高度 (in) .578, .58
端子和线圈间绝缘漏电 (mm) 3.6, 9.4
端子和线圈间绝缘漏电 (in) .141, .37
产品长度 18.2 mm [ .716 in ]

使用环境

工组温度范围 (°C) -40 – 105, -40 – 85
工组温度范围 (°F) -40 – 221, -40 – 185
环境保护类别 RTII, RTIII
环境温度（最大值） (°C) 85, 105
环境温度（最大值） (°F) 185, 221

操作/应用

电流类型 DC
线圈励磁系统 单稳态

包装特性

封装方法 Tray, 盒和托盘, 线束

其他

端子电流类 (A) >2 – ≤5, >5 – ≤10
线圈功率额定值类 (W) >.15 – ≤.2, >.3 – ≤.6
高度类（机械） (mm) 14 – 15
长度类（机械） (mm) 16 – 20
宽度类（机械） (mm) 10 – 12

参考编号

TE 内部编号 CAT-OE4-OJ1

数据表/目录页

OJT Series Relay Datasheet pdf 英文版本

STD OEG 小型 PCB OJ/OJE Pow 继电器

产品特性

继电器和接触器类型 : 通用功率继电器

电流类型 : DC

线圈励磁系统 : 单稳态

端子排列方式 : 1 Form A SPST-NO

触点额定电流 (A): 3, 5, 8, 10

产品类型特性

继电器和接触器类型 通用功率继电器

结构特性

线圈特性 UL 线圈绝缘类 B, UL 线圈绝缘类 E, UL 线圈绝缘类 F, 敏感版本

端子极数 1

端子排列方式 1 Form A SPST-NO

电气特征

打开端子间绝缘初始电介质 (Vrms) 750

端子极限短时电流 (A) 3, 5, 8, 10

线圈电阻 (Ω) 20, 55.6, 56, 80, 125, 320, 405, 720, 1280, 2880

端子极限连续电流 (A) 3, 5, 8, 10

端子开关负载（最小值） 100mA @ 5V

端子开关电压（最大值） (VAC) 277

端子开关电压（最大值） (VDC) 30

端子极限断开电流 (A) 3, 5, 8, 10

端子极限关合电流 (A) 3, 5, 8, 10

触点额定电流 (A) 3, 5, 8, 10

线圈电压额定值 (VDC) 3, 5, 6, 9, 12, 24

端子电压额定值 (VAC) 250

端子电压额定值 (VDC) 30

线圈功率额定值（直流） (W) .2, .45

端子和线圈间绝缘初始电介质 (Vrms) 3000, 4000

主体特性

产品重量 9 g [ .318 oz ]

外壳类型 支持抗焊剂自动焊接, 支持抗焊剂自动焊接且可清洗

接触件特性

端子材料 Ag, AgNi, AgNi90/10, AgSnO, AgSnO2, AgSnOInO, W + AgSnO2, 银合金, 银氧化镉

端接特性

干线端接和连接类型 焊针

线圈端接和连接类型 焊针

机械附件

产品安装类型 板安装

尺寸

端子和线圈间绝缘间隙 (mm) 3.2, 7.7

端子和线圈间绝缘间隙 (in) .125, .126, .129, .303

产品宽度 10.2 mm [ .401 in ]

产品高度 (mm) 14.7

产品高度 (in) .578, .58

端子和线圈间绝缘漏电 (mm) 3.6, 9.4

端子和线圈间绝缘漏电 (in) .141, .37

产品长度 18.2 mm [ .716 in ]

使用环境

工组温度范围 (°C) -40 – 105, -40 – 85

工组温度范围 (°F) -40 – 221, -40 – 185

环境保护类别 RTII, RTIII

环境温度（最大值） (°C) 85, 105

环境温度（最大值） (°F) 185, 221

操作/应用

电流类型 DC

线圈励磁系统 单稳态

包装特性

封装方法 Tray, 盒和托盘, 线束

其他

端子电流类 (A) >2 – ≤5, >5 – ≤10

线圈功率额定值类 (W) >.15 – ≤.2, >.3 – ≤.6

高度类（机械） (mm) 14 – 15

长度类（机械） (mm) 16 – 20

宽度类（机械） (mm) 10 – 12

参考编号

TE 内部编号 CAT-OE4-OJ1

数据表/目录页

继电器和接触器类型通用功率继电器

外壳类型支持抗焊剂自动焊接, 支持抗焊剂自动焊接且可清洗

干线端接和连接类型焊针

线圈端接和连接类型焊针

产品安装类型板安装

线圈励磁系统单稳态
