符合 GSFC 航空标准的温度传感器
- MEAS
- MEAS 44900

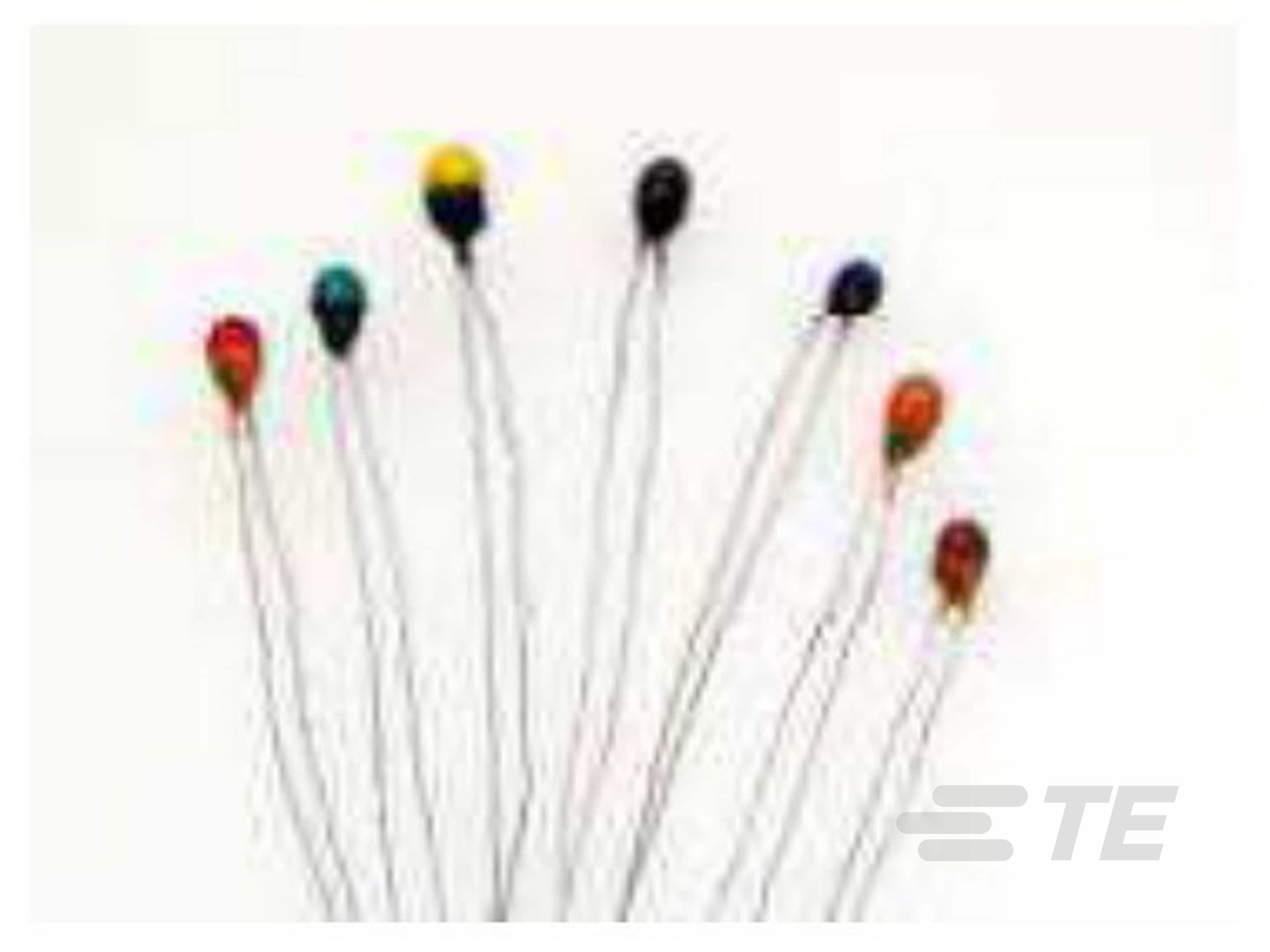

44900 系列温度传感器是一款符合航空标准、环氧树脂封装、高精度可互换的 NTC 热敏电阻，适用于众多航空应用领域。所有零件均经过全面飞行测试和表征。根据 S311-P18 文档中的规定，产品系列每年均按照 MIL-PRF-23648 要求重新认证。
产品特性
-
NTC 传感器类型 : 环氧树脂涂层 NTC 热敏电阻
-
引线长度 (mm): 56 | 76 | 150 | 160 | 200 | 250 | 300 | 310 | 400 | 410 | 450 | 500 | 600 | 610 | 640 | 760 | 800 | 1000
-
引线长度 (in): 2.205 | 2.992 | 5.901 | 6.299 | 7.874 | 9.843 | 11.811 | 12.205 | 15.748 | 16.142 | 17.717 | 19.685 | 23.622 | 24.016 | 25.197 | 29.921 | 31.496 | 39.37
-
电阻 (25°C) (kΩ): 2.252 | 3 | 5 | 10 | 30
-
β 值 (25/85) (K): 3694 | 3943 | 3987
-
公差 β 值 (%): ±0.4 | ±0.8
概述
MIL-PRF-23648 测试
重新鉴定包括以下测试
- 短时负载
- 温度冲击
- 绝缘电阻
- 耐焊热
- 低温储存
- 高温储存
- 耗散常数
- 热时间限值
- 端子强度
- 防潮
- 高温暴露
- 中等冲击
- 浸入
特色
- 符合飞行标准
- 25°C 时电阻为 2252 欧姆至 30K 欧姆
- 可互换性达 ±0.1°C
- 高灵敏度
- 压盘陶瓷特征
- 导热环氧树脂涂层
- 符合 RoHS 标准
- 在按照 ASTM E-595-90 进行测试时，导热环氧树脂涂层显示 <0.66% TML、<0.01% CVCM、0.10% WVR
应用
- 众多航空应用
- 中低温范围应用
- 严格公差仪表
- 需要测量微小温度变化的应用
- 具有释气要求的应用
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
NTC 传感器类型 环氧树脂涂层 NTC 热敏电阻
-
公差 β 值 (%) ±0.4 | ±0.8
电气特征
-
β 值 (25/85) (K) 3694 | 3943 | 3987
尺寸
-
引线长度 (mm) 56 | 76 | 150 | 160 | 200 | 250 | 300 | 310 | 400 | 410 | 450 | 500 | 600 | 610 | 640 | 760 | 800 | 1000
-
引线长度 (in) 2.205 | 2.992 | 5.901 | 6.299 | 7.874 | 9.843 | 11.811 | 12.205 | 15.748 | 16.142 | 17.717 | 19.685 | 23.622 | 24.016 | 25.197 | 29.921 | 31.496 | 39.37
使用环境
-
电阻 (25°C) (kΩ) 2.252 | 3 | 5 | 10 | 30
-
工组温度范围 (°C) -55 – 90 | -55 – 70
-
工组温度范围 (°F) -67 – 158 | -67 – 194
-
工作温度（最大值） (°C) 70 | 90
-
工作温度（最大值） (°F) 158 | 194
参考编号
-
TE 内部编号 CAT-NTC0069
