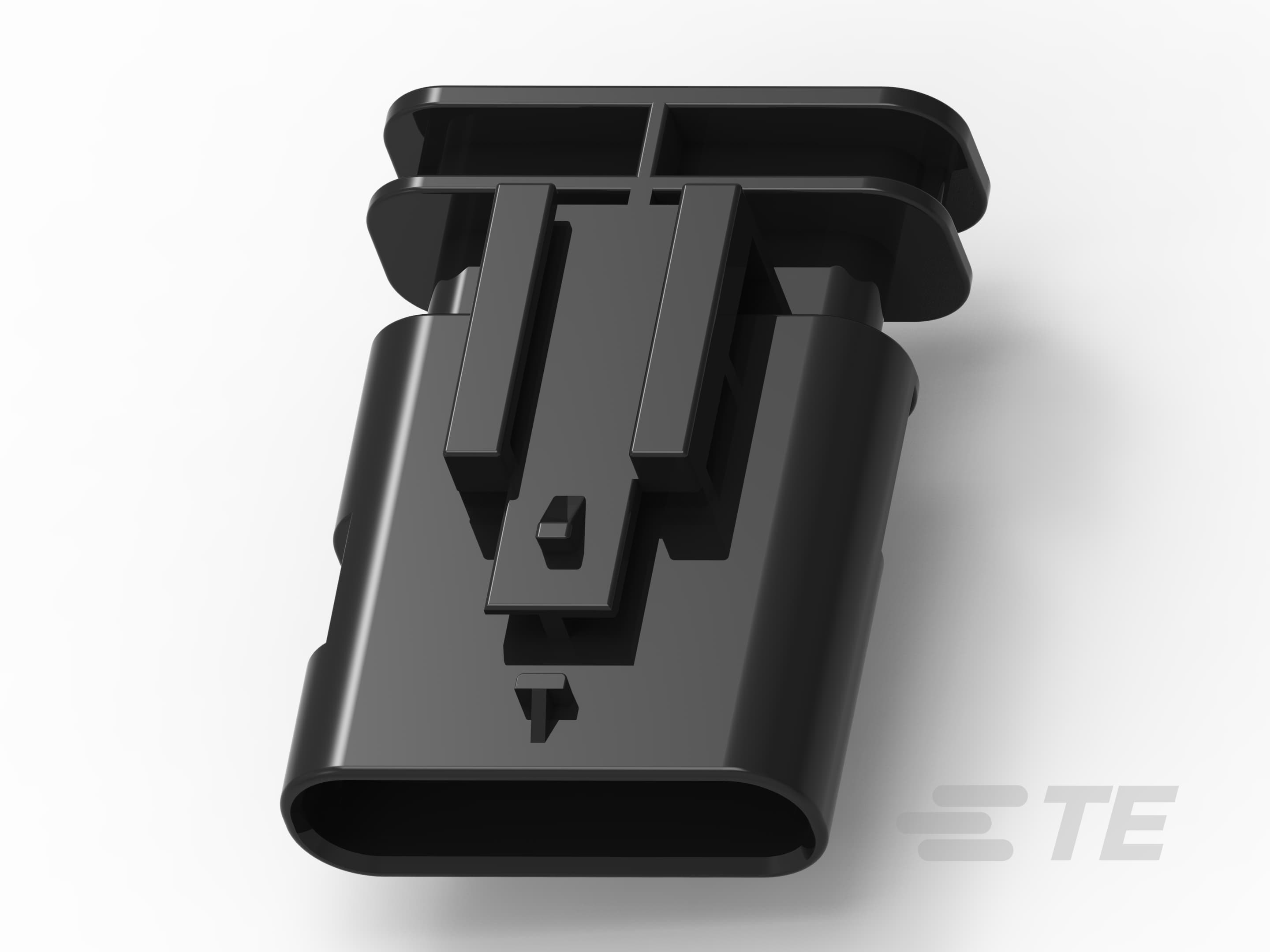

MCON 1.2, 1-row, 2-8 POS TAB Housing, Sealed

请查看产品文档或联系我们以了解最新的机构审批信息。

• 混合型连接器  否

• 连接器形状  矩形

• 连接器和壳体类型  公端子护套

• 连接器系统  线到线

• 可密封  是

• 主要锁定特性  外壳集成, 端子上, 锁定枪

• 连接器和端子端接到  电线和电缆

• 位数  2, 3, 4, 5, 6, 8

• 行数  1

• 工作电压 (VDC) 12, 14

• 工作电压 (VAC) 12

• 标称电压架构 (V) 12, 14, 500

• 出线角度  180°

• 主要产品颜色  灰色, 黑色

• 连接器和键控代码  A, B

• 端子类型  公端

• 端子大小  1.2mm

• 对接公端宽度 (mm) 1.2

• 对接公端宽度 (in) .04, .047

• 端子额定电流（最大值） (A) 24, 25

• 接合对准  带有

• 端子位置保证  是

• 接合对准类型  键控

• 应力消除  不带

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  PBT GF, PBT GF30

• 中心线（间距） (mm) 4

• 中心线（间距） (in) .15, .157, .16

• 产品宽度 (mm) 9.9, 14.95, 24.2, 44

• 产品宽度 (in) .389, .589, .95, 1.73, 1.732

• 连接器高度 (mm) 14.95, 16.25, 16.3, 17.05, 44

• 连接器高度 (in) .58, .589, .64, .642, .671, 1.73, 1.732

• 产品长度 (mm) 14.8, 18.8, 24.2, 25.9, 28.2, 32.2, 40.2

• 产品长度 (in) .58, .74, .95, .953, 1.02, 1.11, 1.268, 1.583

• 工作温度（最大值） (°C) 125, 130

• 工作温度（最大值） (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266

• 工组温度范围 (°C) -40 – 125, -40 – 130

• 工组温度范围 (°F) -40 – 257, -40 – 266

• 电路应用  电源

• UL 阻燃性等级  UL 94HB

• IP 等级  IPX9K

• 与机构/标准产品兼容  USCAR-2

• 封装方法  Box, 包装, 盒和纸箱

• 封装数量  1, 500, 750, 1100, 1400, 1500

• 可维修  否, 是

• 能够保证连接器位置  否
