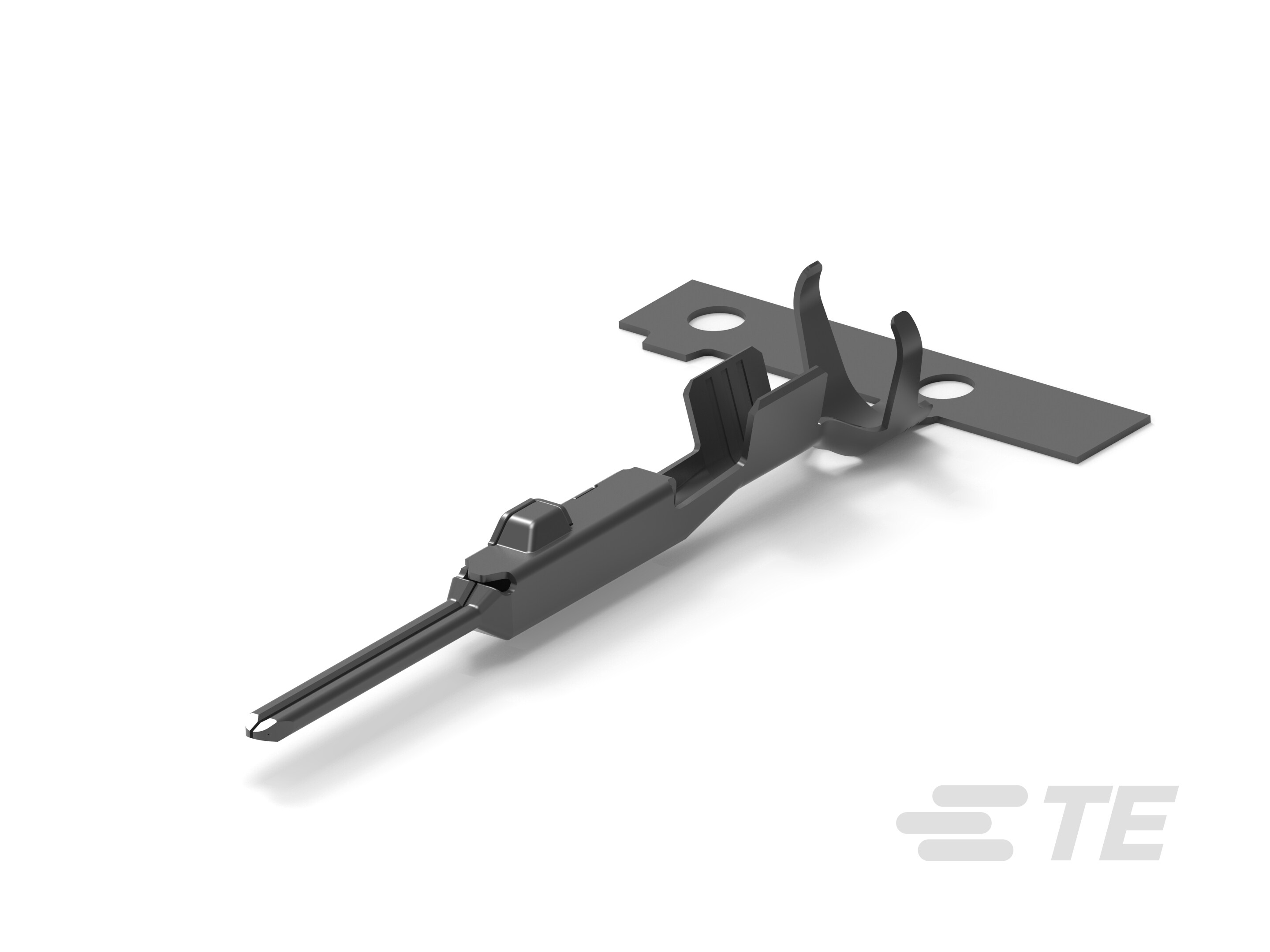

MCON 1.2 Clean Body Receptacle & Tab Mono Terminals without BluSurf Plating

请查看产品文档或联系我们以了解最新的机构审批信息。

• 插座种类  180°

• 主要锁定特性  无尖刃主体

• 可密封  是

• 端子密封类型  单线密封 (SWS)

• 端子制造  冲压成形

• 端子大小  1.2mm

• 典型额定电流 (A) 12

• 压接类型  F 型压接

• 导线端子端接区域电镀材料  银 | 锡

• 端子类型  公端 | 母端

• 对接公端宽度  1.2 mm [ .047 in ]

• 接触面电镀  银 (Ag) | 锡 (Sn)

• 对接公端厚度  .6 mm [ .024 in ]

• 线缆端接方法  压接

• 产品端接到  导线

• 兼容的绝缘直径范围 (mm) 1.4 – 1.7

• 兼容的绝缘直径范围 (in) .05 – .06 | .055 – .067

• 线径 (AWG) 20

• 线径 (mm²) .5

• 线径查找 (mm²) .5

• 线径查找 (AWG) 20

• 公端长度 (mm) 16.5 | 29.74

• 公端长度 (in) .65 | 1.17

• 绝缘选项  非绝缘

• 工作温度（最大值）  125 °C [ 257 °F ]

• 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

• 与电线基础材料兼容  铜

• 与机构/标准产品兼容  USCAR-21

• 封装方法  Reel

• 封装数量  7000

• 端子传导  0 – 24 A（低功率）
