12-42 kV 热缩电缆接头

RAYCHEM

RAYCHEM MXSU

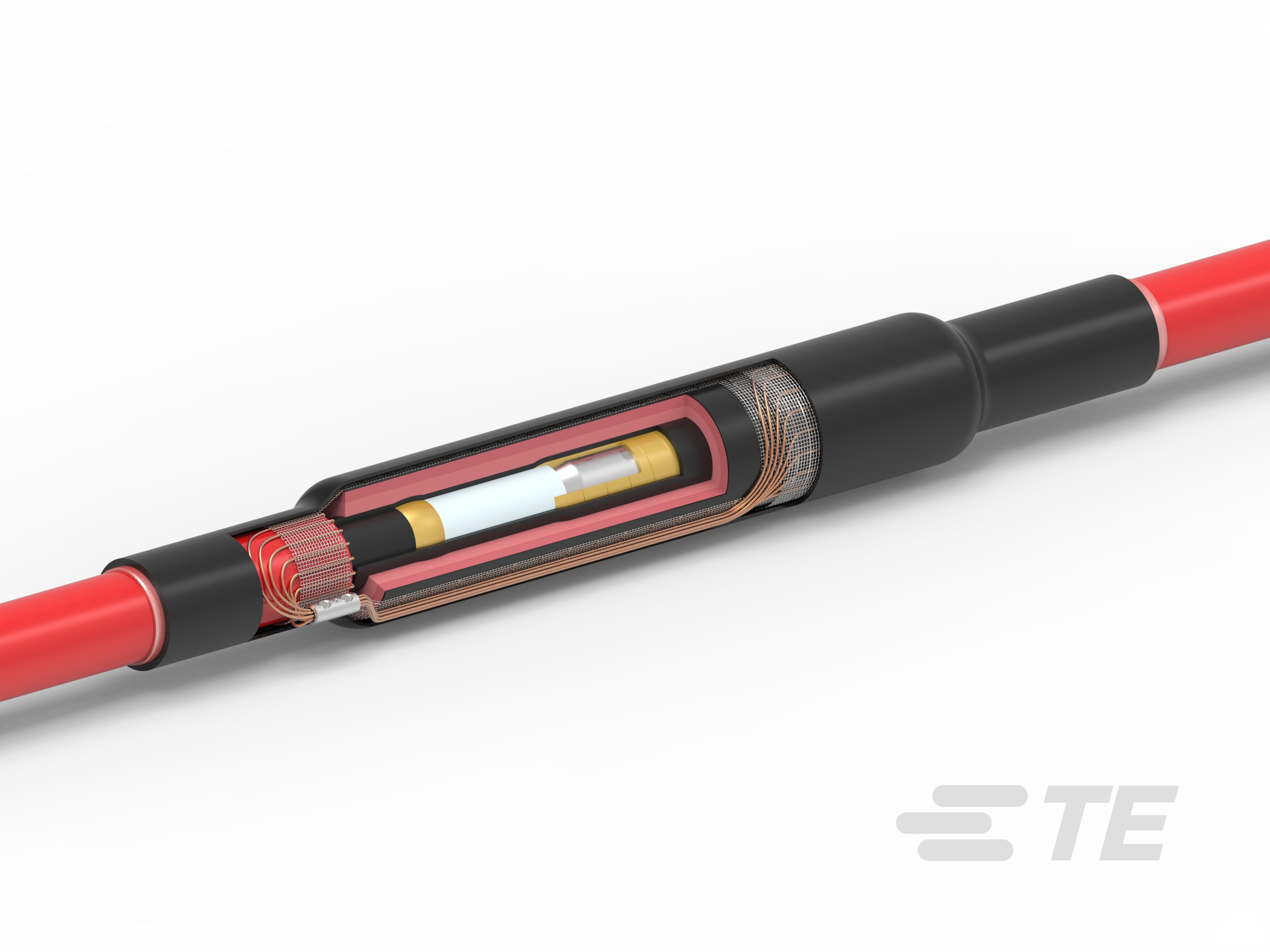

瑞侃 MXSU-INL-1C 热缩电缆接头专为 12 至 42 kV 的 1 芯聚合物电缆连接而设计。该套件包括机械式连接器和导线屏蔽件。

更多更少

联系我们

产品特性

安装技术 : 热收缩
产品供货情况 : 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
安装说明 : 佛兰德语 | 匈牙利语 | 德语 | 意大利语 | 法语 | 瑞典语 | 芬兰语 | 英语 | 荷兰语 | 西班牙语
接头和拼接件产品类型 : 中压尺寸转换接头 | 修复接头 | 直插式接头
电压等级 (kV): ≤ 12 | ≤ 24 | ≤ 36 | ≤ 17.5

产品	TE 产品编号	文档	产品供货情况	安装说明	电压等级	接头和拼接件产品类型	兼容的导体截面范围	兼容导体直径范围	兼容的绝缘直径范围	兼容电缆截面 - 主线（最大值）	兼容电缆截面 - 主线（最小值）	兼容电缆直径 - 主线（最大值）	兼容导体直径范围	护套外径	欧盟 RoHS 符合性	欧盟 ELV 符合性
MXSU-3121	233200-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 12 kV	直插式接头	70 – 150 mm²	-	17.6 – 24.3 mm	150 mm²	70 mm²	-	8.7 – 15 mm	25 – 38 mm	-	-
MXSU-3121	233200-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 12 kV	直插式接头	70 – 150 mm²	-	17.6 – 24.3 mm	150 mm²	70 mm²	-	8.7 – 15 mm	25 – 38 mm	-	-
MXSU-4141	126738-046	\u4EA7\u54C1\u56FE\u7EB8	美洲	西班牙语	≤ 17.5 kV	直插式接头	240 – 400 mm²	-	28.4 – 36.8 mm	400 mm²	240 mm²	-	17.8 – 24.6 mm	35 – 50 mm	-	-
MXSU-4131	473477-046	\u4EA7\u54C1\u56FE\u7EB8	美洲	西班牙语	≤ 17.5 kV	直插式接头	120 – 240 mm²	-	22 – 31.6 mm	240 mm²	120 mm²	-	11 – 19.2 mm	28 – 44 mm	-	-
MXSU-3171	CR6798-023	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	≤ 12 kV	直插式接头	800 mm²	-	39.5 – 42.6 mm	800 mm²	800 mm²	-	32 – 33.8 mm	52 – 57 mm	-	-
MXSU-6111	495780-018	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	佛兰德语, 法语, 荷兰语	≤ 36 kV	直插式接头	35 – 95 mm²	-	24 – 30 mm	95 mm²	35 mm²	-	6 – 12 mm	32 – 43 mm	-	-
MXSU-3141	463998-018	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	佛兰德语, 法语, 荷兰语	≤ 12 kV	直插式接头	240 – 400 mm²	-	25.7 – 32.6 mm	400 mm²	240 mm²	-	17.8 – 24.6 mm	33 – 47 mm	-	-
MXSU-5151	CA7352-007	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	意大利语	≤ 24 kV	修复接头	500 mm²	-	37.2 – 41.6 mm	500 mm²	500 mm²	-	25.5 – 27.6 mm	48 – 54 mm	-	-
MXSU-5131	743209-044	\u4EA7\u54C1\u56FE\u7EB8	美洲	西班牙语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-4111	354771-046	\u4EA7\u54C1\u56FE\u7EB8	美洲	西班牙语	≤ 17.5 kV	直插式接头	50 – 95 mm²	1/0 – 4/0 AWG/kcmil	17.6 – 24 mm	95 mm²	50 mm²	-	7.2 – 12 mm	24 – 38 mm	-	-
MXSU-3181	CR8588-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 12 kV	直插式接头	1000 mm²	-	45 – 47.6 mm	150 mm²	70 mm²	-	38.5 – 39.2 mm	59 – 64 mm	-	-
MXSU-3151	CA7354-025	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	芬兰语	≤ 12 kV	直插式接头	500 mm²	-	33.8 – 37.2 mm	500 mm²	500 mm²	-	25.5 – 27.6 mm	44 – 50 mm	-	-
MXSU-3181	CR8588-010	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	瑞典语	≤ 12 kV	直插式接头	1000 mm²	-	45 – 47.6 mm	150 mm²	70 mm²	-	38.5 – 39.2 mm	59 – 64 mm	-	-
MXSU-3151	CA7354-018	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	佛兰德语, 法语, 荷兰语	≤ 12 kV	直插式接头	500 mm²	-	33.8 – 37.2 mm	500 mm²	500 mm²	-	25.5 – 27.6 mm	44 – 50 mm	-	-
MXSU-5131	743209-003	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	荷兰语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-3161	CB9319-003	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	荷兰语	≤ 12 kV	直插式接头	630 mm²	-	37.5 – 40 mm	630 mm²	630 mm²	-	29 – 32.5 mm	47 – 54 mm	-	-
MXSU-6131	124108-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 36 kV	直插式接头	150 – 300 mm²	-	31.1 – 39.6 mm	300 mm²	150 mm²	-	13.9 – 21.6 mm	38 – 53 mm	-	-
MXSU-6131	124108-007	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	意大利语	≤ 36 kV	直插式接头	150 – 300 mm²	-	31.1 – 39.6 mm	300 mm²	150 mm²	-	13.9 – 21.6 mm	38 – 53 mm	-	-
MXSU-6131	124108-010	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	瑞典语	≤ 36 kV	直插式接头	150 – 300 mm²	-	31.1 – 39.6 mm	300 mm²	150 mm²	-	13.9 – 21.6 mm	38 – 53 mm	-	-
MXSU-6121	A29218-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 36 kV	直插式接头	70 – 150 mm²	-	26.2 – 34.5 mm	150 mm²	70 mm²	-	8.7 – 15 mm	34 – 44 mm	-	-
MXSU-4141	126738-018	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	佛兰德语, 法语, 荷兰语	≤ 17.5 kV	直插式接头	240 – 400 mm²	-	28.4 – 36.8 mm	400 mm²	240 mm²	-	17.8 – 24.6 mm	35 – 50 mm	-	-
MXSU-6131	124108-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 36 kV	直插式接头	150 – 300 mm²	-	31.1 – 39.6 mm	300 mm²	150 mm²	-	13.9 – 21.6 mm	38 – 53 mm	-	-
MXSU-6131	124108-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 36 kV	直插式接头	150 – 300 mm²	-	31.1 – 39.6 mm	300 mm²	150 mm²	-	13.9 – 21.6 mm	38 – 53 mm	-	-
MXSU-6131	124108-046	\u4EA7\u54C1\u56FE\u7EB8	美洲	西班牙语	≤ 36 kV	直插式接头	150 – 300 mm²	-	31.1 – 39.6 mm	300 mm²	150 mm²	-	13.9 – 21.6 mm	38 – 53 mm	-	-
MXSU-4141	126738-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 17.5 kV	直插式接头	240 – 400 mm²	-	28.4 – 36.8 mm	400 mm²	240 mm²	-	17.8 – 24.6 mm	35 – 50 mm	-	-
MXSU-3171	CR6798-010	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	瑞典语	≤ 12 kV	直插式接头	800 mm²	-	39.5 – 42.6 mm	800 mm²	800 mm²	-	32 – 33.8 mm	52 – 57 mm	-	-
MXSU-4111	354771-018	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	佛兰德语, 法语, 荷兰语	≤ 17.5 kV	直插式接头	50 – 95 mm²	1/0 – 4/0 AWG/kcmil	17.6 – 24 mm	95 mm²	50 mm²	-	7.2 – 12 mm	24 – 38 mm	-	-
MXSU-4111	354771-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 17.5 kV	直插式接头	50 – 95 mm²	1/0 – 4/0 AWG/kcmil	17.6 – 24 mm	95 mm²	50 mm²	-	7.2 – 12 mm	24 – 38 mm	-	-
MXSU-4111	354771-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 17.5 kV	直插式接头	50 – 95 mm²	1/0 – 4/0 AWG/kcmil	17.6 – 24 mm	95 mm²	50 mm²	-	7.2 – 12 mm	24 – 38 mm	-	-
MXSU-6121	A29218-007	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	意大利语	≤ 36 kV	直插式接头	70 – 150 mm²	-	26.2 – 34.5 mm	150 mm²	70 mm²	-	8.7 – 15 mm	34 – 44 mm	-	-
MXSU-4121	A26347-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 17.5 kV	直插式接头	70 – 150 mm²	-	19.9 – 27.5 mm	150 mm²	70 mm²	-	8.7 – 15 mm	28 – 39 mm	-	-
MXSU-5131	743209-007	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	意大利语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-6121	A29218-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 36 kV	直插式接头	70 – 150 mm²	-	26.2 – 34.5 mm	150 mm²	70 mm²	-	8.7 – 15 mm	34 – 44 mm	-	-
MXSU-5171	CR6797-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 24 kV	直插式接头	800 mm²	-	44.8 – 46.9 mm	800 mm²	800 mm²	-	32 – 33.8 mm	58 – 61 mm	-	-
MXSU-6181	CS0455-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 36 kV	直插式接头	1000 mm²	-	55.7 – 58.8 mm	1000 mm²	70 mm²	-	38.5 – 39.2 mm	69 – 73 mm	-	-
MXSU-6181	CS0455-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 36 kV	直插式接头	1000 mm²	-	55.7 – 58.8 mm	1000 mm²	70 mm²	-	38.5 – 39.2 mm	69 – 73 mm	-	-
MXSU-6161	CB9317-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 36 kV	直插式接头	630 mm²	-	45.8 – 50.5 mm	630 mm²	630 mm²	-	29 – 32.5 mm	55 – 68 mm	-	-
MXSU-3131	691269-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 12 kV	直插式接头	95 – 240 mm²	-	17.6 – 29.4 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	26 – 40 mm	-	-
MXSU-5131	743209-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	65 mm	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-5131	743209-014	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	匈牙利语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-4131	473477-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 17.5 kV	直插式接头	120 – 240 mm²	-	22 – 31.6 mm	240 mm²	120 mm²	-	11 – 19.2 mm	28 – 44 mm	-	-
MXSU-3141	463998-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 12 kV	直插式接头	240 – 400 mm²	-	25.7 – 32.6 mm	400 mm²	240 mm²	-	17.8 – 24.6 mm	33 – 47 mm	-	-
MXSU-4131	473477-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 17.5 kV	直插式接头	120 – 240 mm²	-	22 – 31.6 mm	240 mm²	120 mm²	-	11 – 19.2 mm	28 – 44 mm	-	-
MXSU-3141	463998-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 12 kV	直插式接头	240 – 400 mm²	-	25.7 – 32.6 mm	400 mm²	240 mm²	-	17.8 – 24.6 mm	33 – 47 mm	-	-
MXSU-5131	743209-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-5131	743209-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-5131	743209-018	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	佛兰德语, 法语, 荷兰语	≤ 24 kV	直插式接头	95 – 240 mm²	-	23 – 33.6 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	30 – 43 mm	-	-
MXSU-3131	691269-014	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	匈牙利语	≤ 12 kV	直插式接头	95 – 240 mm²	-	17.6 – 29.4 mm	240 mm²	95 mm²	-	10.3 – 19.2 mm	24 – 60 mm	-	-
MXSU-5121	C44894-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	≤ 24 kV	直插式接头	50 – 150 mm²	-	20.2 – 29.5 mm	150 mm²	50 mm²	-	7.2 – 15 mm	28 – 41 mm	-	-
MXSU-5121	C44894-005	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	德语	≤ 24 kV	直插式接头	50 – 150 mm²	-	20.2 – 29.5 mm	150 mm²	50 mm²	-	7.2 – 15 mm	28 – 41 mm	-	-

概述

瑞侃 MXSU-INL-1C 热缩电缆接头的接头设计使用机械剪切螺栓连接导线和导线屏蔽件， 这些接头也随套件提供。这些套件适应不同的线径范围，适用大多数导线结构，包括其公差。得益于剪切螺栓技术，接头易于安装，连接电缆时无需压接工具，无需工具维护。可使用标准套筒扳手进行安装。当达到所需扭矩时，螺栓头剪断，从而确保适宜的电气接触。热缩电缆接头短，采用紧凑型设计，这在空间有限的情况下是一项必不可少的特性。在客户需求方面，可靠性和性能至关重要，这款热缩接头超出了国际性能标准，包括针对接头的 CENELEC HD 629 或 IEC 60502-4。

主要特性

无所不包的套件
基于弹性体三层接头套管
短而纤细的设计
无需压接工具
包含机械式连接器
满足 CENELEC HD 629 标准

热缩电缆接头

改善电网连接

地下电网

电源电缆端接

了解我们的热缩和冷缩端接系列

常见问题

问：热缩电缆接头的设计规格是什么？

答：我们的 12 至 42 kV 热缩电缆接头的设计和类型测试符合 Cenelec HD-629.1 S2 规格。

问：热缩电缆接头是否适用于所有可用于所述截面的电缆？

答：同一截面的电缆构造和尺寸在世界各地可能不同。为了安全可靠地应用，应遵循产品数据手册中提供的可接受的电缆尺寸。

问：热缩电缆接头产品系列的主要优势是什么？

答：该热缩电缆接头系列是使用机械剪切螺栓连接器简化安装的其他几种接头系列之一，几乎涵盖所有可用电缆尺寸。对于此项获得专利的接头套管设计，我们有 20 余年的现场经验，尤其在转接接头和有必要保持油压的方面证明了其优势。

问：是否需要特殊的安装工具或额外的材料？
答：不，不需要特殊的安装工具或材料。热缩电缆接头这款附件无所不包。

问： TE 是否为热缩电缆接头提供任何安装培训？

答：是，我们的热缩电缆接头安装培训是我们的培训计划的一部分。我们可以根据您的需求提供不同的安装培训选项，例如现场产品演示，以及在我们的全球培训设施之一全面结构化培训课程等。详细信息参见： TE.com/trainingcenter

问： TE 是否为热缩接头提供任何安装培训？

答：是，我们的热缩接头安装培训是我们的培训计划的一部分。我们可以根据您的需求提供不同的安装培训选项，例如现场产品演示，以及在我们的全球培训设施之一全面结构化培训课程等。详细信息参见： TE.com/trainingcenter

问： TE 是否为热缩接头提供任何安装培训？

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

电源元件选项 包含机械式接管
接头连接器类型机械
安装技术 热收缩
接头和拼接件产品类型 中压尺寸转换接头 | 修复接头 | 直插式接头
电缆屏蔽种类导线

结构特性

芯数 1

电气特征

电压等级 (kV) ≤ 12 | ≤ 24 | ≤ 36 | ≤ 17.5

主体特性

绝缘材料 聚合物

尺寸

兼容的导体截面范围 (mm²) 35 – 95 | 50 – 150 | 50 – 95 | 70 – 150 | 95 – 240 | 120 – 240 | 150 – 300 | 240 – 400 | 500 | 630 | 800 | 1000
兼容导体直径范围 (AWG/kcmil) 1/0 – 4/0
兼容的绝缘直径范围 (mm) 17.6 – 24 | 17.6 – 24.3 | 17.6 – 29.4 | 19.9 – 27.5 | 20.2 – 29.5 | 22 – 31.6 | 23 – 33.6 | 23.5 – 32.6 | 24 – 30 | 25 – 35.5 | 25.7 – 32.6 | 26.2 – 34.5 | 28.4 – 36.8 | 31.1 – 39.6 | 33.8 – 37.2 | 37.2 – 41.6 | 37.5 – 40 | 39.5 – 42.6 | 40.1 – 46.6 | 44.8 – 46.9 | 45 – 47.6 | 45.8 – 50.5 | 49.4 – 53.2 | 50.1 – 53.4 | 55.7 – 58.8
兼容的绝缘直径范围 (in) .692 – 1.157 | .692 – .956 | .692 – .944 | .783 – 1.08 | .79 – 1.16 | .86 – 1.26 | .905 – 1.322 | .925 – 1.283 | .94 – 1.18 | .984 – 1.39 | 1.01 – 1.28 | 1.03 – 1.35 | 1.11 – 1.44 | 1.22 – 1.55 | 1.33 – 1.46 | 1.46 – 1.63 | 1.47 – 1.574 | 1.55 – 1.67 | 1.57 – 1.83 | 1.76 – 1.84 | 1.77 – 1.87 | 1.8 – 1.98 | 1.94 – 2.09 | 1.97 – 2.1 | 2.19 – 2.31
兼容电缆截面 - 主线（最大值） (mm²) 95 | 150 | 240 | 300 | 400 | 500 | 630 | 800 | 1000
兼容电缆截面 - 主线（最小值） (mm²) 35 | 50 | 70 | 95 | 120 | 150 | 240 | 500 | 630 | 800
兼容电缆直径 - 主线（最大值） (mm) 65
兼容导体直径范围 (mm) 6 – 12 | 7.2 – 12 | 7.2 – 15 | 8.7 – 15 | 10.3 – 19.2 | 11 – 19.2 | 12.9 – 21.6 | 13.9 – 21.6 | 17.8 – 24.6 | 25.5 – 29.2 | 25.5 – 27.6 | 29 – 32.5 | 32 – 33.8 | 38.5 – 39.2
兼容导体直径范围 (in) .23 – .472 | .283 – .472 | .283 – .59 | .342 – .59 | .4 – .75 | .405 – .755 | .433 – .755 | .507 – .85 | .547 – .85 | .685 – .968 | .7 – .968 | 1 – 1.15 | 1 – 1.08 | 1.14 – 1.27 | 1.25 – 1.33 | 1.51 – 1.55
护套外径 (mm) 24 – 38 | 24 – 60 | 25 – 38 | 26 – 40 | 28 – 41 | 28 – 44 | 28 – 39 | 30 – 43 | 31 – 45 | 32 – 43 | 33 – 47 | 33 – 48 | 34 – 44 | 35 – 50 | 38 – 53 | 44 – 50 | 47 – 54 | 48 – 54 | 52 – 60 | 52 – 57 | 55 – 68 | 58 – 61 | 59 – 64 | 62 – 66 | 64 – 67 | 69 – 73
护套外径 (in) .944 – 1.49 | .984 – 1.49 | 1.02 – 1.57 | 1.1 – 1.73 | 1.1 – 1.53 | 1.1 – 1.61 | 1.18 – 1.69 | 1.22 – 1.77 | 1.25 – 1.69 | 1.29 – 1.88 | 1.29 – 1.85 | 1.33 – 1.73 | 1.37 – 1.96 | 1.49 – 2.08 | 1.73 – 1.96 | 1.85 – 2.12 | 1.88 – 2.12 | 2.04 – 2.24 | 2.04 – 2.36 | 2.16 – 2.67 | 2.28 – 2.4 | 2.32 – 2.51 | 2.44 – 2.6 | 2.51 – 2.63 | 2.71 – 2.87

行业标准

与已批准的标准产品兼容 HD CENELEC 629.1

产品供货情况

产品供货情况 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

包装特性

封装数量 1

其他

安装说明 佛兰德语 | 匈牙利语 | 德语 | 意大利语 | 法语 | 瑞典语 | 芬兰语 | 英语 | 荷兰语 | 西班牙语

参考编号

TE 内部编号 CAT-MXSU-INL-1C

数据表/目录页
