概述

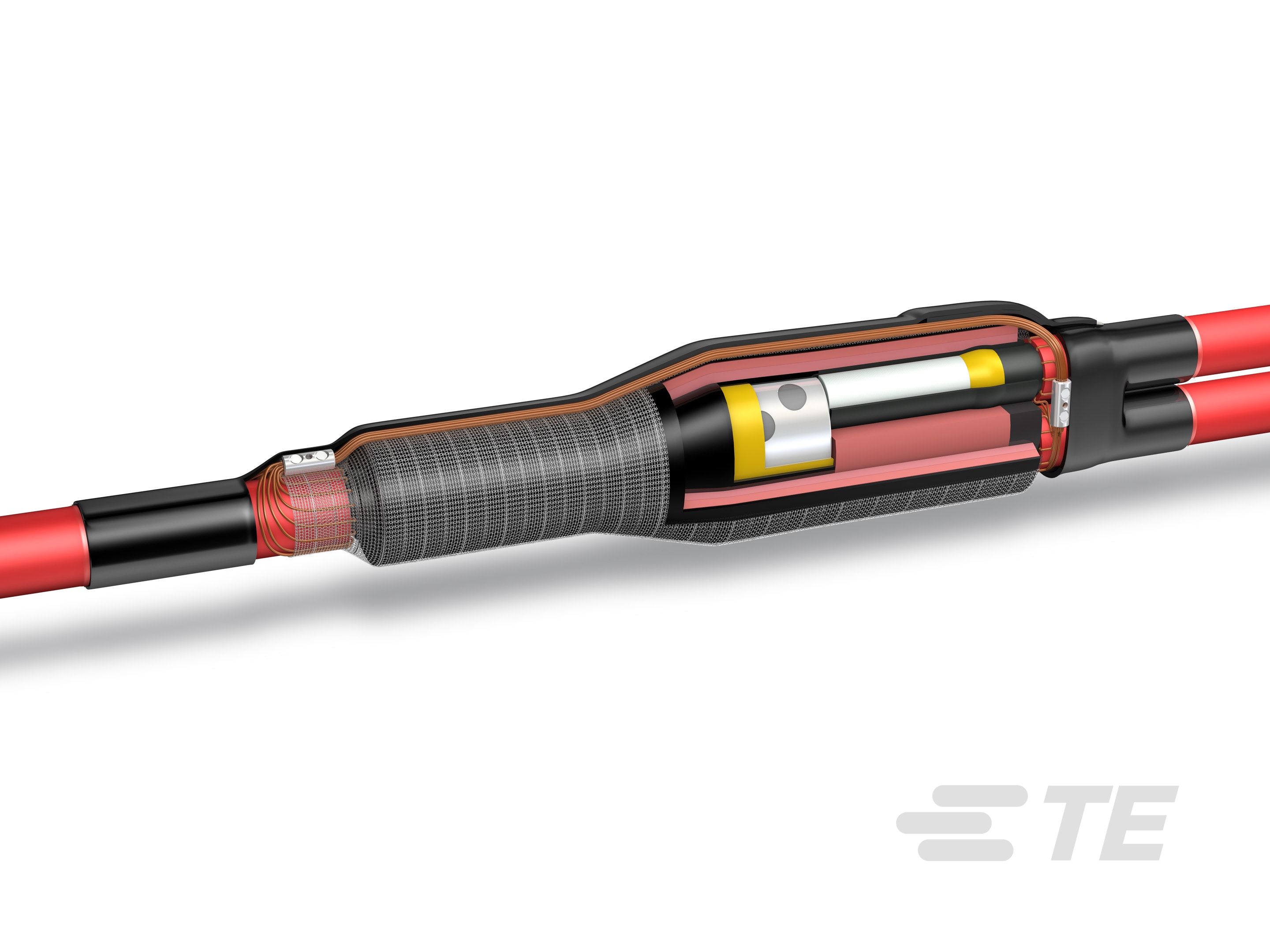

TE 的瑞侃电缆配件是能源网络中的一个重要元素,目前最常见的 MXSB 应用是在风力发电场中使用该配件将涡轮机连接到一个配电环或连接到太阳能电网。 特别是由于 MXSB 采用短尺寸和节省空间的设计,它非常适合空间有限的环境。MXSB 套件基于接头设计,使用机械接头连接导线和屏蔽导线,这些接头也随套件提供。由于采用了剪力螺栓技术,该系统易于安装,因为无需使用压接工具。

在客户需求方面,可靠性和性能至关重要,MXSB 分支接头凭借超出国际性能标准(包括针对接头的 CENELEC HD 629.1 S2 或 IEC 60502-4)的水准来满足此需求。

主要特性

  • 无所不包的套件,无需配备额外工具
  • 基于弹性体三层接头套管
  • 是开关装置连接的经济高效的替代方案
  • 在风电和光伏发电场领域的应用记录显示其可靠耐用
  • 无需压接工具或工具维修
  • 可避免产生大量废物和昂贵的废物处理过程
  • 符合 HD 629.1 S2 标准

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 电源元件选项  包含机械式接管

  • 接头连接器类型  机械

  • 安装技术  热收缩

  • 接头和拼接件产品类型  分支接头

  • 电缆屏蔽种类  导线

结构特性

  • 芯数  1

电气特征

  • 电压等级 (kV) ≤ 12, ≤ 24

主体特性

  • 绝缘材料  塑料 (XLPE)

尺寸

  • 兼容的导体截面范围 (mm²) 70 – 185, 120 – 300, 35 – 95, 150 – 300

  • 兼容的绝缘直径范围 (mm) 22.3 – 30.4, 21.9 – 30.1, 17.6 – 25.9, 18 – 25, 14.4 – 21.8, 25 – 34.6

  • 兼容的绝缘直径范围 (in) .708 – .984, .566 – .858, .86 – 1.185, .877 – 1.2, .692 – 1.019, .984 – 1.36

  • 兼容电缆截面 - 主线(最大值) (mm²) 95, 185, 300

  • 兼容电缆截面 - 主线(最小值) (mm²) 35, 70, 120, 150

  • 兼容导体直径范围 (mm) 8.7 – 16.8, 12.7 – 23.1, 6.1 – 12.9, 13.9 – 23.1

  • 兼容导体直径范围 (in) .24 – .507, .342 – .661, .342 – .66, .5 – .909, .547 – .909

  • 护套外径 (mm) 32 – 48, 27 – 38, 30 – 39, 23 – 34, 25 – 39, 28 – 43

  • 护套外径 (in) 1.25, .984 – 1.53, 1.06 – 1.5, 1.18 – 1.53, 1.1 – 1.7, .905 – 1.33

行业标准

  • 与已批准的标准产品兼容  HD CENELEC 629.1 S2, IEC 60502-4

产品供货情况

  • 产品供货情况  中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

包装特性

  • 封装数量  1

其他

  • 安装说明  德语, 英语

参考编号

  • TE 内部编号 CAT-MXSB
