概述

位移传感器在许多工业、机器人和医疗应用领域发挥着越来越重要的作用。严苛环境中的高级应用需要即使暴露于油渍、污垢和灰尘中也能表现良好的传感器。 凭借其 Magneto Resistive 技术和可用的外形规格,TE Connectivity (TE) KMXP 位移传感器是满足这些需求的正确选择。KMXP 传感器提供比常用的霍尔传感器更高的精度,设计为在包括高温在内的严苛环境中提供可靠和准确的测量。传感器测量原理基于各向异性磁阻效应(AMR 效应)。这些传感器提供两种不同的 DFN 封装,可用于多个定位选项。这些封装可以轻松集成到几乎任何自动装配过程中。



磁极转子
旋转位移:磁极转子
磁化量程
线性位移:磁化量程
  1. KMXP 网络研讨会视频(中文版)

了解磁阻传感器技术、KMXP 系列的特性和优势以及可以使用该款传感器的各种应用和行业。

优势

  • 高分辨率和高精度 – 采用非接触式测量技术的磁阻 (MR) 传感器,可在 1 – 5 mm 范围之间提供 10-50 µm 的精确度。
  • 易于装配 – DFN 封装适用于任何 PCB 装配过程。
  • 采用卷带包装可轻松集成
  • 设计自由 – 垂直或扁平焊接版本,以及用于大的空气间隙应用的较小的传感器壁厚。
  • 卓越的性能 – 可以承受高达 150°C 的温度,在任何脏污环境中都具有 EMC 防护性能,对污垢、油渍或灰尘不敏感。

应用

以下应用中的非接触式线性或角度位置测量:

  • 锯切或钻井设备等工业机械
  • 医用高精度机械控制,如床控、先进的假肢转向、精密导管、X 射线设备或注射泵
  • 工业自动化中的机器人


常见问题

常见问答解答

问:使用 KMXP AMR 位移传感器能够达到什么样的精确度?

答:精确度取决于多个因素,请参阅 KMXP 白皮书。对于标准磁尺,磁极距的精度值 <1% 十分常见,例如 1mm 磁极距的精确度为 <-10µm。



问:支持哪些接口?

答:传感器输出为两个差分正弦/余弦模拟信号,典型信号输出范围为 100mVpp(Vcc = 5V 时)。我们建议放大信号。



问:是否有标准元件可以读取并计算位移?

答:市场上有几家标准 ASIC 供应商;请联系我们获取更多信息。



问:可一起使用什么磁尺/磁极转子?

答:市面上现有的标准磁尺/磁极转子。



问:是否提供不同质量的磁尺?

答:是的,磁尺的精确度以 µm/m 为单位。精确度具有不同等级,例如:A40 = ±40um/m;A20 = ±20um/m。



问:磁尺宽度是否有何限制?

答:可用磁尺宽度通常在 2mm 至 20mm 的范围内。常用磁尺宽度为 6mm 或 10mm。小磁尺宽度需要精确的磁性设计。



问:最佳空气间隙是多少?

答:最佳空气间隙主要取决于磁尺材料和磁极距。一般来讲,对于铁氧体材质的磁尺:最大空气间隙 = 0.5 x 磁极距,例如 KMXP5000 的最大间隙为 2.5mm。



问:磁尺上是否需要(非磁性)钢背衬?

答:是的,这可确保磁尺的精确度。



问:相对于磁尺,传感器如何进行定向?

答:KMXP 传感器垂直于磁尺进行测量(传感器和磁尺之间的角度为 90°)。KMXP AMR 传感器具有两种不同的封装形式,支持与 PCB 垂直 (KMXPx000) 或平行 (KMXPx002) 的方向。



问:传感器与磁尺的对齐方式必须有多精确?

答:KMXP AMR 传感器必须在 ±3° 之内与磁尺对齐;排列方式越精确,精确度越高。



问:是否有垂直版本?

有,KMXPx002 系列为垂直版本,其中 PCBA 与磁尺平行。



问:能否使用 KMXP 传感器沿着圆形装置的圆周进行测量?

答:能,KMXP 非常适合用于沿圆周进行测量。在测量场分布时,它对偏心误差不敏感。



问:适用于圆形装置的磁极转子的最小直径是多少?

答:直径取决于目标的精确度;例如,对于 d = 80mm 的 KMXP5000 系列,精确度的结果为 ±40µm。请联系我们了解更多信息。



问:你们支持哪些磁极距?

答:有三种不同磁极距,分别为 5mm、2mm 和 1mm。



问:KMXP AMR 传感器的速度有多快?使用磁极转子测量的速度有多快?

答:KMXP 的更新速率在 MHz 区域内,因为模拟信号响应几乎可瞬时完成。



问:KMXP 是否需要校准?

答:虽然传感器不需要校准,但为了满足更高的精确度要求,应考虑对信号处理单元进行校准。



问:KMXP 能否在 5V 以外的其他电源电压下工作?例如 1V 或 10V?

能,电源电压范围为 0V 至 10V。对于惠斯通电桥,输出信号振幅与电源电压成正比。



问:是否提供标准模拟读取电路?可在何处获取?

是的,有一个标准模拟电路;请参考 KMXP 数据手册。



问:KMXP 对外部干扰磁场的敏感程度如何?

答:由于使用磁场梯度设计,KMXP 传感器对约 4 kA/m 以下的同质场均不敏感。



问:KMXP 对 EMC 的敏感程度如何?

KMXP 遵循“人体模型”一致性,可高达 1.5 kV(1C 级),使得传感器对干扰电磁 (EMC) 场不敏感。



问:是否有数字 AMR 位移传感器版本?

数字输出版本目前正在开发中。请联系我们,以便及时了解其发布情况。



问:如何处理传感器封装末端最大的盘?(连接到 GND 或 NC)。

答:这是一个散热器,我们建议不要焊接此盘。



问:KMXP 系列(也包括 KMXP5000)是否具有推荐尺寸?

答:是的,KMXP 系列的所有器件均具有相同尺寸。有关更多详细信息,请参见应用说明。



问:在数据手册中,传感器是用 PCB 表示的,你们是否为这种电路板提供传感器?如果是的话,PN 是什么?

答:这张带有 KMXP 的 PCB 图片仅供说明之用。我们不提供 PCB。



问:可在何处获取样品?

请查看上面的料号表,查找分销合作伙伴提供的产品。



问:可在何处购买?

答:市场上有几家供应商,请联系我们获取更多信息。



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  磁性线性位移传感器

电气特征

  • 典型工作电压 (V) 5

  • 典型平均电流 (mA) 1.5, 3

使用环境

  • 传感范围 (mm) 1, 2, 5

  • 工组温度范围  -40 – 150 °C [ -40 – 302 °F ]

操作/应用

  • 信号输出  无源模拟

  • 典型信号振幅 (mV/V) 11

包装特性

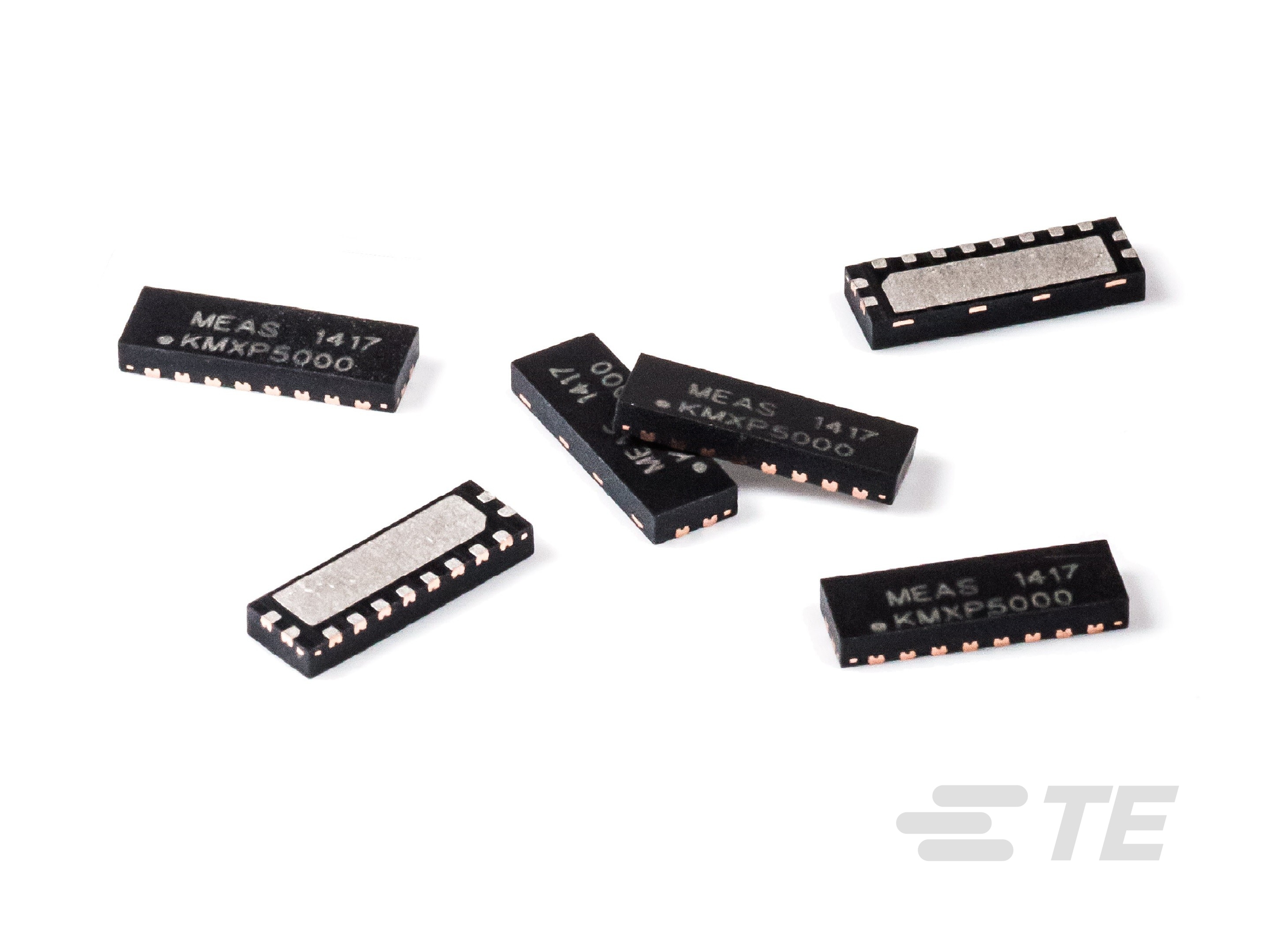

  • 封装  DFN2x6
