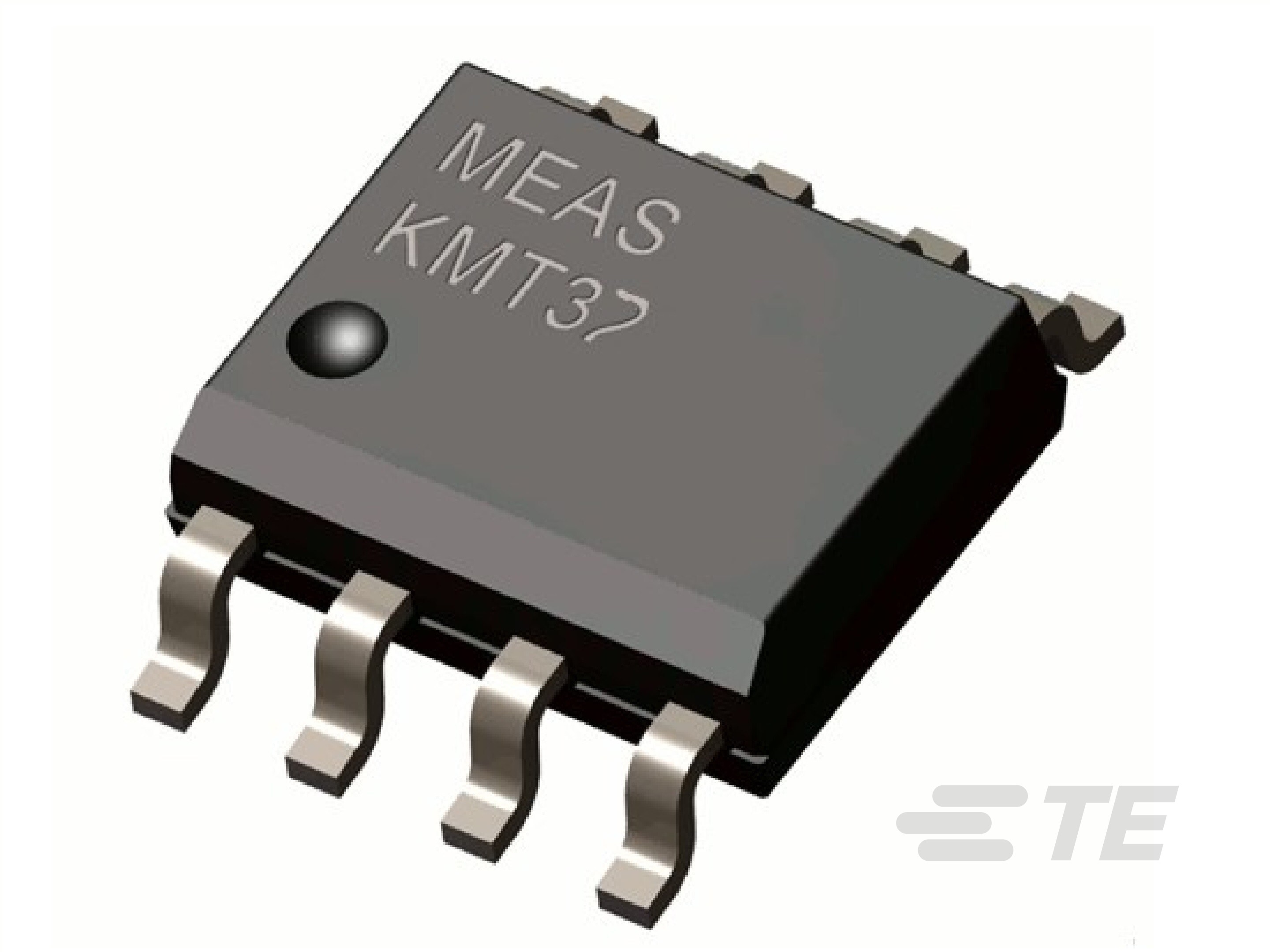

磁阻角度传感器, SO8 封装
- MEAS
- MEAS KMT
KMT37 系列磁阻角度传感器包含两个平行的惠斯通电桥，每个电桥可以测量 45 度敏感角度。平行于芯片的表面上的旋转磁场提供两种独立的正弦曲线输出信号，一种按照 cos(2α) 函数计算，另一种按照 sin(2α) 函数计算，在传感器和磁场方向之间表示角度。
产品特性
-
位移传感器产品类型 : 磁性角度传感器
-
传感器封装 : SO8
-
传感范围 (°): 0 – 180
-
典型信号振幅 (mV/V): 11
-
典型工作电压 (V): 5
概述
特色
- 非接触角度测量
- 线性度优化设计
- 高精度
- 自我诊断功能
- 用户可以控制信号估值
- 可靠的 SO8 封装
- 扩大的工作温度范围：-40°C 至 150°C
- 基于磁感应原理，非常适合严苛环境
- 符合 RoHS 标准（无铅）
- 可实现高转速
- 绝对和增量角度测量
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 磁性角度传感器
-
传感器封装 SO8
电气特征
-
典型工作电压 (V) 5
-
典型平均电流 (mA) 1.6
使用环境
-
传感范围 (°) 0 – 180
-
工组温度范围 -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
典型信号振幅 (mV/V) 11
参考编号
-
TE 内部编号 CAT-MRS0005
