AMR Angle Sensor - 180 Degree Range
- MEAS
- MEAS KMT
KMT 32B 系列磁性 AMR 角度传感器适用于 H0 ≥ 25 kA/m 的常规磁场强度的高精度角度测量应用。单极信号输出。
产品特性
-
位移传感器产品类型 : 磁性角度传感器
-

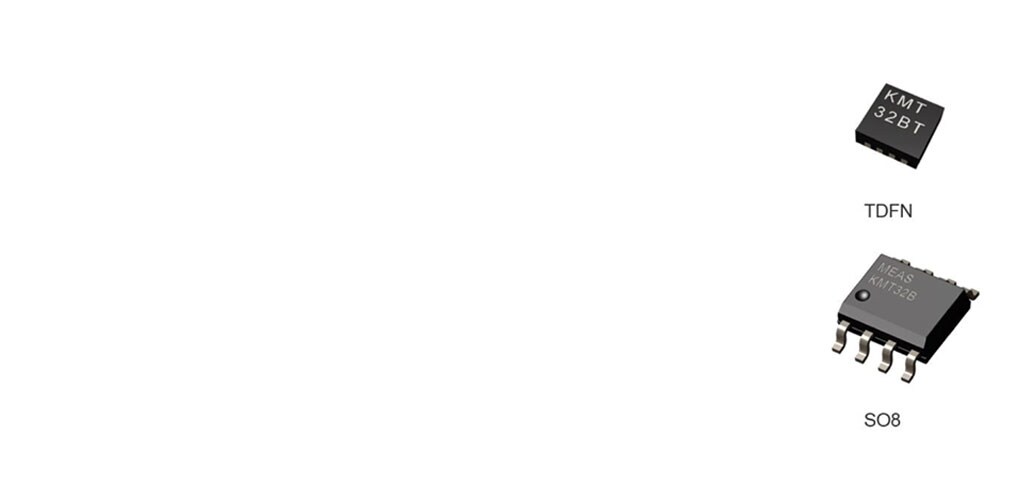

传感器封装 : SO8, TDFN2.5x2.5
-
传感范围 (°): 0 – 180
-
输出信号类型 : 无源模拟
-
典型信号振幅 (mV/V): 11
概述
KMT32B 磁性 AMR 角度传感器包含两个平行的惠斯通电桥，每个电桥可以测量 45 度的敏感角度。 平行于芯片（x-y 平面）的表面上的旋转磁场将因此提供两种独立的正弦曲线输出信号，一种按照 cos(2) 函数计算，另一种按照 sin(2) 函数计算，在传感器和磁场方向之间形成角度（参见图 2）。KMT32B 磁场传感器适合在常规磁场强度 H0 ≥ 25 kA/m 的情况下（例如，在室温下距离为 5.2 mm 时，来自 Magnetfabrik Bonn 的磁体 67.044 生成的磁场强度）高精确角度测量应用。如降低精度，KMT32B AMR 角度传感器可用于磁场强度 H0 ≥ 14 kA/m 的应用场景（室温下；了解地磁场产生的影响！）。大多数磁体的磁场强度随温度改变，但磁场方向不变。
优势
- 非接触式角度位移，非常适合严苛环境
- 线性度优化设计
- 高精度
- 低成本、低功耗
- 自我诊断功能
- 有吸引力的 SMD 封装
- 用户可完全控制信号估值
- 宽工作温度范围（-40°C 至 +150°C，可根据请求提高至 160°C）
- 符合 REACH 和 RoHS 标准（无铅）
应用
- 绝对和增量角度测量
- 汽车（转向角、扭矩）
- 机器人技术
- 摄像机定位
- 电位计更换
- 医疗应用中的位置测量
- 电机运动控制
KMT32B 磁性 AMR 角度传感器包含两个平行的惠斯通电桥，每个电桥可以测量 45 度的敏感角度。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 磁性角度传感器
-
传感器封装 SO8, TDFN2.5x2.5
电气特征
-
典型工作电压 (V) 5
-
典型平均电流 (mA) 1.6
使用环境
-
传感范围 (°) 0 – 180
-
工组温度范围 -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
输出信号类型 无源模拟
-
典型信号振幅 (mV/V) 11
参考编号
-
TE 内部编号 CAT-MRS0003
