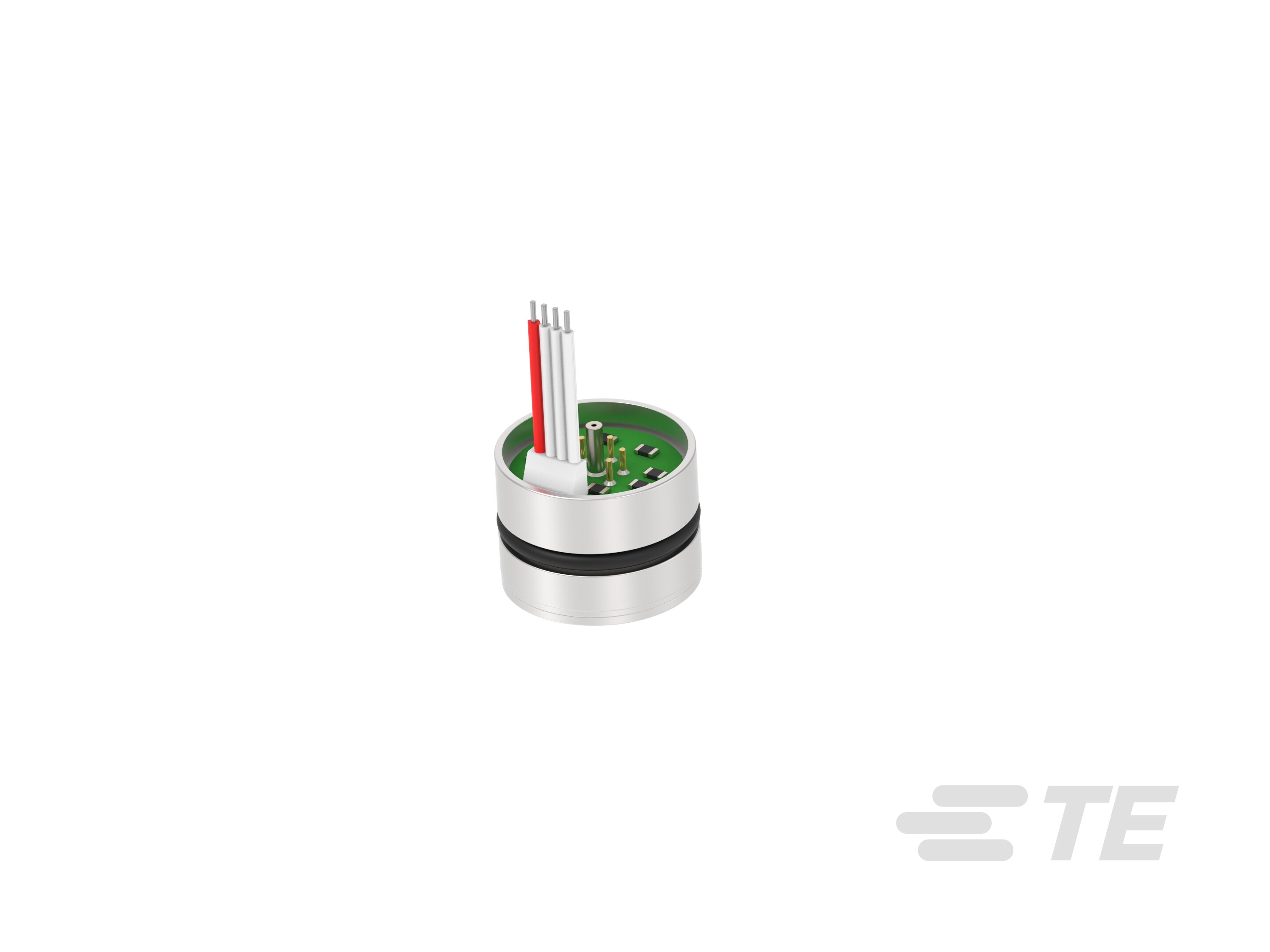

补偿型 316L 压力传感器

补偿型 316L 压力传感器-CAT-MIPS0048
  • MEAS
TEI-19 补偿型是一款 19 mm、与介质相容的小型压阻式硅压力传感器，采用 316L 不锈钢外壳封装。
更多 更少

产品特性

  • 压力 (bar): .344, 1.03, 6.89, 20.68, 34.47

  • 压力 (psi): 5, 15, 100, 300, 500

  • 压力传感器类型 : mV 输出压力传感器

  • 压力类型 : 绝对, 量规

  • 输出信号类型 : 100mV

  • 工组温度范围 (°C): -20 – 70, -40 – 125

  • 工组温度范围 (°F): -4 – 158, -40 – 257

配置产品并获取产品报价

概述

此款传感器用于需要与腐蚀性介质相容的 O 型环安装和 OEM 应用。 传感器利用硅油将压力从 316L 不锈钢隔膜传递到传感元件上。PCB 打包在封装中，其中包含一个激光修正电阻以对传感器进行温度补偿和偏移校正。有关具有相同外形尺寸和相似参数的类似传感器，请参考 154N 补偿型压力传感器。

优势

  • O 型环安装
  • -40ºC 至 +125ºC 工作温度范围
  • 最多 ±0.1% TYP。非线性压力
  • 固态可靠性
  • 恒定电流

应用

  • 医疗仪表
  • 过程控制
  • 淡水 & 废水测量
  • 制冷/压缩机
  • 压力变送器液压控制
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 压力传感器类型  mV 输出压力传感器

  • 压力类型  绝对, 量规

  • 传感器封装  O 形环安装

结构特性

  • 电气连接  带状电缆

电气特征

  • 电源电流 (mA) 1.5

尺寸

  • 产品直径  18.97 mm [ .746 in ]

  • 产品高度  13.8 mm [ .54 in ]

使用环境

  • 压力 (bar) .344, 1.03, 6.89, 20.68, 34.47

  • 压力 (psi) 5, 15, 100, 300, 500

  • 工组温度范围 (°C) -20 – 70, -40 – 125

  • 工组温度范围 (°F) -4 – 158, -40 – 257

操作/应用

  • 耐压范围  3X

  • 输出信号类型  100mV

其他

  • 传感器选件  无管, 通风管

  • 非线性 ± (%) .1

参考编号

  • TE 内部编号 CAT-MIPS0048
